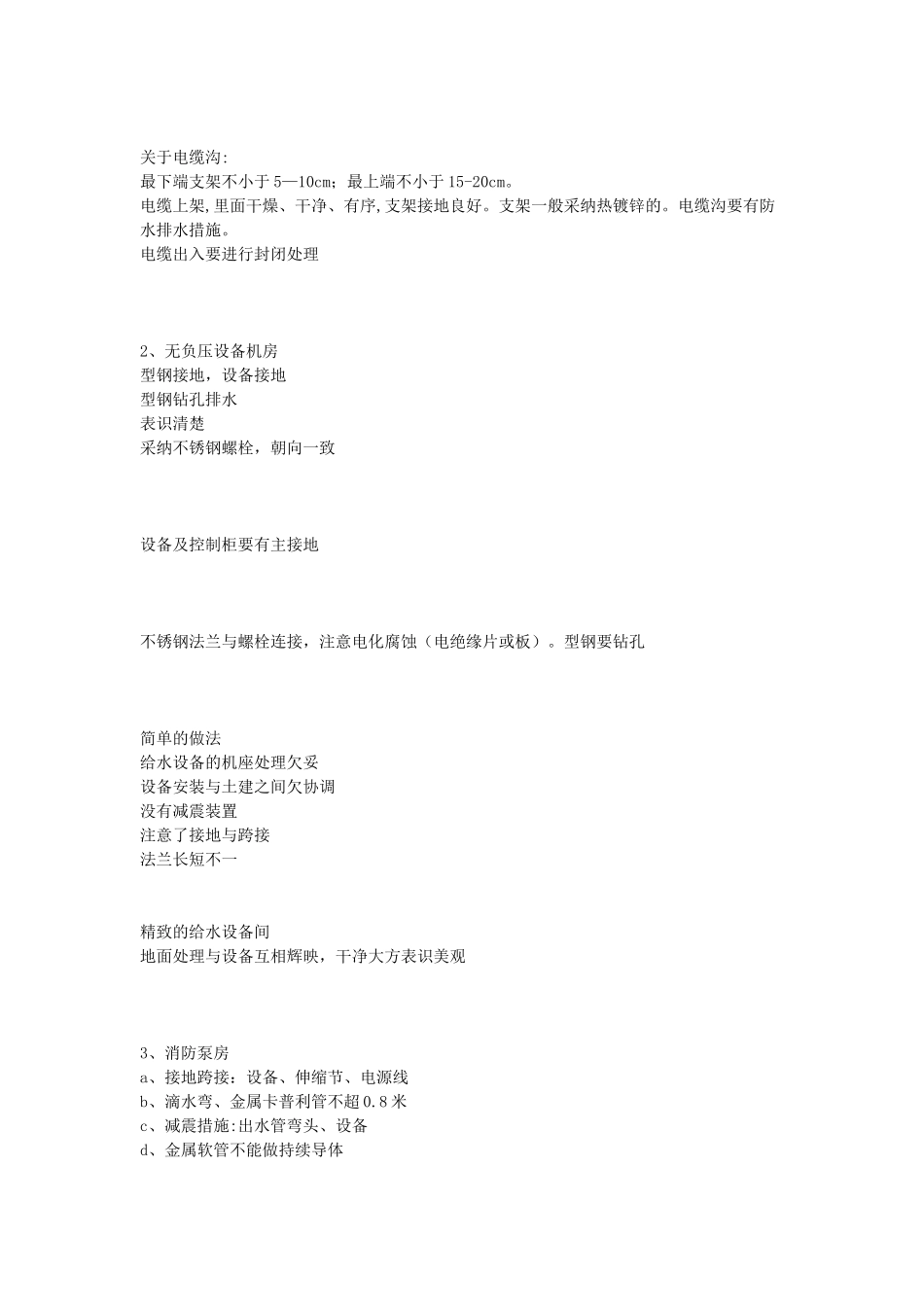

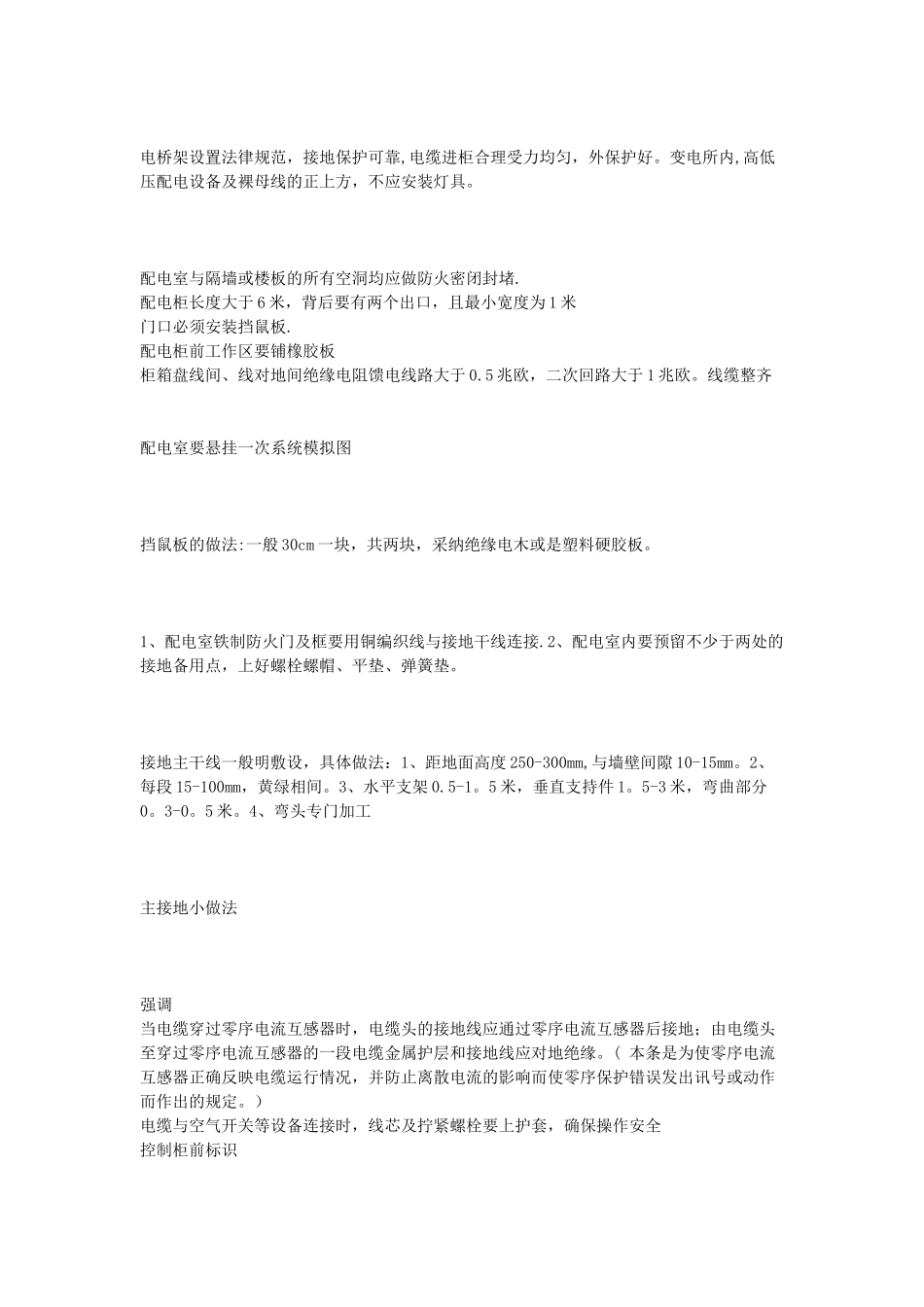

高层建筑机电安装工程质量控制及施工技术要点分析（三）鲁班奖工程实例图片 法律规范的做法 不法律规范的做法 防排烟管道、风口及阀门必须采纳不燃材料制作，不宜采纳土建风道，当采纳金属风道时，其钢板厚度按 GB50243 高压系统选用。风机设在屋面时，应有防护措施。加压送风防火阀的动作温度为 70 度，补风防火阀的可为 280 度。防烟和补风系统的室外进风口宜布置在排烟口的下方且高度不小于 3m,当水平布置时，水平距离不小于 10 米。风管改变方向、变径或汇、分支路时，不宜采纳箱式管件代替，当必须使用分配气流的静压箱时，其断面风速不得大于 1。5m/s；各风管管件之间的间距宜有 5-10 倍管径的直管段;可伸缩性金属或非金属软管的长度不宜超过 2m，安装时不应有死角或塌陷，柔性风管与设备的连接长度宜为 150-300mm；风管接口距离墙面或楼面宜大于 150mm。 专业接头 风道拐弯处及长度超过 20 米要加防晃支架。地下室排烟风机要加减震支架。防火分区隔墙两侧防火阀距墙表面不大于 200mm,穿越墙体风管段应由 2～3mm 钢板制作。防火阀直径大于 630mm 时应设固定独立支、吊架，且不得阻碍手柄的操作。 风道穿楼板及标识 (五)、设备间（配电室、泵房及无负压设备）1、配电室首先注意里面的桥架安装横平竖直，附件按标准设置.配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。高低压柜立面、背面平整，水平度、垂直度好，操作通道宽敞。正面要有盘面编号，背面也应注明编号。内部接线整齐，表识正确.接线端子要有编号决不允许任何给排水管通过变压器低压侧的中性点直接与接地干线连接，基础型钢接地电缆终端头、接头、拐弯处及竖井的两端要设标志牌配电柜应有公共型钢底座，整体布局整齐，柜内接线正确、可靠。地沟电缆走在支架上排列整齐，分段捆扎，有挂牌,接地排布置法律规范标识清楚，绝缘档鼠板合理设置。 电桥架设置法律规范，接地保护可靠,电缆进柜合理受力均匀，外保护好。变电所内,高低压配电设备及裸母线的正上方，不应安装灯具。 配电室与隔墙或楼板的所有空洞均应做防火密闭封堵.配电柜长度大于 6 米，背后要有两个出口，且最小宽度为 1 米门口必须安装挡鼠板.配电柜前工作区要铺橡胶板柜箱盘线间、线对地间绝缘电阻馈电线路大于 0.5 兆欧，二次回路大于 1 兆欧。线缆整齐 配电室要悬挂一次系统模拟图 挡鼠板的做法:一般 30cm 一块，共两块，采纳绝缘电木...
