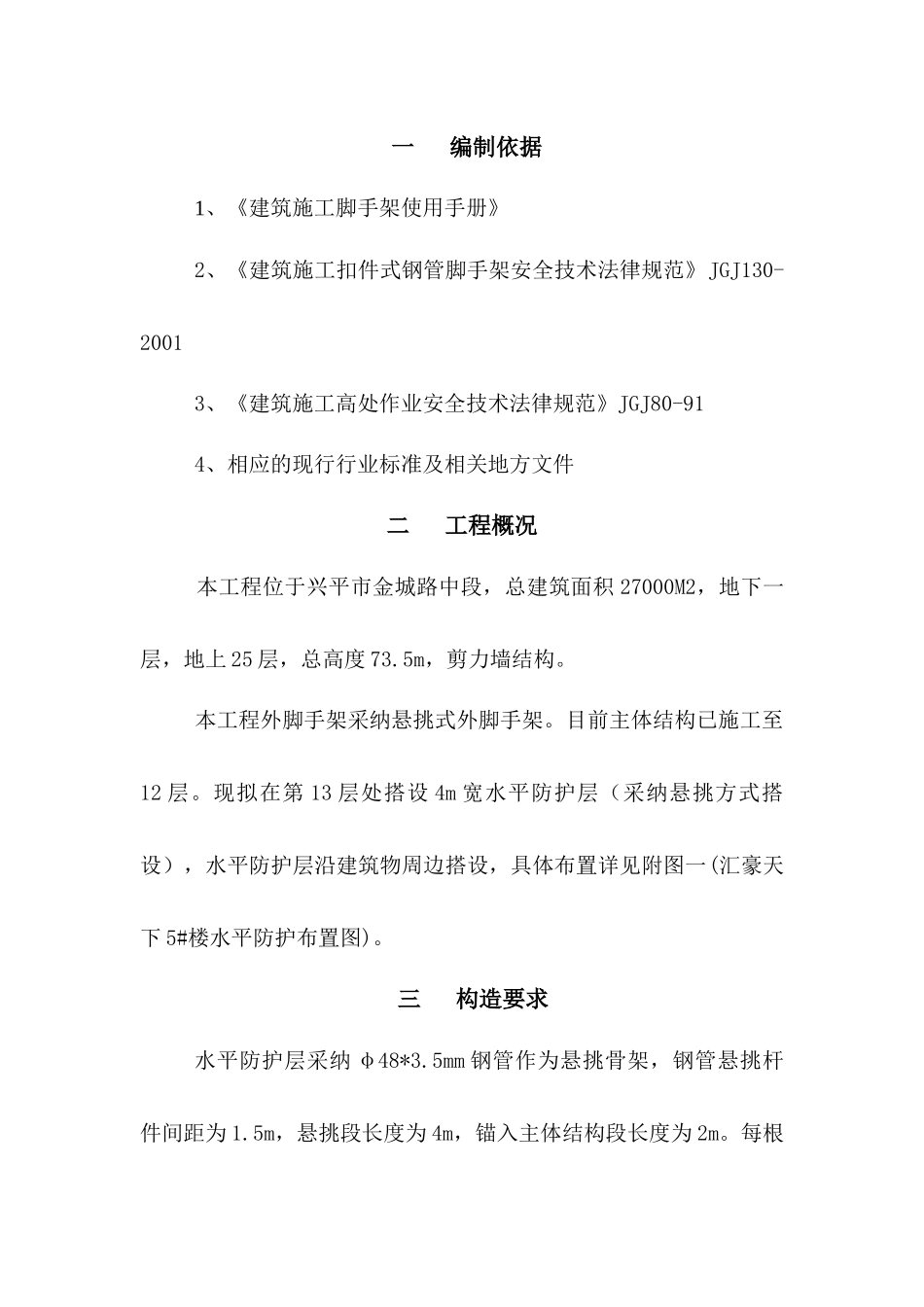

一 编制依据1、《建筑施工脚手架使用手册》2、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20013、《建筑施工高处作业安全技术法律规范》JGJ80-914、相应的现行行业标准及相关地方文件二 工程概况 本工程位于兴平市金城路中段，总建筑面积 27000M2，地下一层，地上 25 层，总高度 73.5m，剪力墙结构。 本工程外脚手架采纳悬挑式外脚手架。目前主体结构已施工至12 层。现拟在第 13 层处搭设 4m 宽水平防护层（采纳悬挑方式搭设），水平防护层沿建筑物周边搭设，具体布置详见附图一(汇豪天下 5#楼水平防护布置图)。三 构造要求水平防护层采纳 φ48*3.5mm 钢管作为悬挑骨架，钢管悬挑杆件间距为 1.5m，悬挑段长度为 4m，锚入主体结构段长度为 2m。每根悬挑杆件设置两个锚环与主体结构连接。锚环采纳 φ12 圆钢，现场冷加工成“Ω”型，预埋在结构梁或现浇板上。外侧锚环设在主体结构边梁的内侧板上，内侧锚环设置在距外侧锚环 1.5m 处。水平悬挑杆穿进锚环后用木楔楔紧。锚环形式及埋设方式详见下图（锚环大样图）：在悬挑杆中部和端部斜拉 φ13 钢丝绳，中部的钢丝绳与建筑物拉结点设在水平防护层以上第一层，端部的钢丝绳与建筑物拉结点设在水平防护层以上第二层。钢丝绳间距不大于 4.5m，且在水平防护层各转角处必须设置。每根钢管悬挑杆的悬挑段设 3 根水平杆，在水平钢管上先用20*20 小眼水平安全网进行封闭，后用密目式安全网进行封闭。。悬挑钢管室内尾部加设一根水平杆进行连接，提高悬挑构件的整体性防止单根悬挑杆水平转动。水平防护层外侧临边水平杆上设置间距 1.5m、高度 1.0m 的防护立杆，立杆上端及中部各设一根水平杆，防护栏杆内侧用小眼水平网及密目式安全网进行封闭。具体详见附图二（水平防护层剖面图）：四 搭设顺序水平防护层搭设顺序：安装锚环 安装悬挑杆件 搭设室内悬挑段水平杆（由室内向外进行，并边搭设边封安全网） 搭设底部斜撑钢管 斜拉钢丝绳 搭设外立面防护栏杆 栏杆内用安全网封闭 验收。水平防护层的拆除：遵循先搭后拆、后搭先拆的原则。五 搭拆安全要求 1、在水平防护层搭设和拆除作业前，必须进行安全技术交底。2、高处作业人员必须经过专业技术培训及专业考试合格，持证上岗。3、水平防护层采纳的钢管、扣件等材料必须符合 JGJ130-2001《建筑施工扣件式钢管脚手架安全技术法律规范》及相关标准要求。4、搭设和拆除水平防护层时，操作人员的“安全三宝”...
