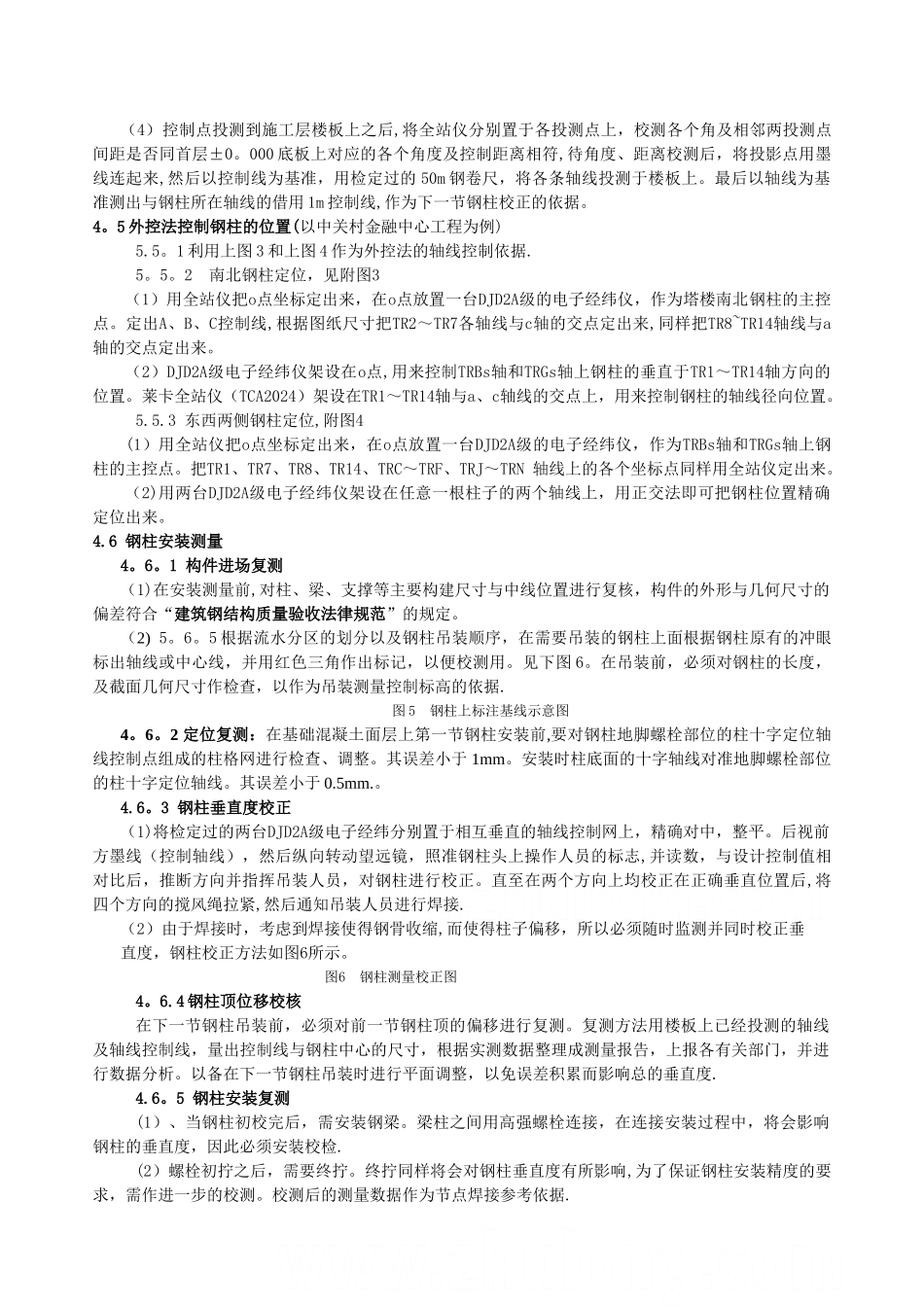

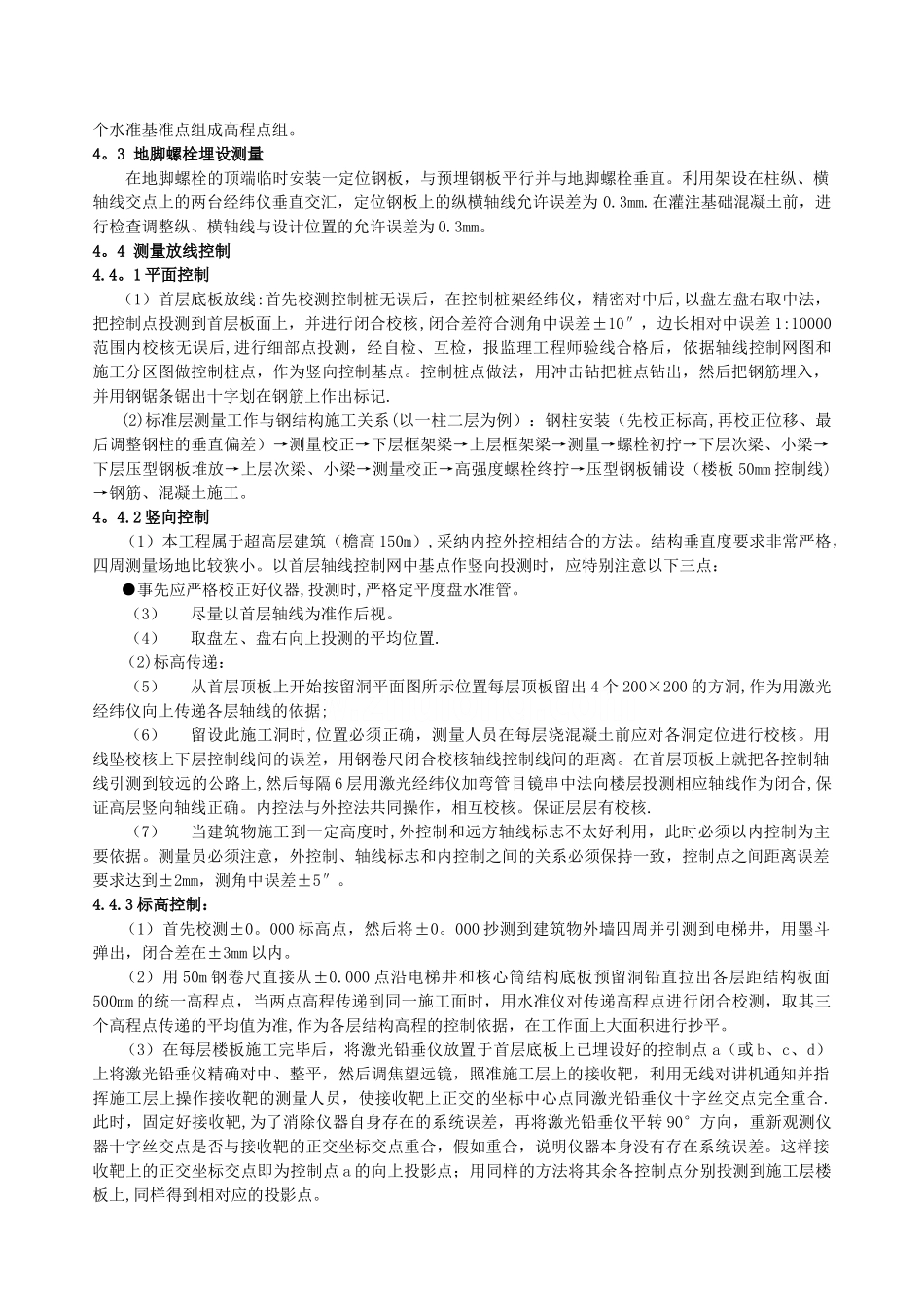

高层钢结构施工测量工法＊*建设集团有限公司 1 前言随着我国建筑业的进展，高层、超高层钢结构工程越来越多，施工测量贯穿在钢结构施工的整个过程中，测量的精度直接影响着钢结构的安装质量。我公司承建的＊＊金融中心工程为 150m 高的全钢结构，工程造型独特，施工测量复杂，通过仔细讨论、精心施工,高质量、高速度完成了工程的施工测量工作,并形成本工法.2 工法特点2.1 施工测量方便,测量精度高；2.2 采纳全站仪进行坐标定位。3 适用范围所有高层、超高层钢结构工程的施工测量放线。4 施工工艺4。1 测量准备4.1.1所有测量仪器准备齐全，并按《中华人民共和国计量法实施细则》规定检验合格；4.1.2施工图纸审核完毕，并完成设计交底；4.1.3专业测绘设计单位提供的工程水准测量成果、高程测量成果等资料齐全;4.1.4现场桩位交接完毕，并做好桩位保护,资料齐全。4.1.5 定位依据的复核：（1）用坐标反算法核对所给点的边长 D 和方位角 φ;（2）用符合校测法所给出的水准点进行校核；4。2 控制网建立4.2.1 平面控制网建立 （1）根据据每个工程的特点,为方便施工测量，提高施测效率,施工测量可分为一个或两个区域进行。通常两个区域的划分为:核心筒的施工测量是一个单独区域,核心筒外的钢柱施工测量是另一个区域。根据每个工程的高度和工程的特点，可采纳内控法或内控法和外空法相结合的方法.（2）核心筒控制网建立：（1）外控网建立：将核心筒最外边的四条轴线分别向外扩 1M，形成核心筒外控平面网，见图1。（2）内控网建立：从首层（±0。000 以上）开始往上的所有层，必须要在核心筒每层顶板上预留孔洞以便用激光铅垂仪进行测设。a、b、c、d 四个轴线的交点构建本工程的内控网，每层板上预留 4个 200×200 的激光铅垂仪用的孔洞，用来投测施工时使用,见图 2. 图 1 核心筒外控平面控制网 图 2 内控平面控制网(3）外围钢柱测量平面控制网建立:根据每个工程的构件布置情况，可以建立一个或多个平面外控网.中关村金融中心工程南北柱子为斜柱，东西两侧为直柱,因此南北和东西分别建立两个平面外控制网,见图 3、图 4 。 图 3 南北外控平面网 图 4 东西外控平面网4.2.2 高程控制网的建立（1）用校核无误后的水准点向现场较永久的建筑物上外测本工程的±0.000,用红色油漆作“▲”标记,作为本工程的高程依据.为提高精度，在引测过程中必须使用前后视等长的原则。（2）在施工过程中，必须常常进行现场高程点的复测工作...
