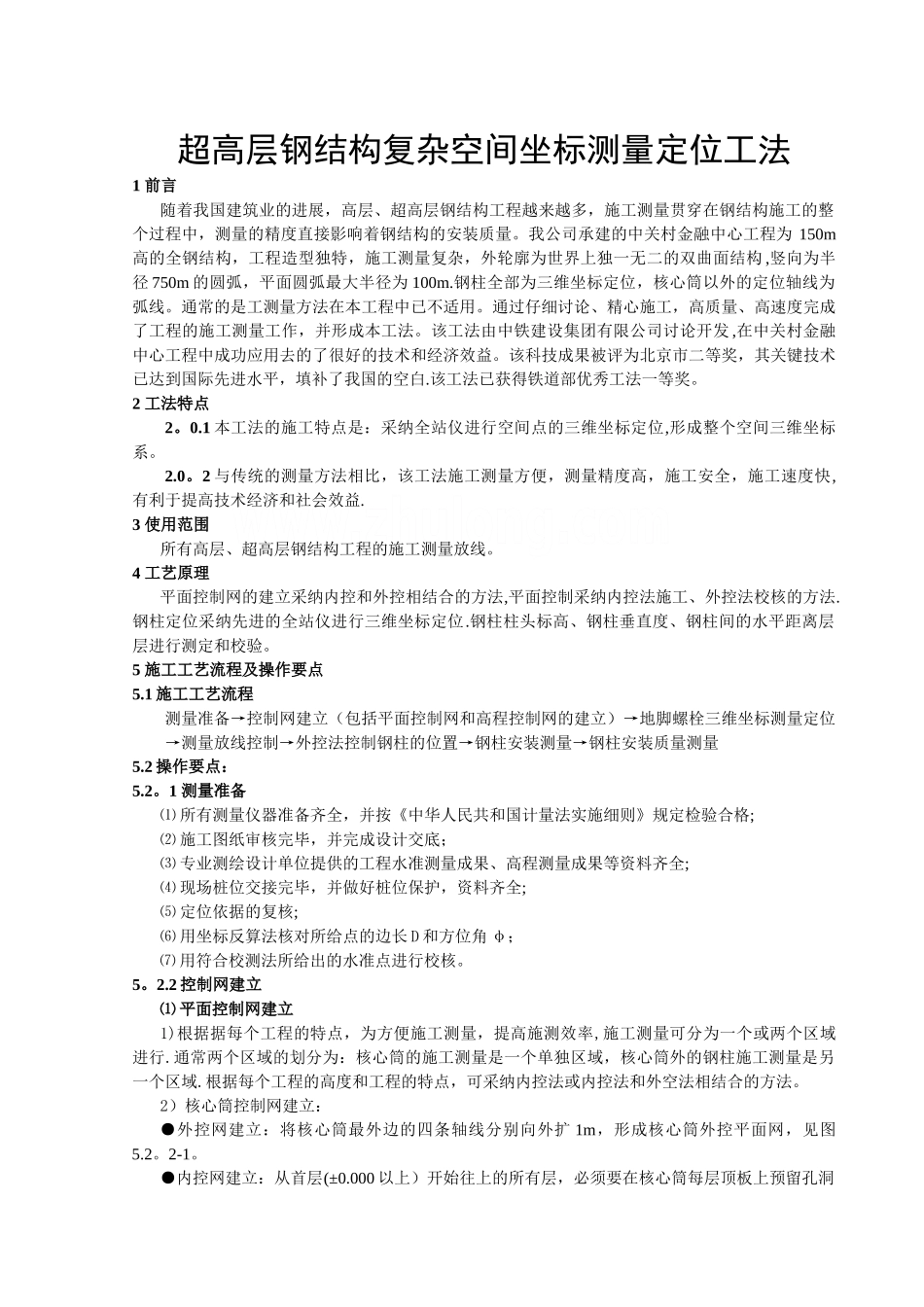

高层钢结构施工测量放线工法-secret_第1页
1/7
高层钢结构施工测量放线工法-secret_第2页
2/7

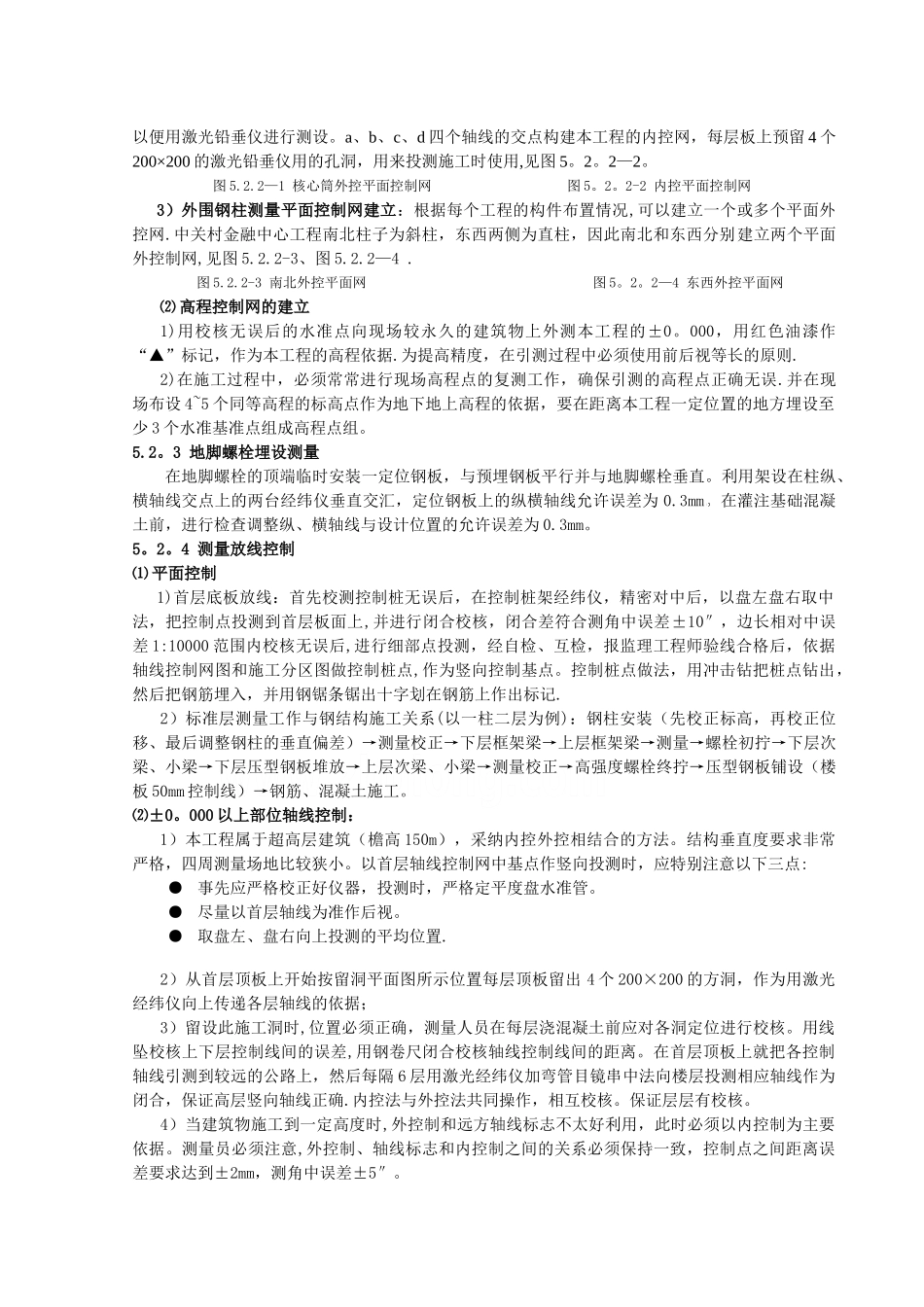

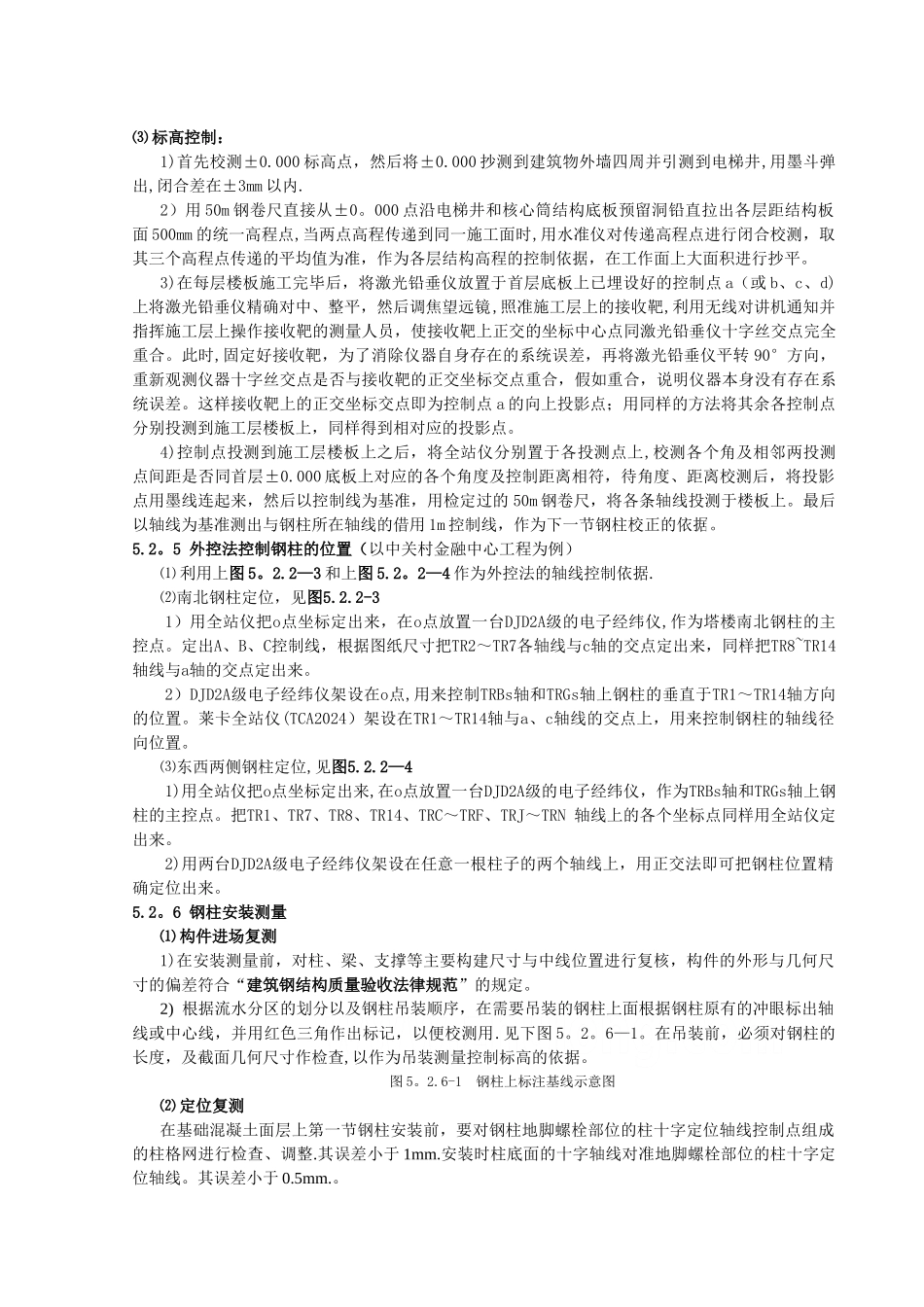

高层钢结构施工测量放线工法-secret_第3页
3/7
超高层钢结构复杂空间坐标测量定位工法1 前言随着我国建筑业的进展,高层、超高层钢结构工程越来越多,施工测量贯穿在钢结构施工的整个过程中,测量的精度直接影响着钢结构的安装质量。我公司承建的中关村金融中心工程为 150m高的全钢结构,工程造型独特,施工测量复杂,外轮廓为世界上独一无二的双曲面结构 ,竖向为半径 750m 的圆弧,平面圆弧最大半径为 100m.钢柱全部为三维坐标定位,核心筒以外的定位轴线为弧线。通常的是工测量方法在本工程中已不适用。通过仔细讨论、精心施工,高质量、高速度完成了工程的施工测量工作,并形成本工法。该工法由中铁建设集团有限公司讨论开发 ,在中关村金融中心工程中成功应用去的了很好的技术和经济效益。该科技成果被评为北京市二等奖,其关键技术已达到国际先进水平,填补了我国的空白.该工法已获得铁道部优秀工法一等奖。2 工法特点2。0.1 本工法的施工特点是:采纳全站仪进行空间点的三维坐标定位,形成整个空间三维坐标系。2.0。2 与传统的测量方法相比,该工法施工测量方便,测量精度高,施工安全,施工速度快,有利于提高技术经济和社会效益.3 使用范围所有高层、超高层钢结构工程的施工测量放线。4 工艺原理平面控制网的建立采纳内控和外控相结合的方法,平面控制采纳内控法施工、外控法校核的方法.钢柱定位采纳先进的全站仪进行三维坐标定位.钢柱柱头标高、钢柱垂直度、钢柱间的水平距离层层进行测定和校验。5 施工工艺流程及操作要点5.1 施工工艺流程测量准备→控制网建立(包括平面控制网和高程控制网的建立)→地脚螺栓三维坐标测量定位→测量放线控制→外控法控制钢柱的位置→钢柱安装测量→钢柱安装质量测量5.2 操作要点:5.2。1 测量准备⑴ 所有测量仪器准备齐全,并按《中华人民共和国计量法实施细则》规定检验合格;⑵ 施工图纸审核完毕,并完成设计交底;⑶ 专业测绘设计单位提供的工程水准测量成果、高程测量成果等资料齐全;⑷ 现场桩位交接完毕,并做好桩位保护,资料齐全;⑸ 定位依据的复核;⑹ 用坐标反算法核对所给点的边长 D 和方位角 φ;⑺ 用符合校测法所给出的水准点进行校核。5。2.2 控制网建立⑴ 平面控制网建立 1)根据据每个工程的特点,为方便施工测量,提高施测效率,施工测量可分为一个或两个区域进行.通常两个区域的划分为:核心筒的施工测量是一个单独区域,核心筒外的钢柱施工测量是另一个区域.根据每个工程的高度和工程的特点,可采纳内控法或...
