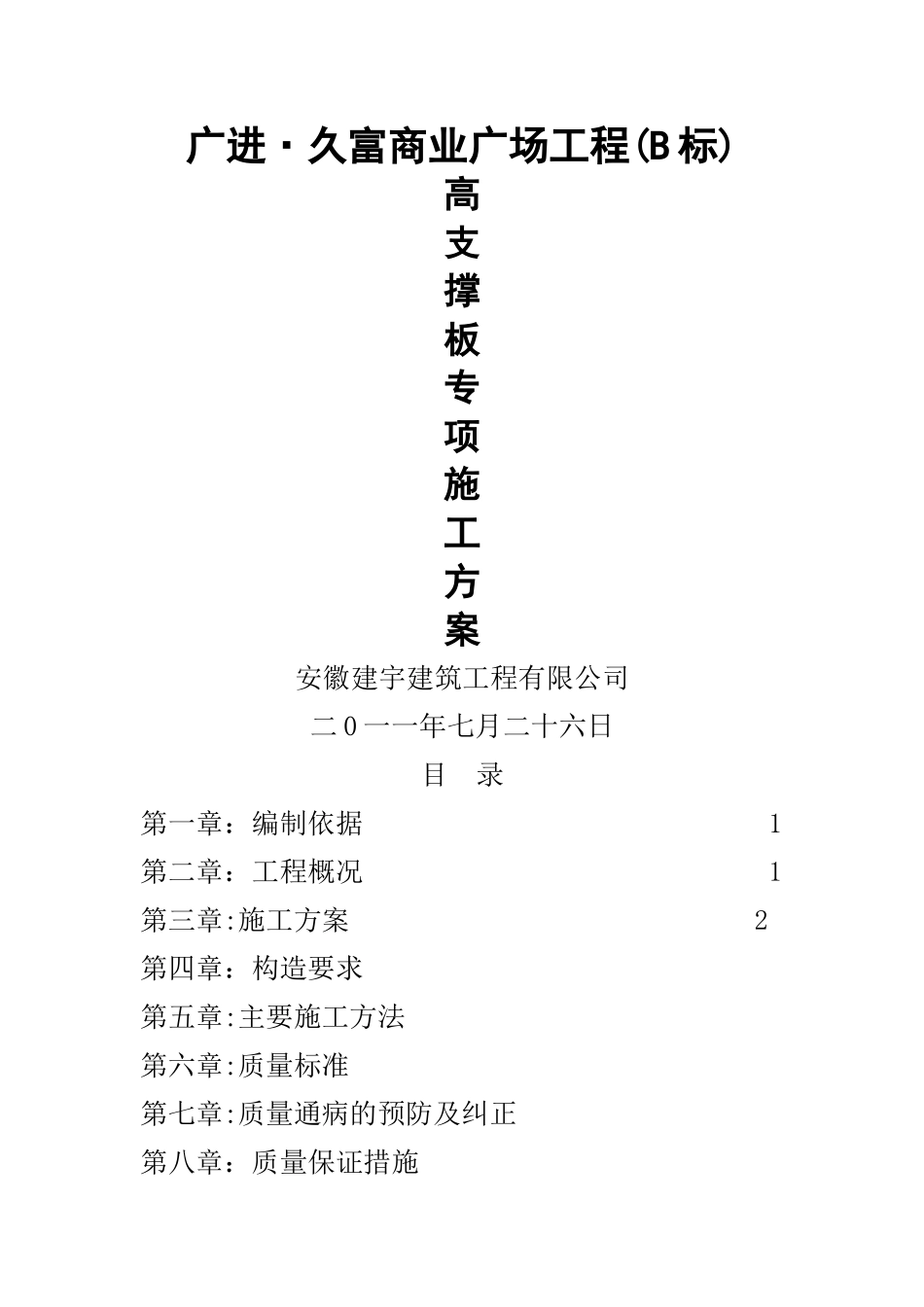

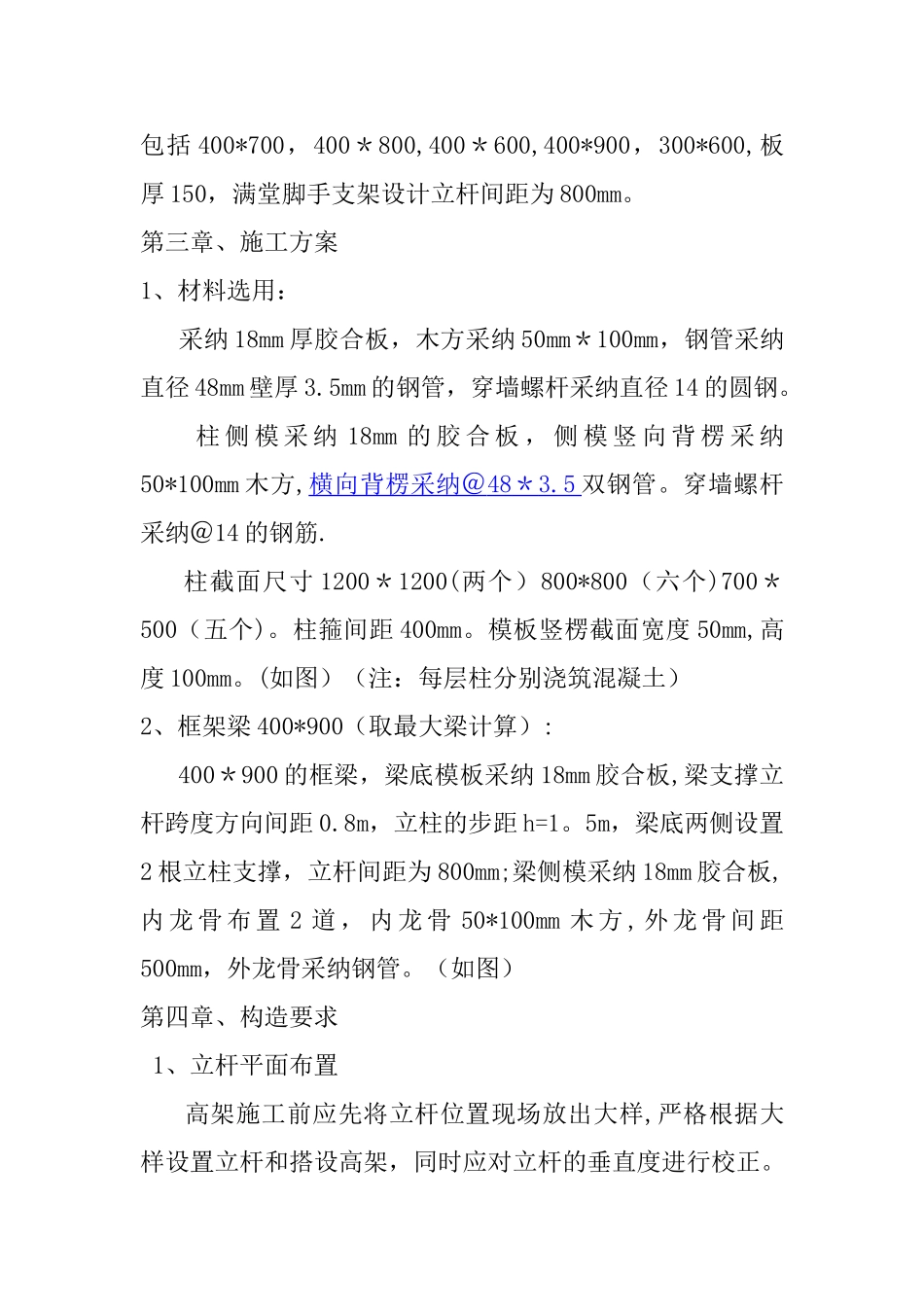

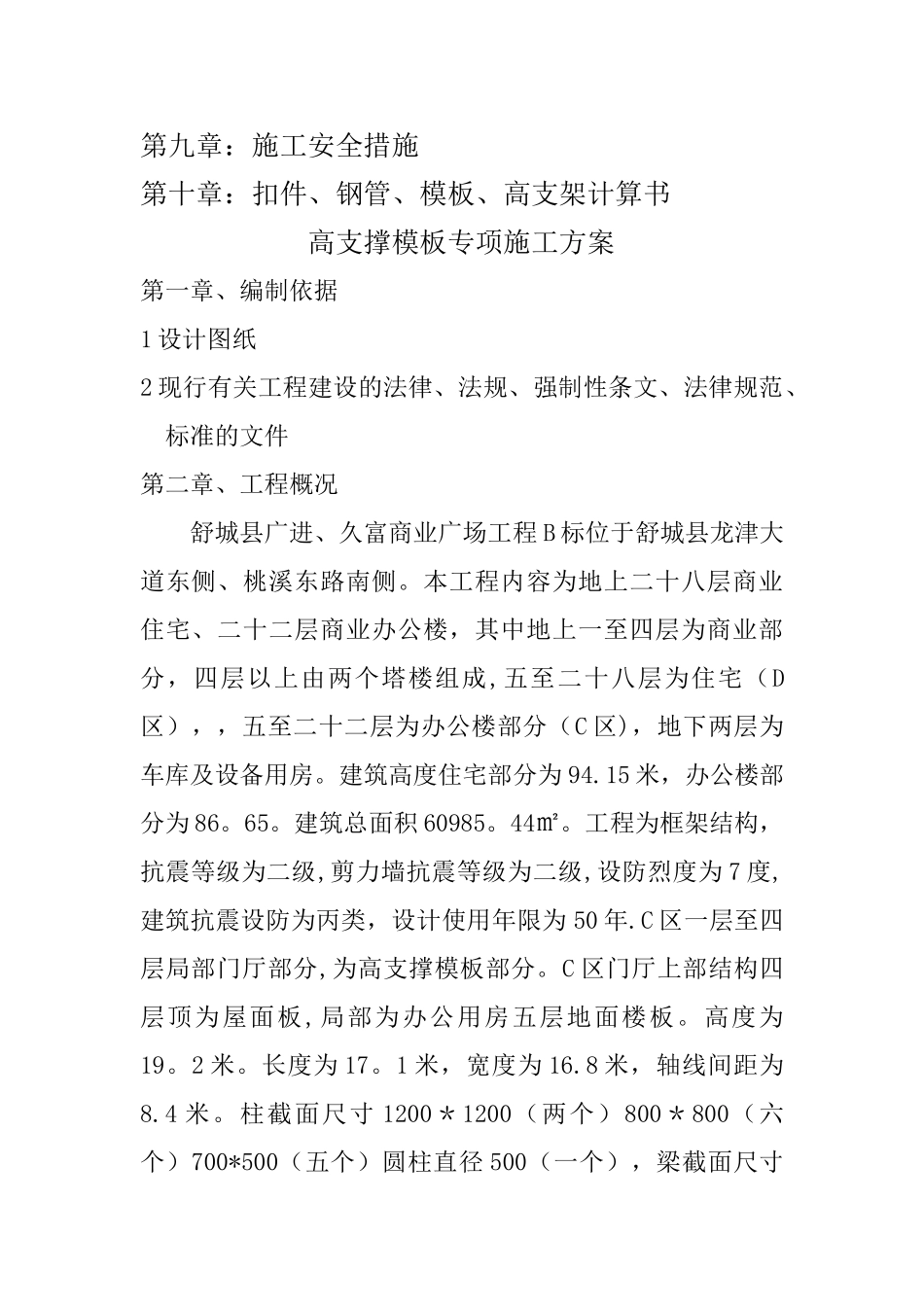

广进·久富商业广场工程(B 标)高支撑板专项施工方案安徽建宇建筑工程有限公司二 0 一一年七月二十六日目 录第一章：编制依据 1第二章：工程概况 1第三章:施工方案 2第四章：构造要求 第五章:主要施工方法第六章:质量标准第七章:质量通病的预防及纠正第八章：质量保证措施第九章：施工安全措施第十章：扣件、钢管、模板、高支架计算书高支撑模板专项施工方案第一章、编制依据1 设计图纸2 现行有关工程建设的法律、法规、强制性条文、法律规范、标准的文件第二章、工程概况舒城县广进、久富商业广场工程 B 标位于舒城县龙津大道东侧、桃溪东路南侧。本工程内容为地上二十八层商业住宅、二十二层商业办公楼，其中地上一至四层为商业部分，四层以上由两个塔楼组成,五至二十八层为住宅（D区），，五至二十二层为办公楼部分（C 区)，地下两层为车库及设备用房。建筑高度住宅部分为 94.15 米，办公楼部分为 86。65。建筑总面积 60985。44㎡。工程为框架结构，抗震等级为二级,剪力墙抗震等级为二级,设防烈度为 7 度,建筑抗震设防为丙类，设计使用年限为 50 年.C 区一层至四层局部门厅部分,为高支撑模板部分。C 区门厅上部结构四层顶为屋面板,局部为办公用房五层地面楼板。高度为19。2 米。长度为 17。1 米，宽度为 16.8 米，轴线间距为8.4 米。柱截面尺寸 1200＊1200（两个）800＊800（六个）700*500（五个）圆柱直径 500（一个），梁截面尺寸包括 400*700，400＊800,400＊600,400*900，300*600,板厚 150，满堂脚手支架设计立杆间距为 800mm。第三章、施工方案1、材料选用： 采纳 18mm 厚胶合板，木方采纳 50mm＊100mm，钢管采纳直径 48mm 壁厚 3.5mm 的钢管，穿墙螺杆采纳直径 14 的圆钢。 柱 侧 模 采 纳 18mm 的 胶 合 板 ， 侧 模 竖 向 背 楞 采 纳50*100mm 木方,横向背楞采纳＠ 48 ＊ 3.5 双钢管。穿墙螺杆采纳＠14 的钢筋. 柱截面尺寸 1200＊1200(两个）800*800（六个)700＊500（五个)。柱箍间距 400mm。模板竖楞截面宽度 50mm,高度 100mm。(如图）（注：每层柱分别浇筑混凝土）2、框架梁 400*900（取最大梁计算）: 400＊900 的框梁，梁底模板采纳 18mm 胶合板,梁支撑立杆跨度方向间距 0.8m，立柱的步距 h=1。5m，梁底两侧设置2 根立柱支撑，立杆间距为 800mm;梁侧模采纳 18mm 胶合板,内 龙 骨 布 置 2 道 ， 内 龙 骨 50*100mm 木 方 , 外 ...
