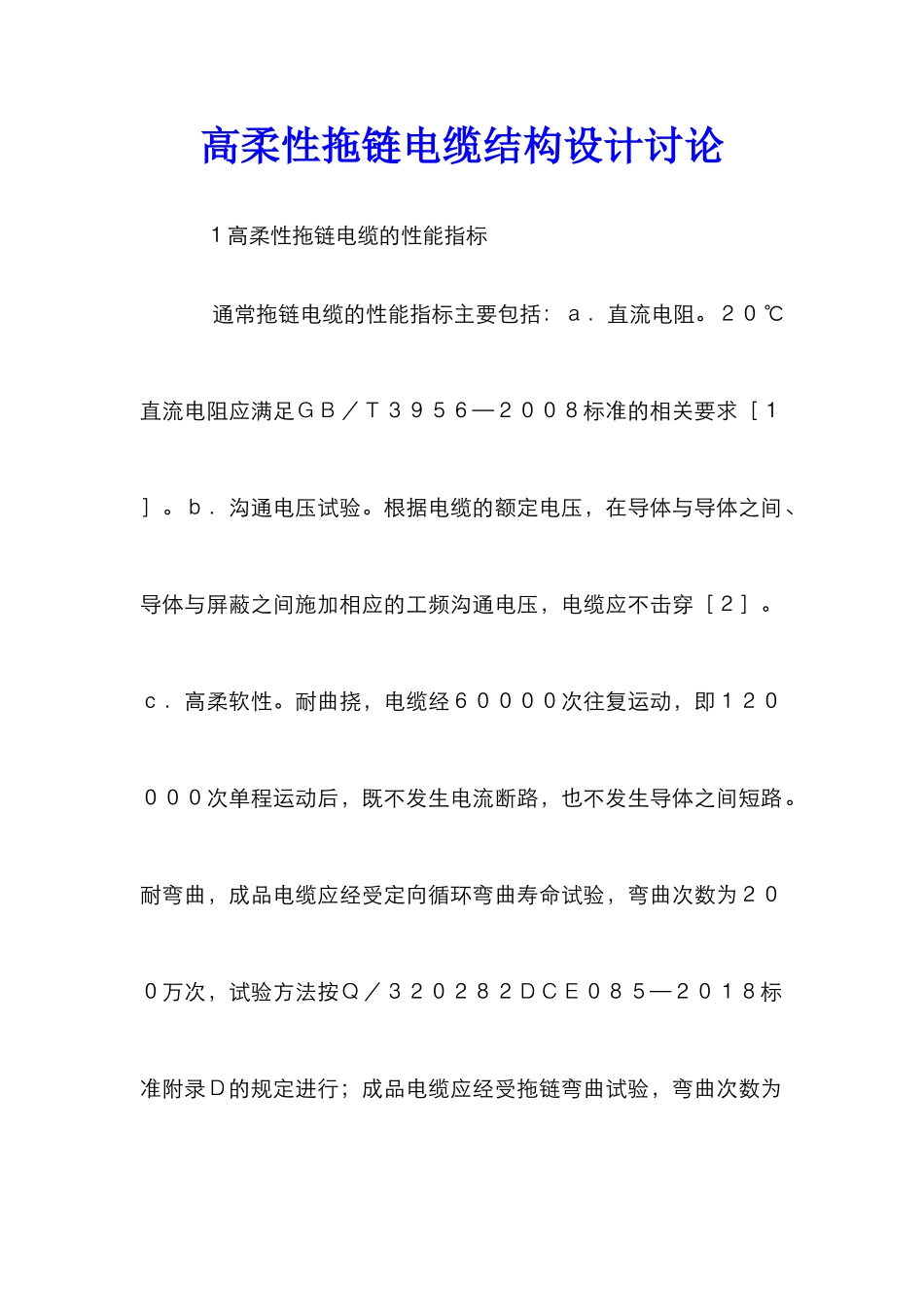

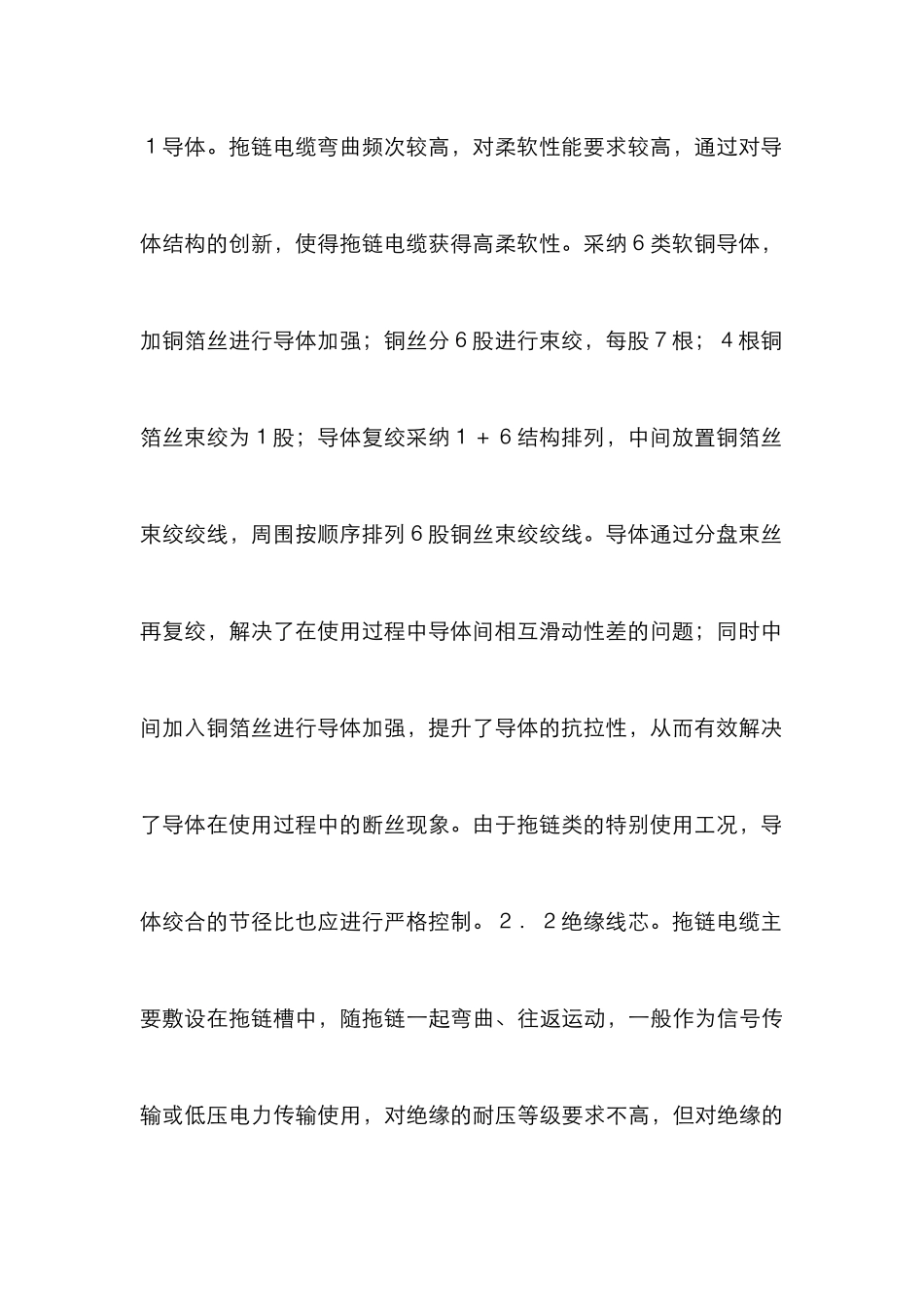

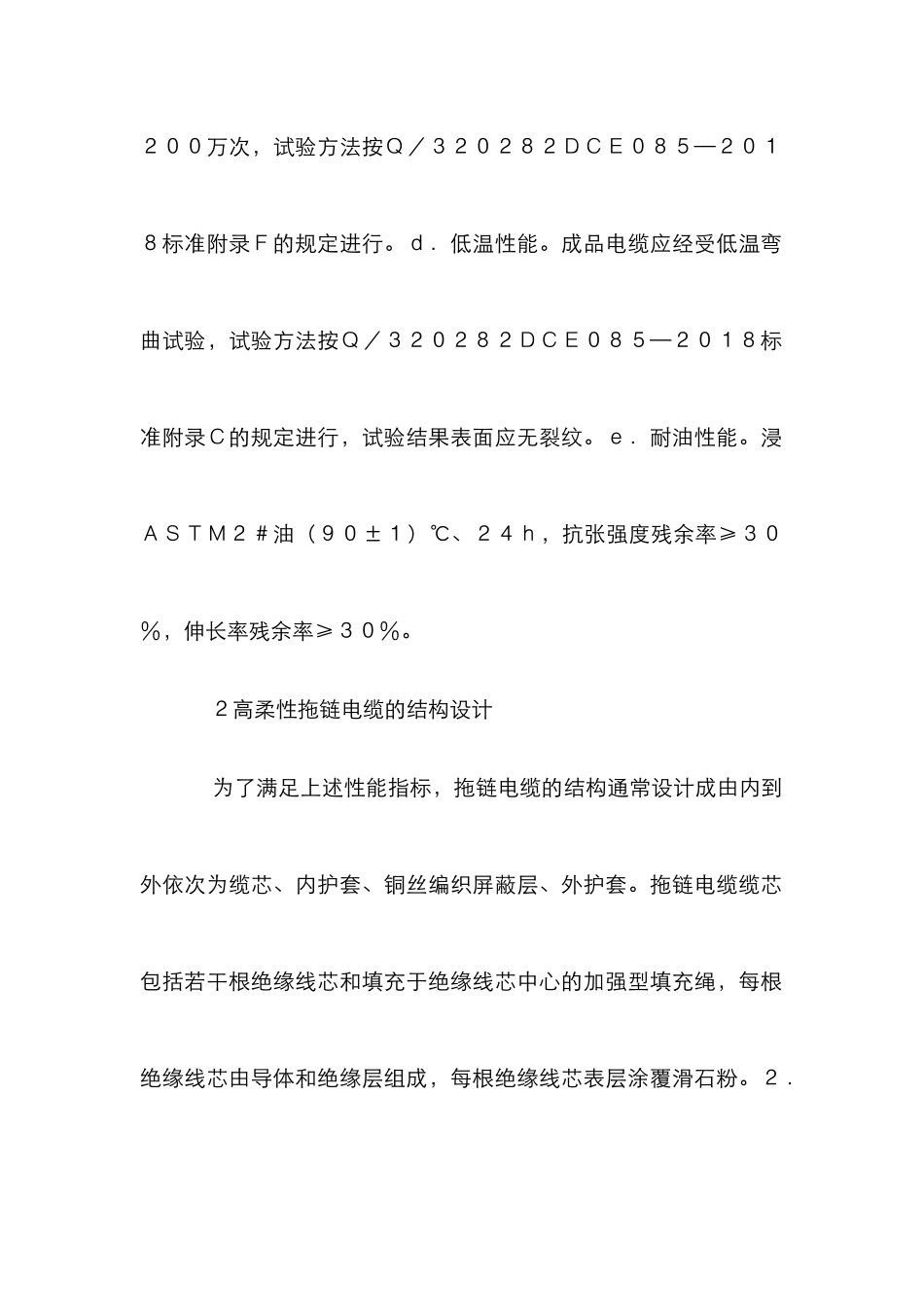

高柔性拖链电缆结构设计讨论 １高柔性拖链电缆的性能指标 通常拖链电缆的性能指标主要包括：ａ．直流电阻。２０℃直流电阻应满足ＧＢ／Ｔ３９５６—２００８标准的相关要求［１］。ｂ．沟通电压试验。根据电缆的额定电压，在导体与导体之间、导体与屏蔽之间施加相应的工频沟通电压，电缆应不击穿［２］。ｃ．高柔软性。耐曲挠，电缆经６００００次往复运动，即１２００００次单程运动后，既不发生电流断路，也不发生导体之间短路。耐弯曲，成品电缆应经受定向循环弯曲寿命试验，弯曲次数为２００万次，试验方法按Ｑ／３２０２８２ＤＣＥ０８５—２０１８标准附录Ｄ的规定进行；成品电缆应经受拖链弯曲试验，弯曲次数为２００万次，试验方法按Ｑ／３２０２８２ＤＣＥ０８５—２０１８标准附录Ｆ的规定进行。ｄ．低温性能。成品电缆应经受低温弯曲试验，试验方法按Ｑ／３２０２８２ＤＣＥ０８５—２０１８标准附录Ｃ的规定进行，试验结果表面应无裂纹。ｅ．耐油性能。浸ＡＳＴＭ２＃油（９０±１）℃、２４ｈ，抗张强度残余率≥３０％，伸长率残余率≥３０％。 ２高柔性拖链电缆的结构设计 为了满足上述性能指标，拖链电缆的结构通常设计成由内到外依次为缆芯、内护套、铜丝编织屏蔽层、外护套。拖链电缆缆芯包括若干根绝缘线芯和填充于绝缘线芯中心的加强型填充绳，每根绝缘线芯由导体和绝缘层组成，每根绝缘线芯表层涂覆滑石粉。２．１导体。拖链电缆弯曲频次较高，对柔软性能要求较高，通过对导体结构的创新，使得拖链电缆获得高柔软性。采纳６类软铜导体，加铜箔丝进行导体加强；铜丝分６股进行束绞，每股７根；４根铜箔丝束绞为１股；导体复绞采纳１＋６结构排列，中间放置铜箔丝束绞绞线，周围按顺序排列６股铜丝束绞绞线。导体通过分盘束丝再复绞，解决了在使用过程中导体间相互滑动性差的问题；同时中间加入铜箔丝进行导体加强，提升了导体的抗拉性，从而有效解决了导体在使用过程中的断丝现象。由于拖链类的特别使用工况，导体绞合的节径比也应进行严格控制。２．２绝缘线芯。拖链电缆主要敷设在拖链槽中，随拖链一起弯曲、往返运动，一般作为信号传输或低压电力传输使用，对绝缘的耐压等级要求不高，但对绝缘的柔软性能及老化性能要求较高。为增加电缆的柔软性能，使电缆具有优异的机械性能，同时考虑到电缆的生产成本，拖链电缆的绝缘线芯选用了强度大、伸长率高的改性聚氯乙烯作为绝缘材料，使用挤压式模具生产。绝缘后的线芯应涂覆...
