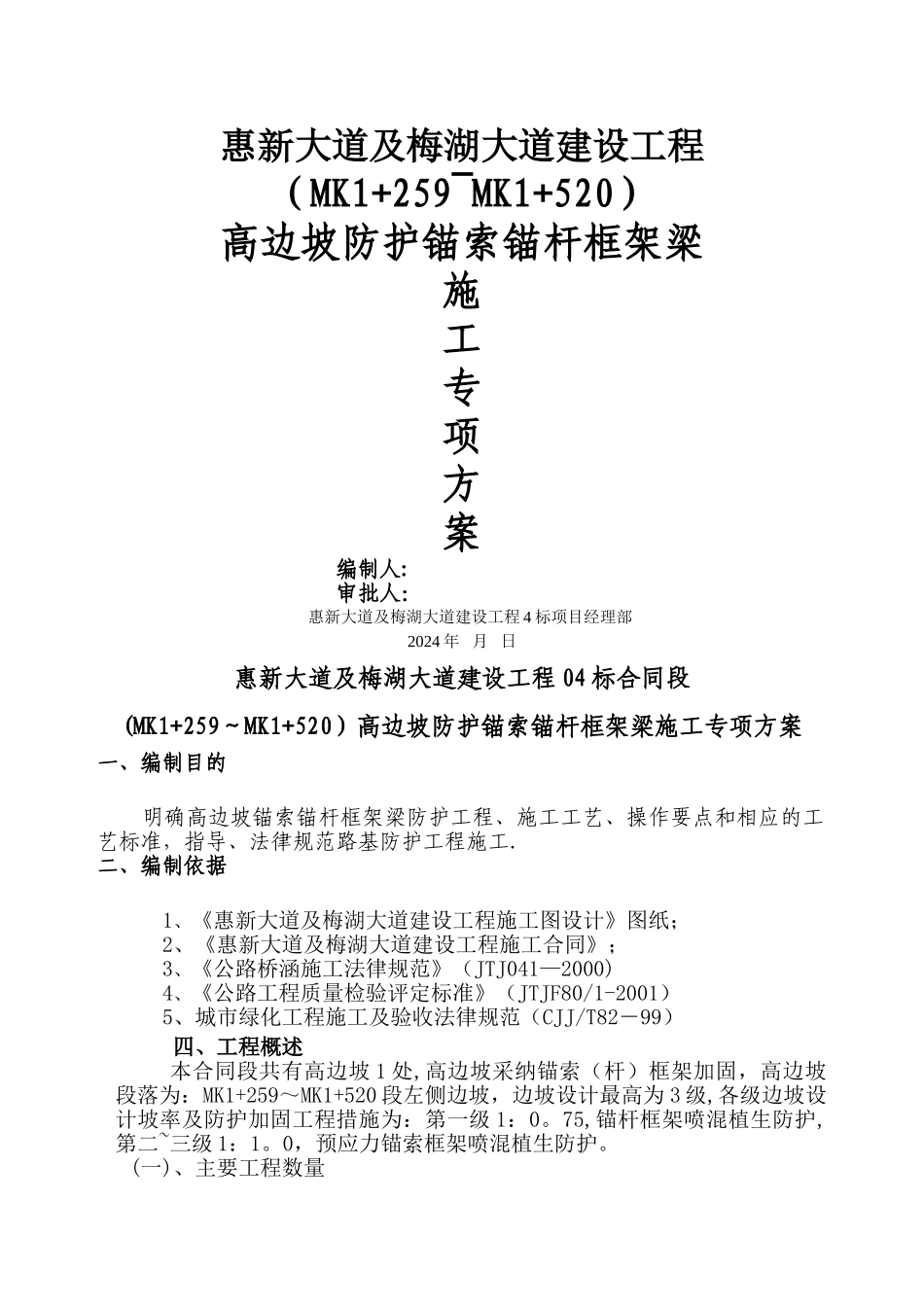

惠新大道及梅湖大道建设工程（MK1+259~MK1+520）高边坡防护锚索锚杆框架梁施工专项方案 编制人: 审批人： 惠新大道及梅湖大道建设工程 4 标项目经理部 2024 年 月 日 惠新大道及梅湖大道建设工程 04 标合同段(MK1+259～MK1+520）高边坡防护锚索锚杆框架梁施工专项方案一、编制目的 明确高边坡锚索锚杆框架梁防护工程、施工工艺、操作要点和相应的工艺标准，指导、法律规范路基防护工程施工.二、编制依据1、《惠新大道及梅湖大道建设工程施工图设计》图纸；2、《惠新大道及梅湖大道建设工程施工合同》；3、《公路桥涵施工法律规范》（JTJ041—2000)4、《公路工程质量检验评定标准》（JTJF80/1-2001）5、城市绿化工程施工及验收法律规范（CJJ/T82－99）四、工程概述本合同段共有高边坡 1 处,高边坡采纳锚索（杆）框架加固，高边坡段落为：MK1+259～MK1+520 段左侧边坡，边坡设计最高为 3 级,各级边坡设计坡率及防护加固工程措施为：第一级 1：0。75,锚杆框架喷混植生防护,第二~三级 1：1。0，预应力锚索框架喷混植生防护。(一)、主要工程数量1 、 MK1+259~MK1+520 左 侧 一 级 边 坡 ： 孔 径 φ100mm ， 锚 杆 框 架 ：3984m ； ,28 锚 杆 ： 19242.7kg ， HRB335 钢 筋 ： 34827 。 6kg ， C25砼:235.17m3，C20 支撑砼：7。16m3，挖机：157m3。M30（锚杆）水泥砂浆：38.51m3，喷混植生 5335m2.人行踏步：挖土（石）方 9m3、M7。5 浆砌片石6m3。2、MK1+259～MK1+520 左侧二~三级边坡:孔径 φ130mm，4 束预应力锚索：5690。5m；无粘结钢绞线：25060.9kg，HRB235 钢筋 6874。1kg、HRB335 钢筋47427。3kg，C25 混凝土框架梁及锚索:305。4m3、M30（锚索）水泥砂浆:155。3 m3。、C20 支撑砼 8。4m3，挖基 225m3，架线环无缝钢管（Φ60钢管）2709。1kg,OVM15-4 锚具 253 套，喷混植生 3297m2，人行踏步：挖土9（石)方 16m3、M7。5 浆砌片石 13m3。五、锚索锚杆框架梁主要施工方案及工艺技术要求1、锚索锚杆框架梁施工工艺流程确定孔位→钻机就位→调整角度→钻孔→清孔→安装锚索锚杆→注浆→制作框架梁。2、锚索锚杆框架梁施工方法2.1 锚索锚杆孔测量放线按设计里面图要求在锚杆施工范围内，起止点用仪器设定固定桩,中间视条件加密，并保证在施工阶段不得损坏，其他位置以固定桩为准钢卷尺丈量，全段统一放样，孔位误差不得超过+50mm，测定的孔位点,埋设半永久性标志，严...
