鲅鱼圈20t吊车施工作业设计VIP专享

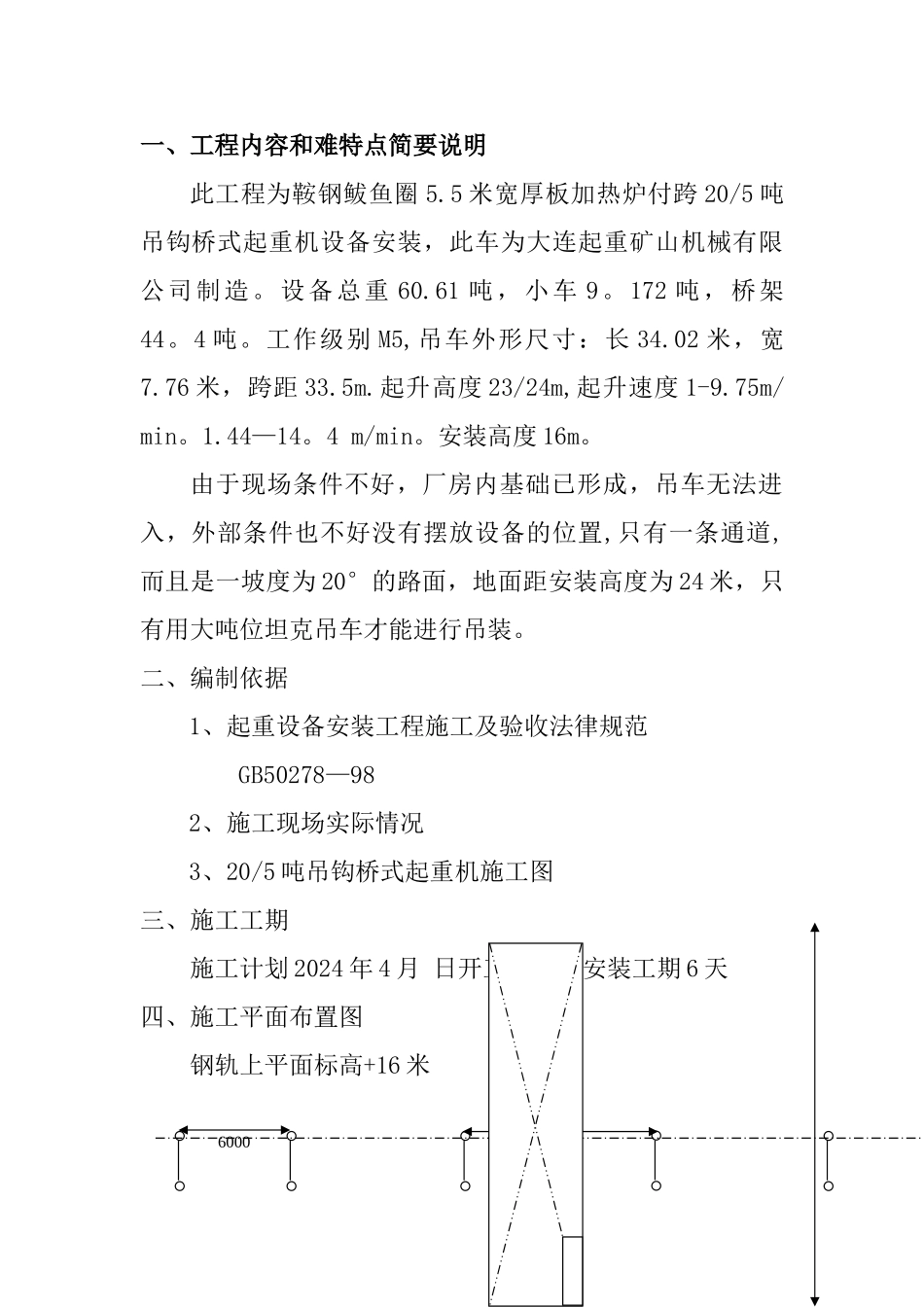

一、工程内容和难特点简要说明此工程为鞍钢鲅鱼圈 5.5 米宽厚板加热炉付跨 20/5 吨吊钩桥式起重机设备安装，此车为大连起重矿山机械有限公司制造。设备总重 60.61 吨，小车 9。172 吨，桥架44。4 吨。工作级别 M5,吊车外形尺寸：长 34.02 米，宽7.76 米，跨距 33.5m.起升高度 23/24m,起升速度 1-9.75m/min。1.44—14。4 m/min。安装高度 16m。由于现场条件不好，厂房内基础已形成，吊车无法进入，外部条件也不好没有摆放设备的位置,只有一条通道,而且是一坡度为 20°的路面，地面距安装高度为 24 米，只有用大吨位坦克吊车才能进行吊装。二、编制依据1、起重设备安装工程施工及验收法律规范 GB50278—982、施工现场实际情况3、20/5 吨吊钩桥式起重机施工图三、施工工期施工计划 2024 年 4 月 日开工，计划安装工期 6 天四、施工平面布置图钢轨上平面标高+16 米 270006000五、施工方法1、施工顺序施 工工艺流程图2、卸车吊车进入现场路线为 BC 跨 0 行处的道路,需要坦克吊车卸车。汽车行走路线及卸车后设备的摆放及吊车吊装站位图：（吊装用 160吨坦克吊）坦克吊 端梁 主梁 小车其余设备运输车进入路线3、吊装组对（1）确认好连接板的位置去掉毛刺、浮锈。搭设好组对端梁用的平台。（2）将两端梁吊装到轨道上，用链式起重机与千斤顶将之固定好。（3）将司机室侧桥架吊起把司机室和检修吊笼安装固定好安放好防辐射板同时吊装到轨道上36000另一主梁吊装安防辐射板就位小车吊装就位吊车试运转梯子栏杆安装小车滑线架安装端梁与主梁用螺栓连接固定道路，现场的确认轨道验收设备清点清洗检查，连接板祛除毛刺、选配司机室安装、检修吊栏安装、防辐射板安装、主梁就位司机室侧主梁吊装两端梁吊装就位固定好将一侧端梁与桥架连接，用螺栓固定好，另一侧端梁与桥架连接,中间垫一块 20 厚的钢板用螺栓固定住。（4)另一侧桥架吊装安放好防辐射板放到轨面上，用螺栓将桥架与端梁固定，然后取出所垫的钢板,将螺栓把紧,调整好大车的对角线。（5)把小车吊起再把小车平稳的放在小车轨道上.（6）吊装桥架、端梁、小车等设备时要选用麻绳拖拉住设备以防摆动。（7）把梯子栏杆等一些附属的零部件吊到桥架上后进行其他机械设备和电器设备的安装。 5、吊车选用司机室侧大梁重在 25 吨左右(最重的一件）150t 坦克吊额定总负荷表选用坦克吊车杆长 60 米，作业半径 20 米根据现场实际情况选用 150t 液压吊车进行吊装...
