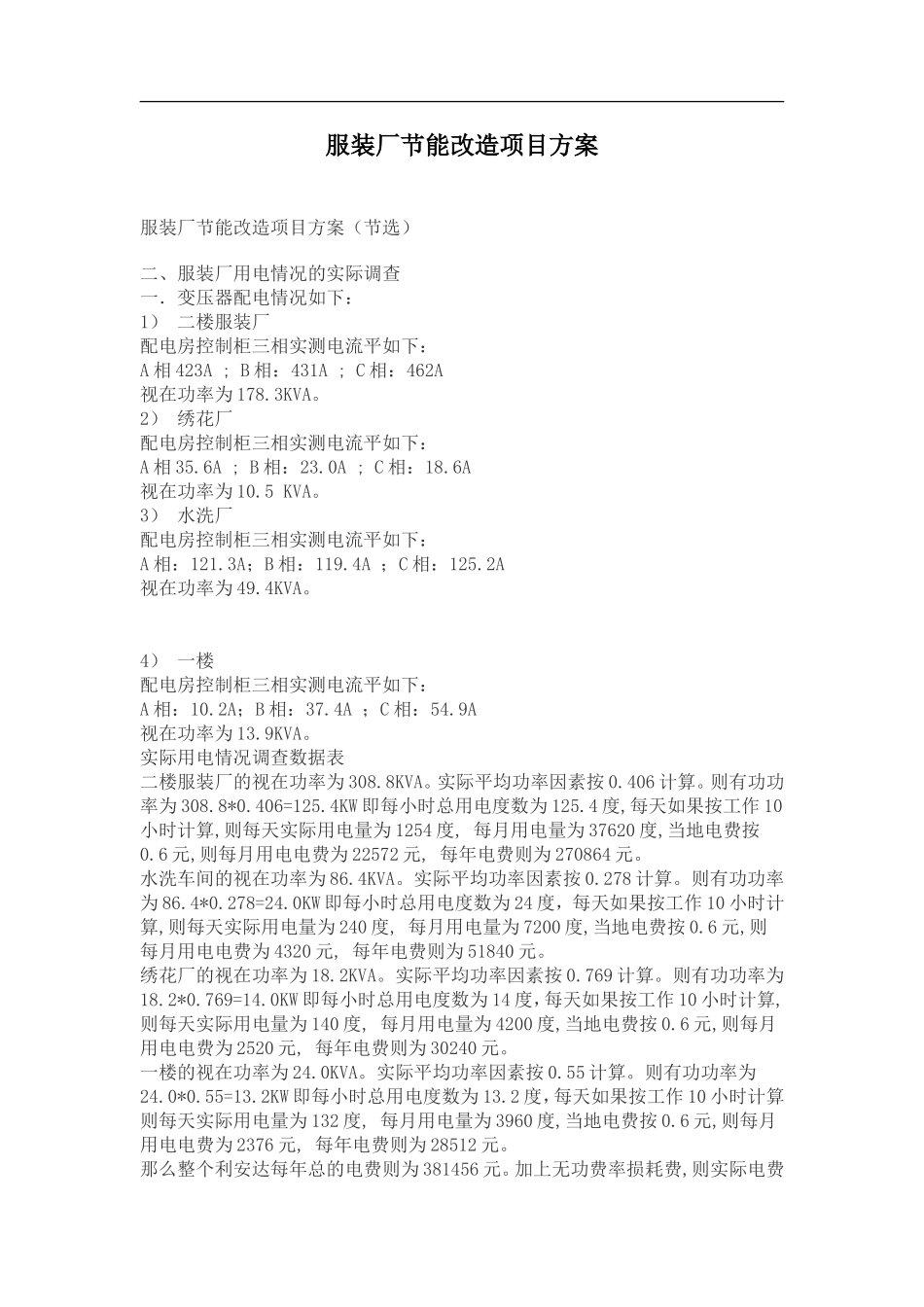

服装厂节能改造项目方案服装厂节能改造项目方案（节选）二、服装厂用电情况的实际调查一．变压器配电情况如下：1）二楼服装厂配电房控制柜三相实测电流平如下：A相423A;B相：431A;C相：462A视在功率为178.3KVA。2）绣花厂配电房控制柜三相实测电流平如下：A相35.6A;B相：23.0A;C相：18.6A视在功率为10.5KVA。3）水洗厂配电房控制柜三相实测电流平如下：A相：121.3A；B相：119.4A；C相：125.2A视在功率为49.4KVA。4）一楼配电房控制柜三相实测电流平如下：A相：10.2A；B相：37.4A；C相：54.9A视在功率为13.9KVA。实际用电情况调查数据表二楼服装厂的视在功率为308.8KVA。实际平均功率因素按0.406计算。则有功功率为308.8*0.406=125.4KW即每小时总用电度数为125.4度,每天如果按工作10小时计算,则每天实际用电量为1254度,每月用电量为37620度,当地电费按0.6元,则每月用电电费为22572元,每年电费则为270864元。水洗车间的视在功率为86.4KVA。实际平均功率因素按0.278计算。则有功功率为86.4*0.278=24.0KW即每小时总用电度数为24度，每天如果按工作10小时计算,则每天实际用电量为240度,每月用电量为7200度,当地电费按0.6元,则每月用电电费为4320元,每年电费则为51840元。绣花厂的视在功率为18.2KVA。实际平均功率因素按0.769计算。则有功功率为18.2*0.769=14.0KW即每小时总用电度数为14度，每天如果按工作10小时计算,则每天实际用电量为140度,每月用电量为4200度,当地电费按0.6元,则每月用电电费为2520元,每年电费则为30240元。一楼的视在功率为24.0KVA。实际平均功率因素按0.55计算。则有功功率为24.0*0.55=13.2KW即每小时总用电度数为13.2度，每天如果按工作10小时计算则每天实际用电量为132度,每月用电量为3960度,当地电费按0.6元,则每月用电电费为2376元,每年电费则为28512元。那么整个利安达每年总的电费则为381456元。加上无功费率损耗费,则实际电费还不止上述数字。因此，电费开支在企业总成本中占有相当一块。十、节电器的配置与安装本着结合实际，既要经济投资，又要安全可靠的原则，科学合理地选择节电器的型号、等级。三相系统智能节电器全厂安装图：变压器设备安装图三相系统智能节电器，安装在配电箱的旁边，落地安装。其每台安装示意图如下：十一、智能节电器基本理念人博系列智能节电器，采用美国CEM公司最新研制开发的智能化微处理能量控制软件，对经常处于变动负载或经常出现空载等现象的电动机设备，进行实时跟踪以每秒数百万次的运算速度对设备的变负荷情况进行检测，并进行自动调节，从而控制电机最适宜的工作电压和工作电流，从而实现节能节电的目的。十二、节电率概念与测试通常的节电率概念是指综合节电率，即有功节电率和无功节电率。电费的考核与计量主要是指有功电量，即通常用电度表计量的是有功电量。无功电量是供电局对用电单位的无功损耗进行考核的主要依据，也即用电单位如果整体功率因素低无功损耗大，则供电部门要对用户进行罚款，或分摊费率损失。为此，考核节电率，应考虑综合节电率。综合节电率=有功节电率+经济当量系数×无功节电率有功节电率=｛（节电前输入有功功率-节电后输入有功功率）÷节电前输入有功功率｝×100%无功节电率=｛（节电前输入无功功率-节电后输入无功功率）÷节电前输入无功功率｝×100%经济当量系数一般取值为0.1节电率测试方法1.可用电动机经济运行测试仪进行测试并自动打印数据，包括有功功率、无功功率功率因素、相电压、相电流、有功电量、无功电量等项目数据，也可用美国进口的FLUK功率表进行测量，但不能自动打印。节电率测试方法2.用电度表进行比对，节电率为(节电器安装前电度表单位时间内计量值-节电器安装后电度表单位时间内计量值)/节电器安装前电度表单位时间内计量值。节电率测试方法3电压与电流乘积值进行比对，节电率为(节电器安装前电压与电流乘积值-节电器安装后电压与电流乘积值)/节电器安装前电压与电流乘积值十三、节电器设备总投资概算总投资合计：XXXXXX元十四、节电器投资回收期的估算总视在功率为（79.1+82.6+44.9+79.1+76.1+75.8+138.6+76.8+86.1）=739.1KVA。实际平均功率因素按0.7计算。,则总有...
