(完整版)隧道施工通风方案(设计、计算等)

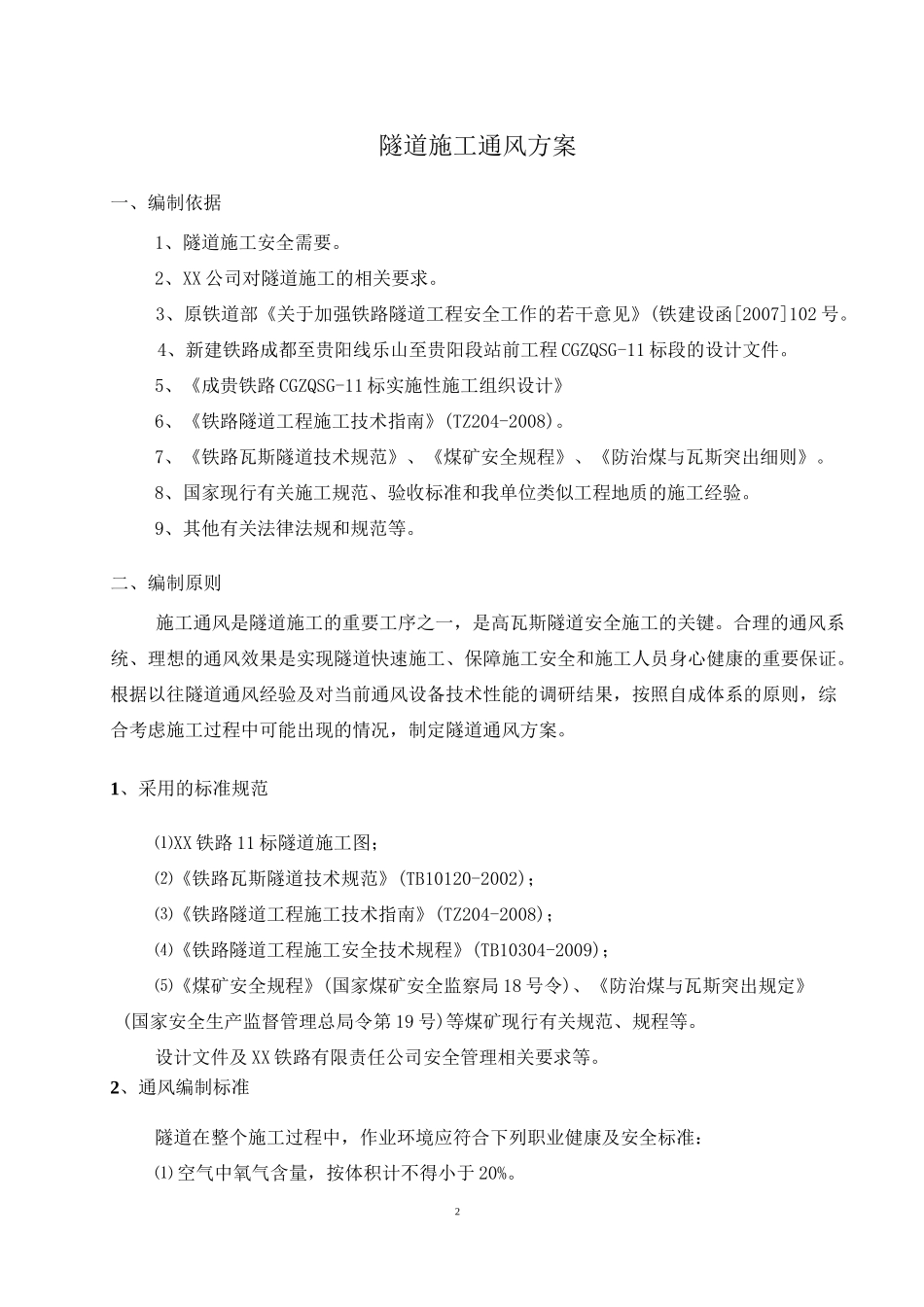

1一、编制依据 2二、编制依据 21、采用的标准规范 22、通风编制标准 3三、工程概况 3四、通风原则 51、通风系统 52、通风设备 5五、通风方案 61、姚家坪隧道出口通风方案 62、庙埂隧道进（出）口通风方案 63、庙埂隧道横洞通风方案 74、田坝隧道通风方案 85、高坡隧道 1#横洞压入式通风方案 136、高坡隧道 2#横洞巷道式通风方案 14六、通风验算 16七、施工通风监测 17八、主要通风设备 18九、施工通风保证措施 19十、施工通风技术措施 19十一、施工通风安全管理措施 221、施工通风安全措施 222、通风管理制度 242隧道施工通风方案一、编制依据1、隧道施工安全需要。2、XX 公司对隧道施工的相关要求。3、原铁道部《关于加强铁路隧道工程安全工作的若干意见》(铁建设函[2007]102 号。4、新建铁路成都至贵阳线乐山至贵阳段站前工程 CGZQSG-11 标段的设计文件。5、《成贵铁路 CGZQSG-11 标实施性施工组织设计》6、《铁路隧道工程施工技术指南》(TZ204-2008)。7、《铁路瓦斯隧道技术规范》、《煤矿安全规程》、《防治煤与瓦斯突出细则》。8、国家现行有关施工规范、验收标准和我单位类似工程地质的施工经验。9、其他有关法律法规和规范等。二、编制原则施工通风是隧道施工的重要工序之一，是高瓦斯隧道安全施工的关键。合理的通风系统、理想的通风效果是实现隧道快速施工、保障施工安全和施工人员身心健康的重要保证。根据以往隧道通风经验及对当前通风设备技术性能的调研结果，按照自成体系的原则，综合考虑施工过程中可能出现的情况，制定隧道通风方案。1、采用的标准规范⑴XX 铁路 11 标隧道施工图；⑵《铁路瓦斯隧道技术规范》(TB10120-2002)；⑶《铁路隧道工程施工技术指南》(TZ204-2008)；⑷《铁路隧道工程施工安全技术规程》(TB10304-2009)；⑸《煤矿安全规程》(国家煤矿安全监察局 18 号令)、《防治煤与瓦斯突出规定》(国家安全生产监督管理总局令第 19 号)等煤矿现行有关规范、规程等。设计文件及 XX 铁路有限责任公司安全管理相关要求等。2、通风编制标准隧道在整个施工过程中，作业环境应符合下列职业健康及安全标准：⑴ 空气中氧气含量，按体积计不得小于 20%。3⑵ 粉尘容许浓度，每立方米空气中含有 10%以上的游离二氧化硅的粉尘不得大于2mg。每立方米空气中含有 10%以下的游离二氧化硅的矿物性粉尘不得大于 4mg。⑶ 瓦斯隧道装药爆破时，爆破地点 20m 内，风流中瓦斯浓度必须小于 1.0%...
