FMC输油臂安全技术操作规程

FMC输油臂安全技术操作规程_第1页
1/3

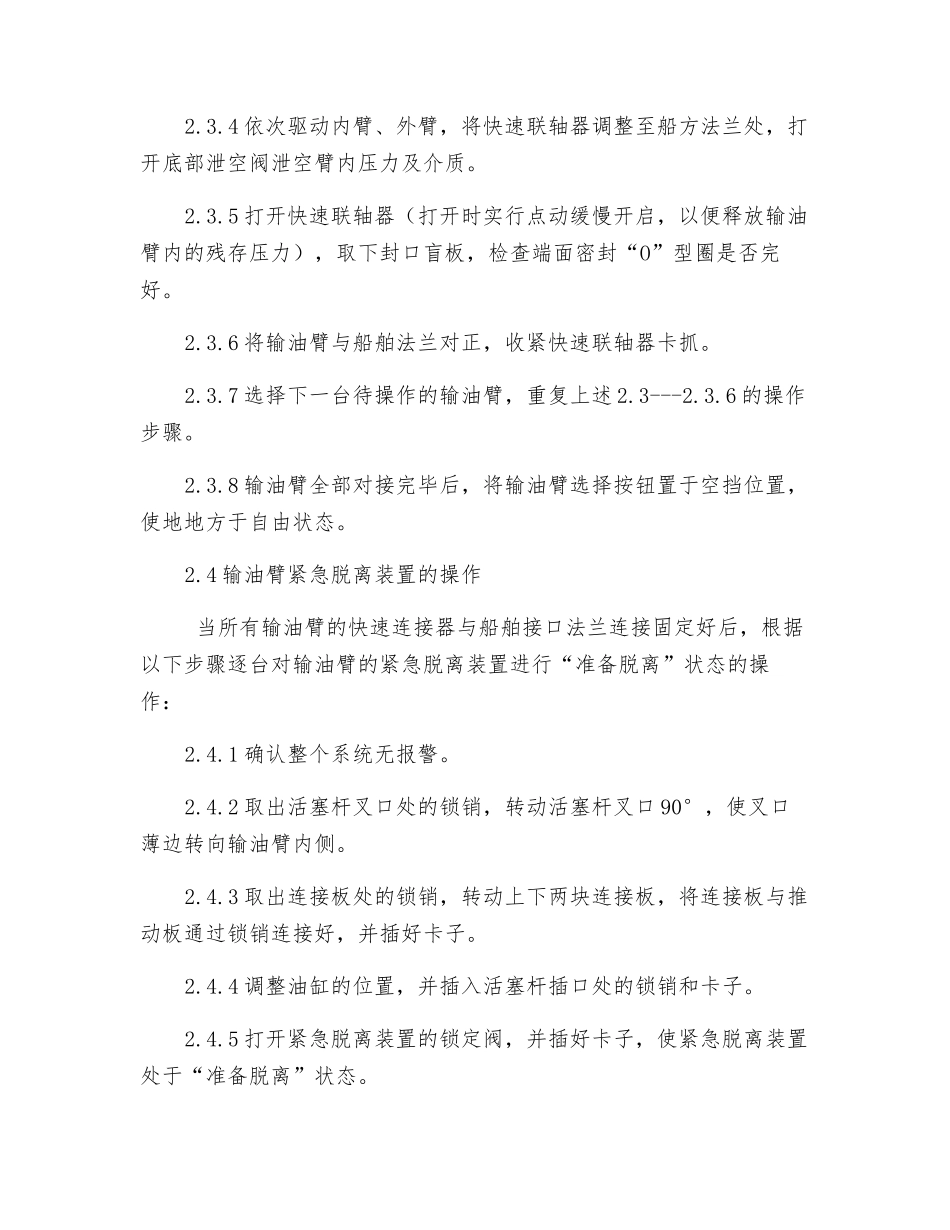

FMC输油臂安全技术操作规程_第2页
2/3

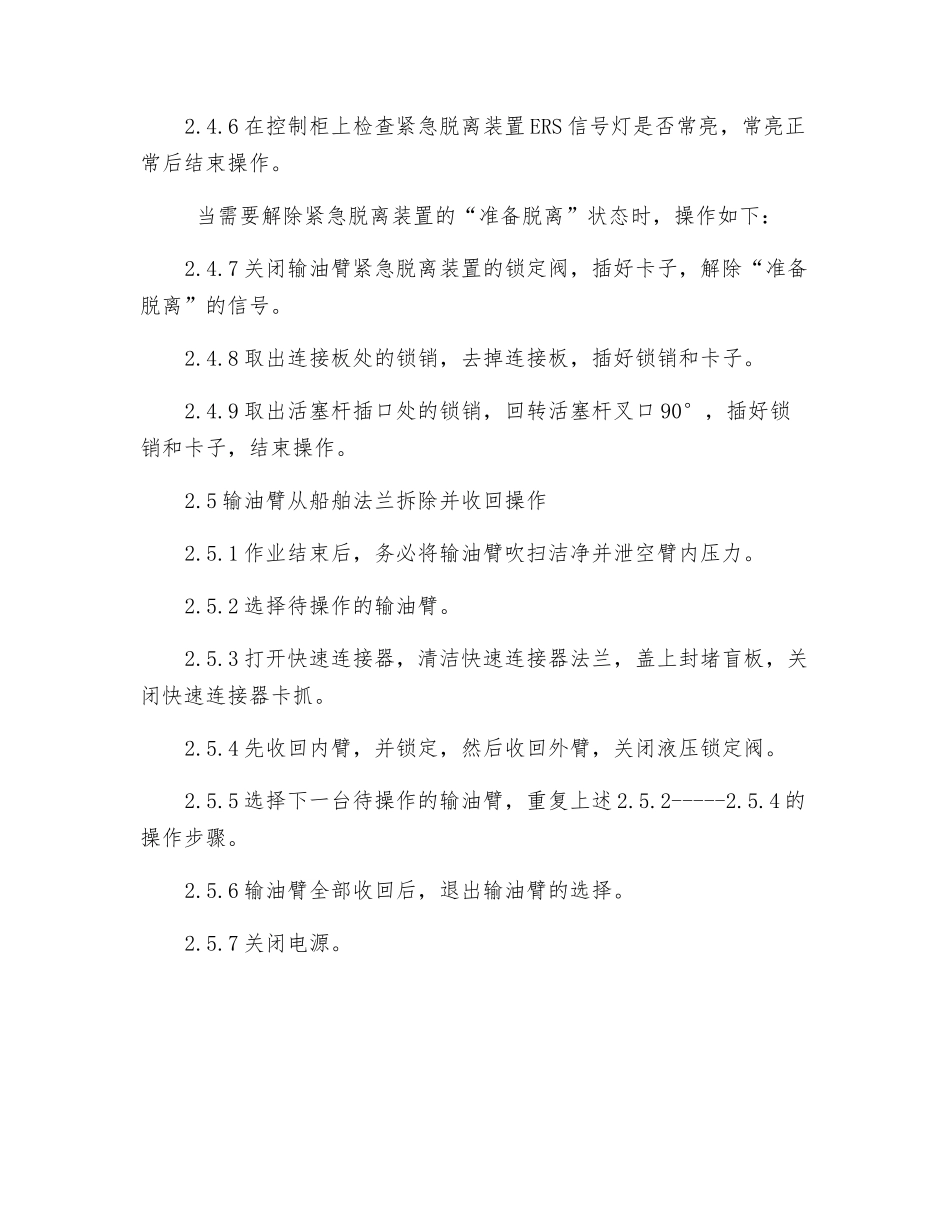

FMC输油臂安全技术操作规程_第3页
3/3
FMC 输油臂安全技术操作章程1.检查事项1.1 检查液压站油箱液位是否正常。1.2 接通电源按动指示灯测试按钮,检查各指示灯是否正常。1.3 液压油泵在运转状态时,检查压力、温度是否正常,液压油管路有无泄漏、滤油器指示是否正常。1.4 检查限位开关上的指示灯是否亮,若不亮应采纳金属物件测试限位开关是否损坏。1.5 检查紧急脱离装置双阀指示是否开启。1.6 检查蓄能器能否正常工作。1.7 检查接地是否良好。1.8 检查臂内是否存有压力。2.操作步骤2.1 接通电源,启动液压油泵。2.2 选择遥控/近控操作。2.3 输油臂与船舶法兰对接操作2.3.1 选择待操作的输油臂。2.3.2 打开外臂液压锁定阀,将外臂仰起至接近水平状态,以便推断输油臂内是否存在介质,若存在介质,应设法将介质平排出。2.3.3 打开内臂锁定装置,调整内臂前要将外臂伸出。2.3.4 依次驱动内臂、外臂,将快速联轴器调整至船方法兰处,打开底部泄空阀泄空臂内压力及介质。2.3.5 打开快速联轴器(打开时实行点动缓慢开启,以便释放输油臂内的残存压力),取下封口盲板,检查端面密封“O”型圈是否完好。2.3.6 将输油臂与船舶法兰对正,收紧快速联轴器卡抓。2.3.7 选择下一台待操作的输油臂,重复上述 2.3---2.3.6 的操作步骤。2.3.8 输油臂全部对接完毕后,将输油臂选择按钮置于空挡位置,使地地方于自由状态。2.4 输油臂紧急脱离装置的操作 当所有输油臂的快速连接器与船舶接口法兰连接固定好后,根据以下步骤逐台对输油臂的紧急脱离装置进行“准备脱离”状态的操作:2.4.1 确认整个系统无报警。2.4.2 取出活塞杆叉口处的锁销,转动活塞杆叉口 90°,使叉口薄边转向输油臂内侧。2.4.3 取出连接板处的锁销,转动上下两块连接板,将连接板与推动板通过锁销连接好,并插好卡子。2.4.4 调整油缸的位置,并插入活塞杆插口处的锁销和卡子。2.4.5 打开紧急脱离装置的锁定阀,并插好卡子,使紧急脱离装置处于“准备脱离”状态。2.4.6 在控制柜上检查紧急脱离装置 ERS 信号灯是否常亮,常亮正常后结束操作。 当需要解除紧急脱离装置的“准备脱离”状态时,操作如下:2.4.7 关闭输油臂紧急脱离装置的锁定阀,插好卡子,解除“准备脱离”的信号。2.4.8 取出连接板处的锁销,去掉连接板,插好锁销和卡子。2.4.9 取出活塞杆插口处的锁销,回转活塞杆叉口 90°,插好锁销和卡子,结束操作。2.5 输油臂从船舶法兰拆除并收回操作2.5.1 作业结束后,务必将输油臂吹扫...
