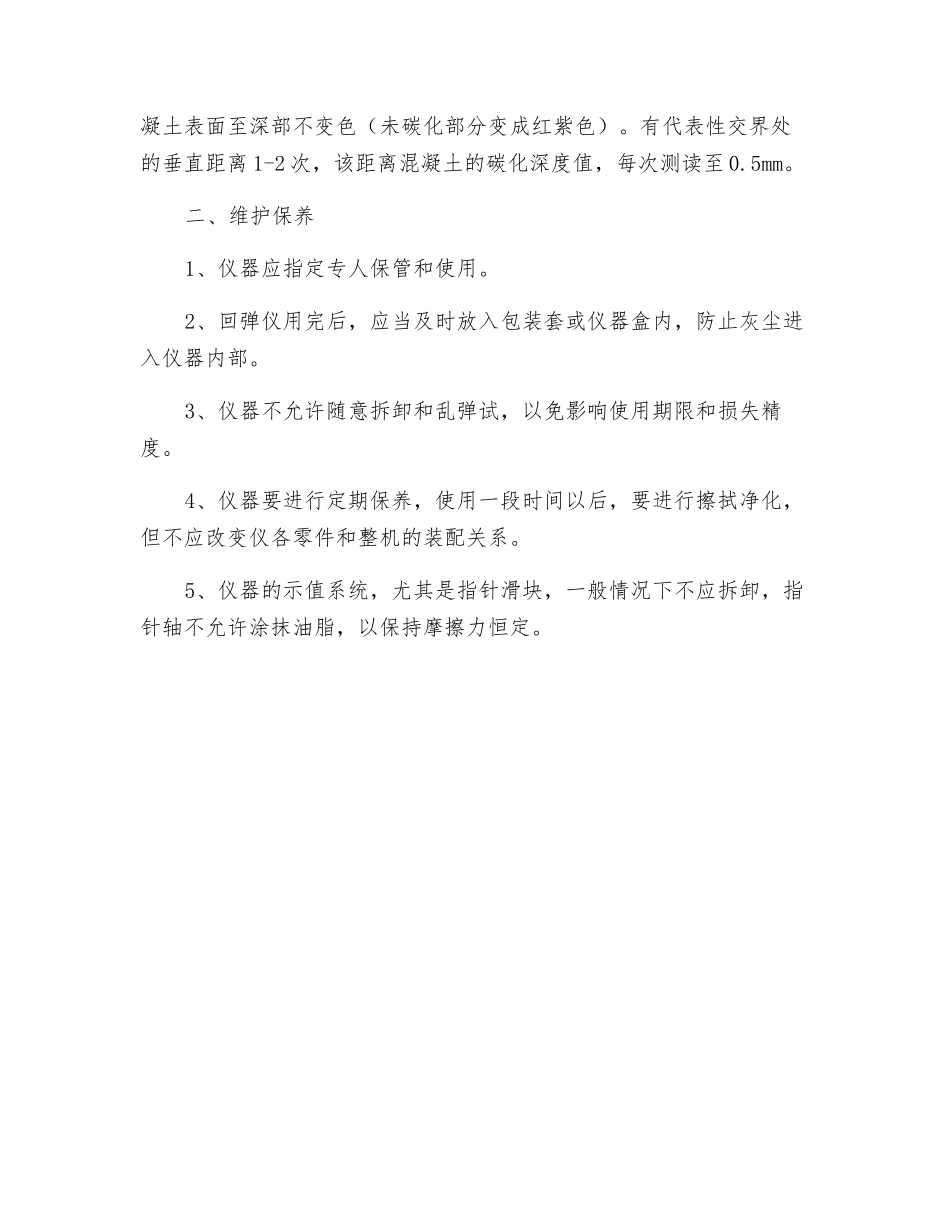

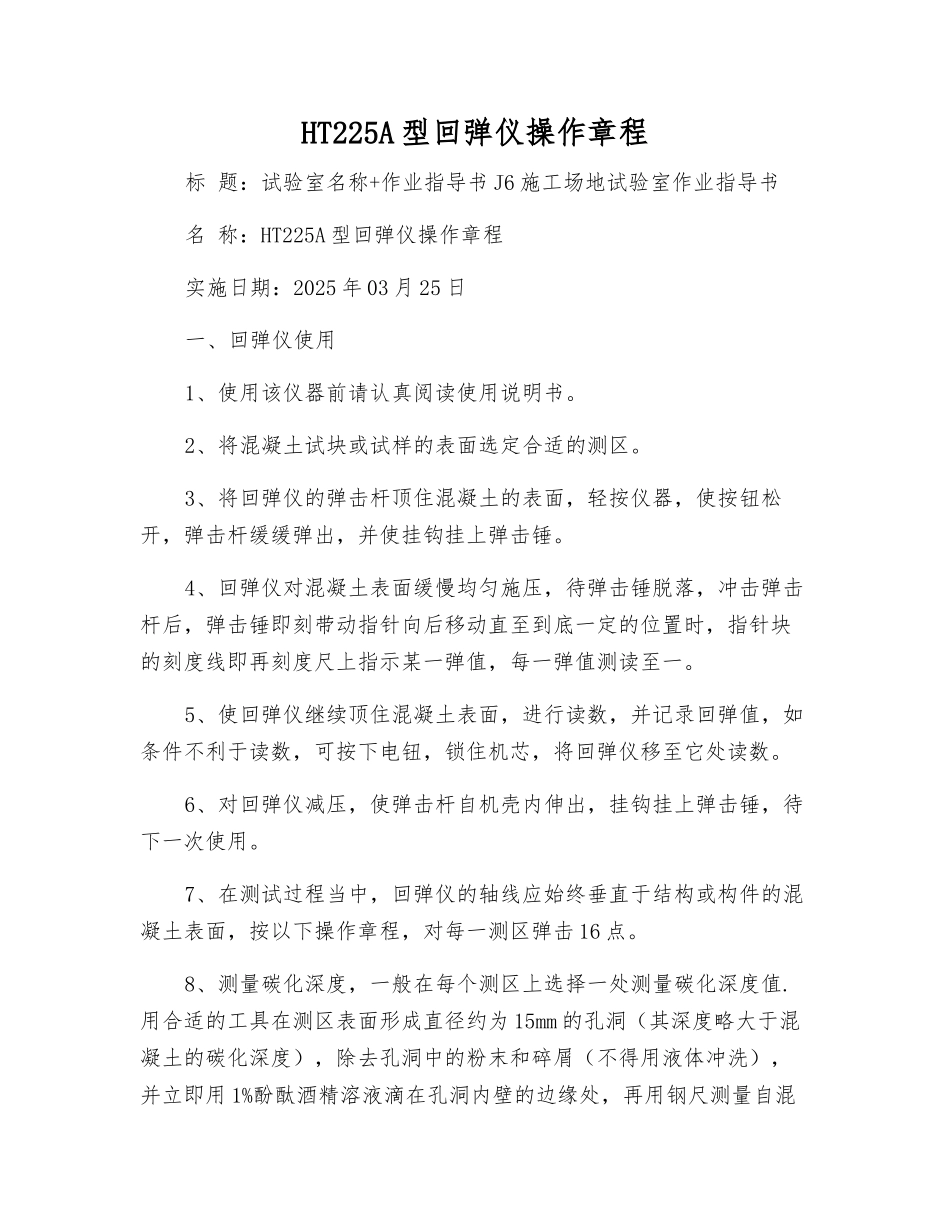

HT225A 型回弹仪操作章程标 题：试验室名称+作业指导书 J6 施工场地试验室作业指导书名 称：HT225A 型回弹仪操作章程实施日期：2025 年 03 月 25 日一、回弹仪使用1、使用该仪器前请认真阅读使用说明书。2、将混凝土试块或试样的表面选定合适的测区。3、将回弹仪的弹击杆顶住混凝土的表面，轻按仪器，使按钮松开，弹击杆缓缓弹出，并使挂钩挂上弹击锤。4、回弹仪对混凝土表面缓慢均匀施压，待弹击锤脱落，冲击弹击杆后，弹击锤即刻带动指针向后移动直至到底一定的位置时，指针块的刻度线即再刻度尺上指示某一弹值，每一弹值测读至一。5、使回弹仪继续顶住混凝土表面，进行读数，并记录回弹值，如条件不利于读数，可按下电钮，锁住机芯，将回弹仪移至它处读数。6、对回弹仪减压，使弹击杆自机壳内伸出，挂钩挂上弹击锤，待下一次使用。7、在测试过程当中，回弹仪的轴线应始终垂直于结构或构件的混凝土表面，按以下操作章程，对每一测区弹击 16 点。8、测量碳化深度，一般在每个测区上选择一处测量碳化深度值.用合适的工具在测区表面形成直径约为 15mm 的孔洞（其深度略大于混凝土的碳化深度），除去孔洞中的粉末和碎屑（不得用液体冲洗），并立即用 1%酚酞酒精溶液滴在孔洞内壁的边缘处，再用钢尺测量自混凝土表面至深部不变色（未碳化部分变成红紫色）。有代表性交界处的垂直距离 1-2 次，该距离混凝土的碳化深度值，每次测读至 0.5mm。二、维护保养1、仪器应指定专人保管和使用。2、回弹仪用完后，应当及时放入包装套或仪器盒内，防止灰尘进入仪器内部。3、仪器不允许随意拆卸和乱弹试，以免影响使用期限和损失精度。4、仪器要进行定期保养，使用一段时间以后，要进行擦拭净化，但不应改变仪各零件和整机的装配关系。5、仪器的示值系统，尤其是指针滑块，一般情况下不应拆卸，指针轴不允许涂抹油脂，以保持摩擦力恒定。
