XJG-05卧式金相显微镜操作规程

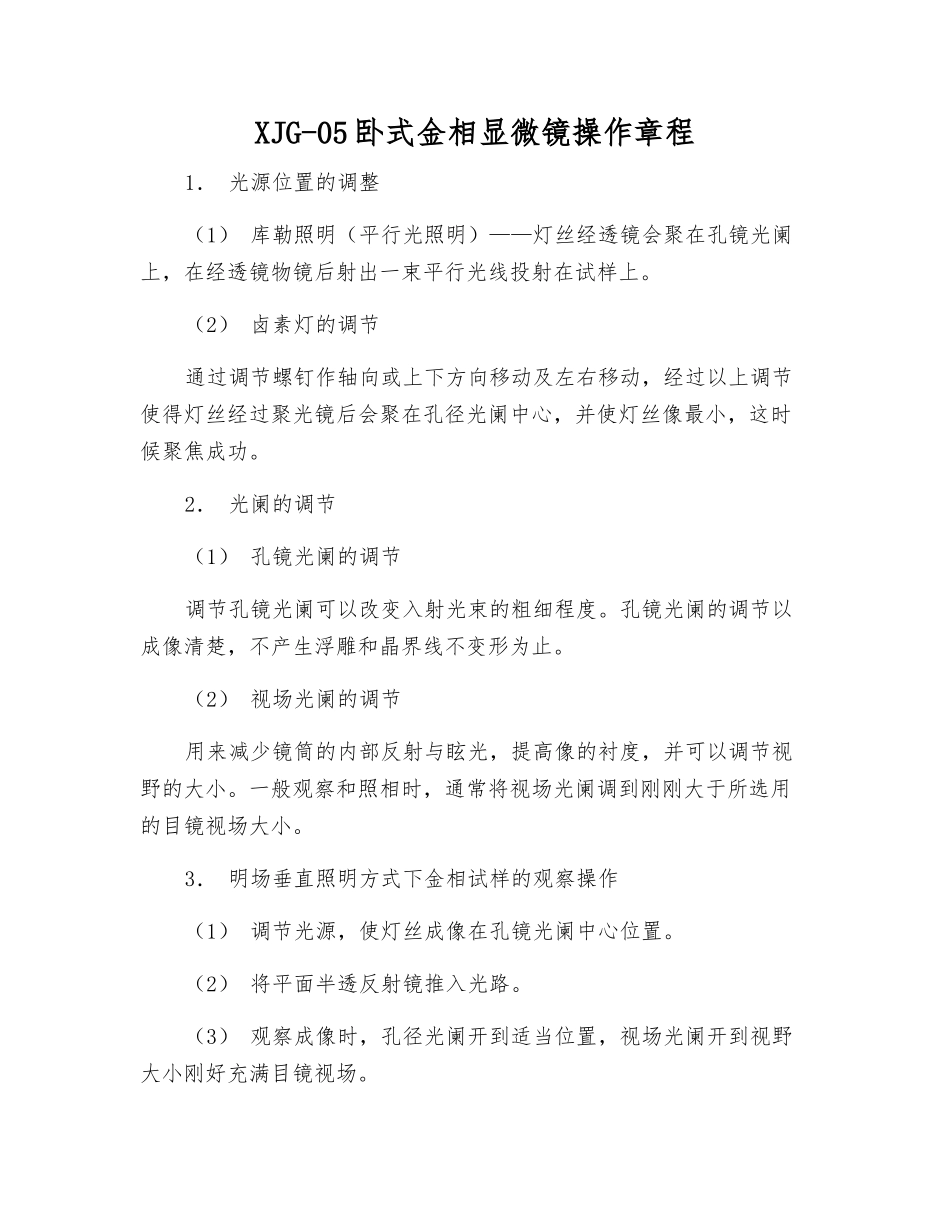

XJG-05卧式金相显微镜操作规程_第1页
1/2

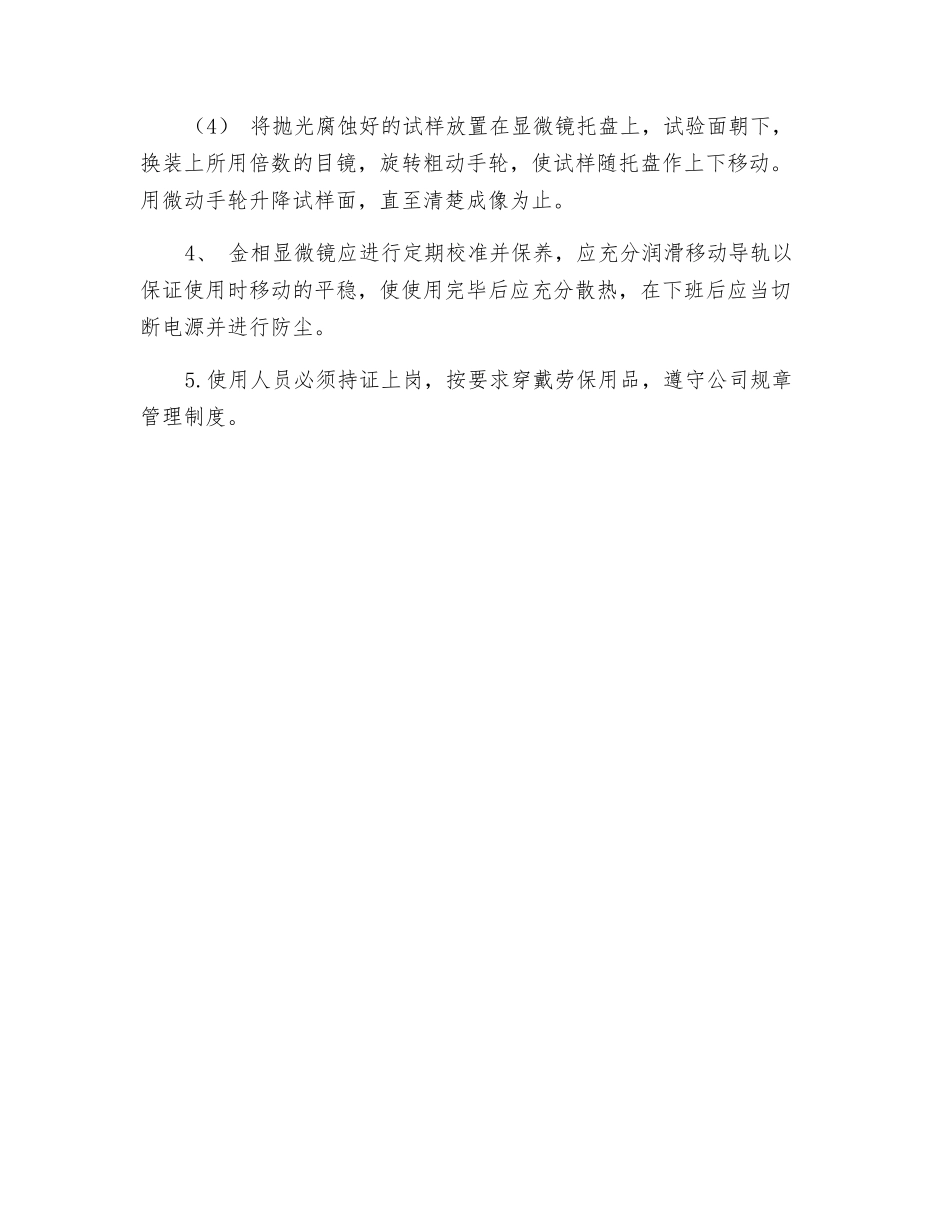

XJG-05卧式金相显微镜操作规程_第2页
2/2
XJG-05 卧式金相显微镜操作章程1. 光源位置的调整(1) 库勒照明(平行光照明)——灯丝经透镜会聚在孔镜光阑上,在经透镜物镜后射出一束平行光线投射在试样上。(2) 卤素灯的调节通过调节螺钉作轴向或上下方向移动及左右移动,经过以上调节使得灯丝经过聚光镜后会聚在孔径光阑中心,并使灯丝像最小,这时候聚焦成功。2. 光阑的调节(1) 孔镜光阑的调节调节孔镜光阑可以改变入射光束的粗细程度。孔镜光阑的调节以成像清楚,不产生浮雕和晶界线不变形为止。(2) 视场光阑的调节用来减少镜筒的内部反射与眩光,提高像的衬度,并可以调节视野的大小。一般观察和照相时,通常将视场光阑调到刚刚大于所选用的目镜视场大小。3. 明场垂直照明方式下金相试样的观察操作(1) 调节光源,使灯丝成像在孔镜光阑中心位置。(2) 将平面半透反射镜推入光路。(3) 观察成像时,孔径光阑开到适当位置,视场光阑开到视野大小刚好充满目镜视场。(4) 将抛光腐蚀好的试样放置在显微镜托盘上,试验面朝下,换装上所用倍数的目镜,旋转粗动手轮,使试样随托盘作上下移动。用微动手轮升降试样面,直至清楚成像为止。4、 金相显微镜应进行定期校准并保养,应充分润滑移动导轨以保证使用时移动的平稳,使使用完毕后应充分散热,在下班后应当切断电源并进行防尘。5.使用人员必须持证上岗,按要求穿戴劳保用品,遵守公司规章管理制度。
