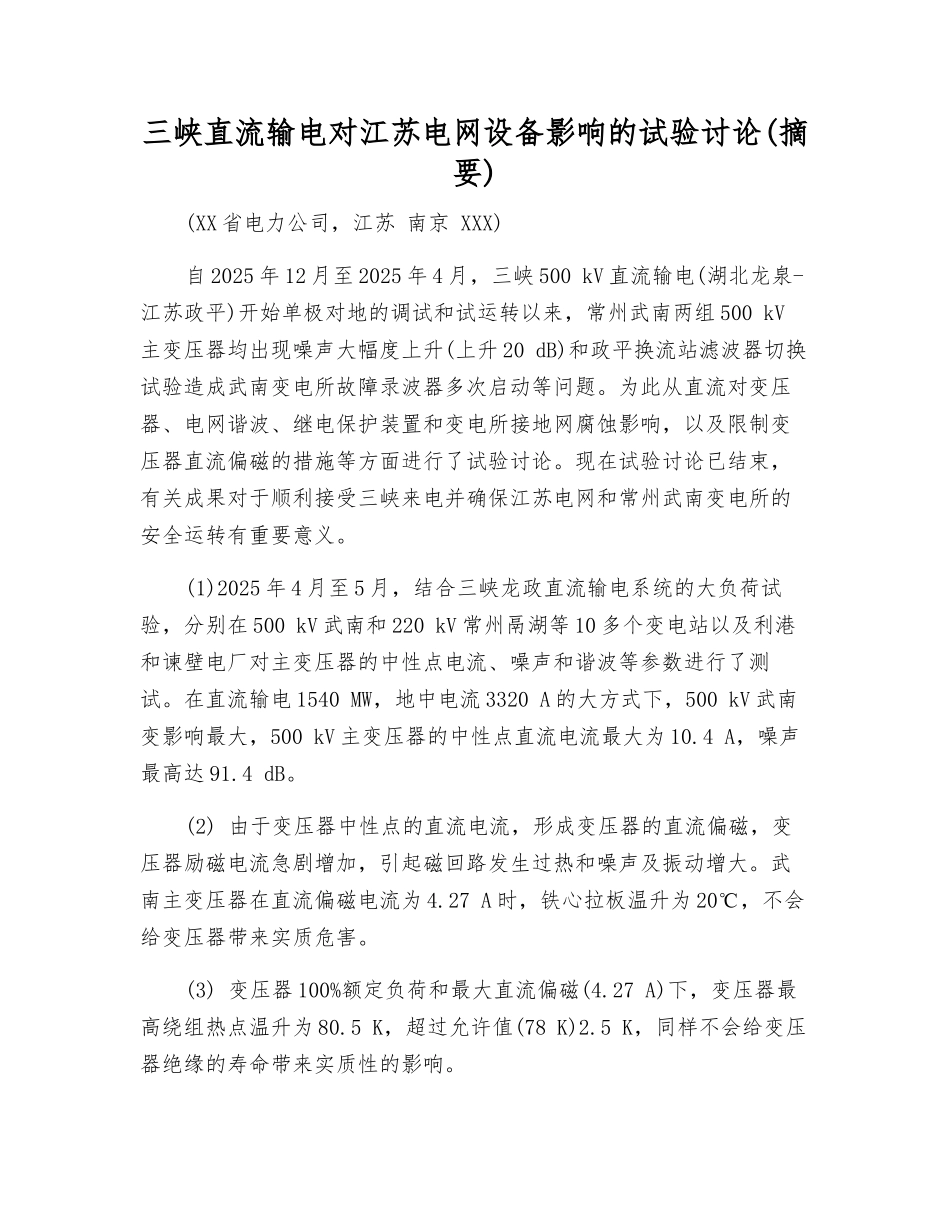

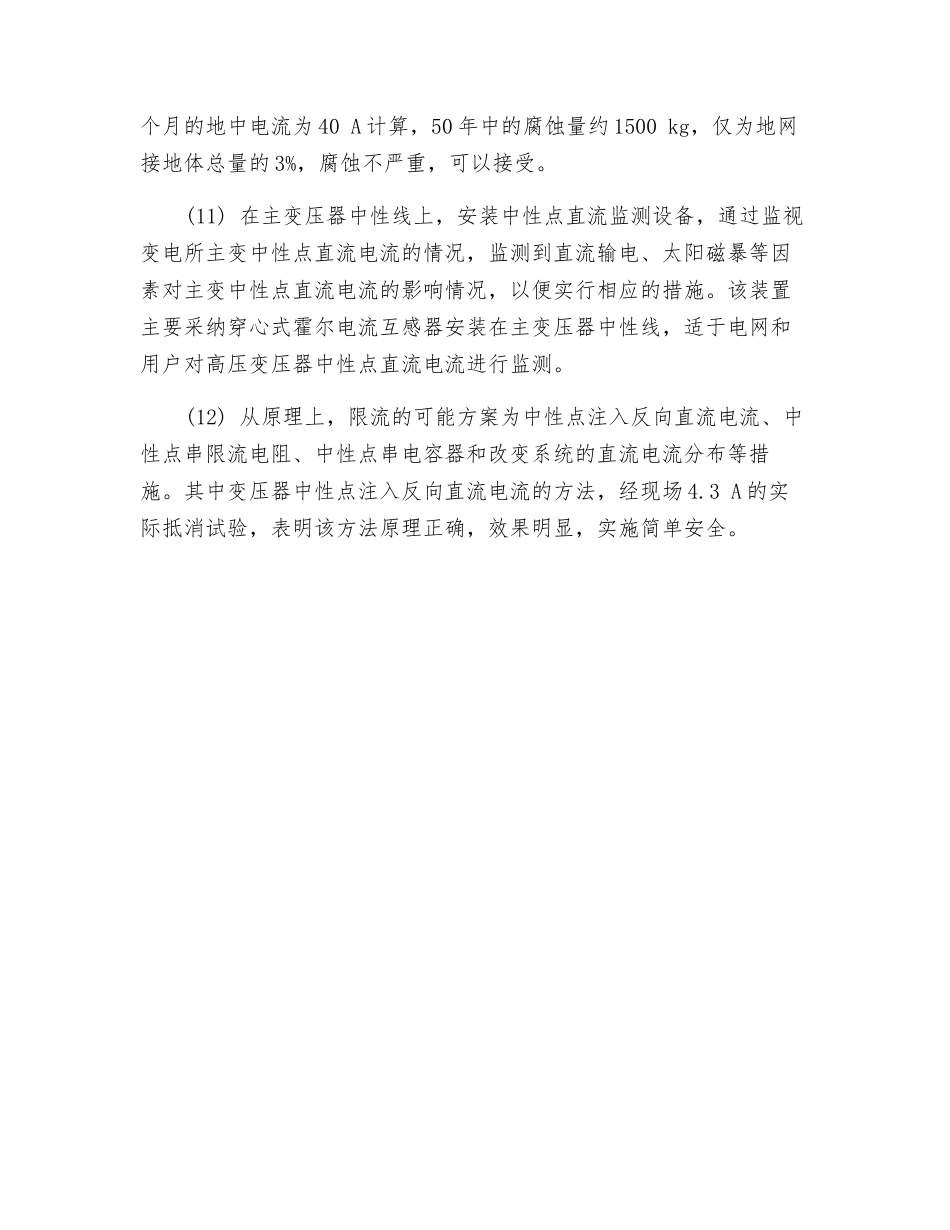

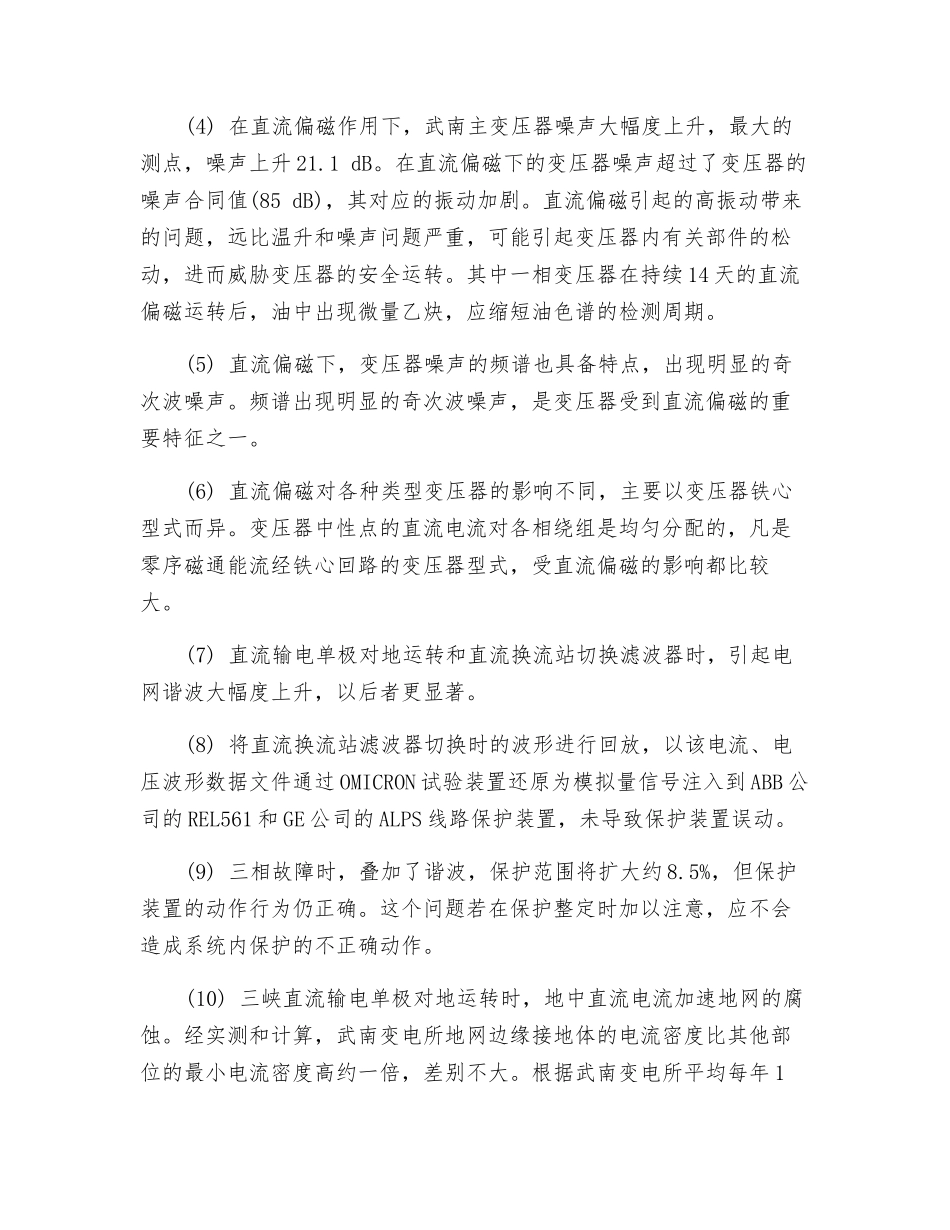

三峡直流输电对江苏电网设备影响的试验讨论(摘要)(XX 省电力公司，江苏 南京 XXX)自 2025 年 12 月至 2025 年 4 月，三峡 500 kV 直流输电(湖北龙泉-江苏政平)开始单极对地的调试和试运转以来，常州武南两组 500 kV主变压器均出现噪声大幅度上升(上升 20 dB)和政平换流站滤波器切换试验造成武南变电所故障录波器多次启动等问题。为此从直流对变压器、电网谐波、继电保护装置和变电所接地网腐蚀影响，以及限制变压器直流偏磁的措施等方面进行了试验讨论。现在试验讨论已结束，有关成果对于顺利接受三峡来电并确保江苏电网和常州武南变电所的安全运转有重要意义。(1)2025 年 4 月至 5 月，结合三峡龙政直流输电系统的大负荷试验，分别在 500 kV 武南和 220 kV 常州鬲湖等 10 多个变电站以及利港和谏壁电厂对主变压器的中性点电流、噪声和谐波等参数进行了测试。在直流输电 1540 MW，地中电流 3320 A 的大方式下，500 kV 武南变影响最大，500 kV 主变压器的中性点直流电流最大为 10.4 A，噪声最高达 91.4 dB。(2) 由于变压器中性点的直流电流，形成变压器的直流偏磁，变压器励磁电流急剧增加，引起磁回路发生过热和噪声及振动增大。武南主变压器在直流偏磁电流为 4.27 A 时，铁心拉板温升为 20℃，不会给变压器带来实质危害。(3) 变压器 100%额定负荷和最大直流偏磁(4.27 A)下，变压器最高绕组热点温升为 80.5 K，超过允许值(78 K)2.5 K，同样不会给变压器绝缘的寿命带来实质性的影响。(4) 在直流偏磁作用下，武南主变压器噪声大幅度上升，最大的测点，噪声上升 21.1 dB。在直流偏磁下的变压器噪声超过了变压器的噪声合同值(85 dB)，其对应的振动加剧。直流偏磁引起的高振动带来的问题，远比温升和噪声问题严重，可能引起变压器内有关部件的松动，进而威胁变压器的安全运转。其中一相变压器在持续 14 天的直流偏磁运转后，油中出现微量乙炔，应缩短油色谱的检测周期。(5) 直流偏磁下，变压器噪声的频谱也具备特点，出现明显的奇次波噪声。频谱出现明显的奇次波噪声，是变压器受到直流偏磁的重要特征之一。(6) 直流偏磁对各种类型变压器的影响不同，主要以变压器铁心型式而异。变压器中性点的直流电流对各相绕组是均匀分配的，凡是零序磁通能流经铁心回路的变压器型式，受直流偏磁的影响都比较大。(7) 直流输电单极对地运转和直流换流站切换滤波器时，引起电网谐波大幅度上升，以后...
