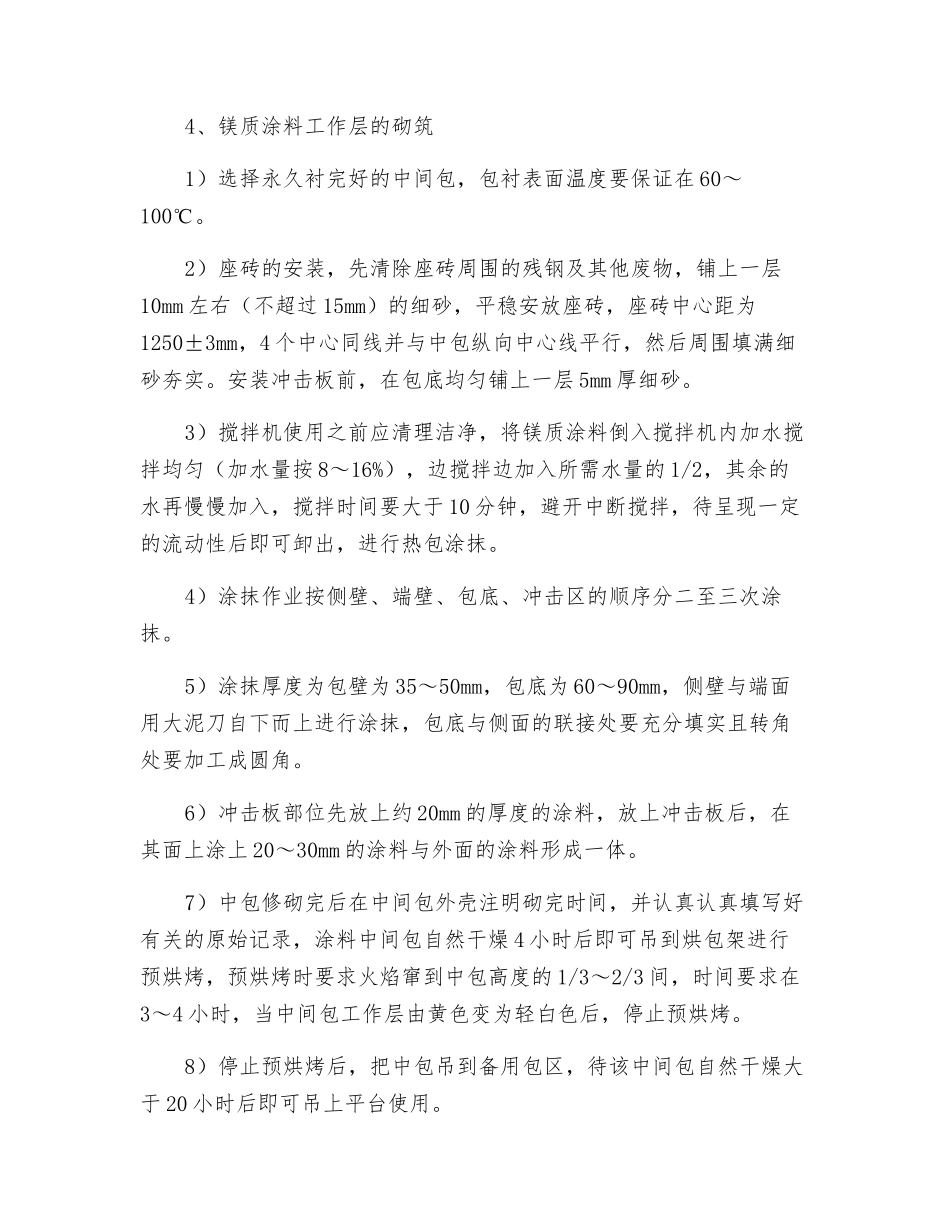

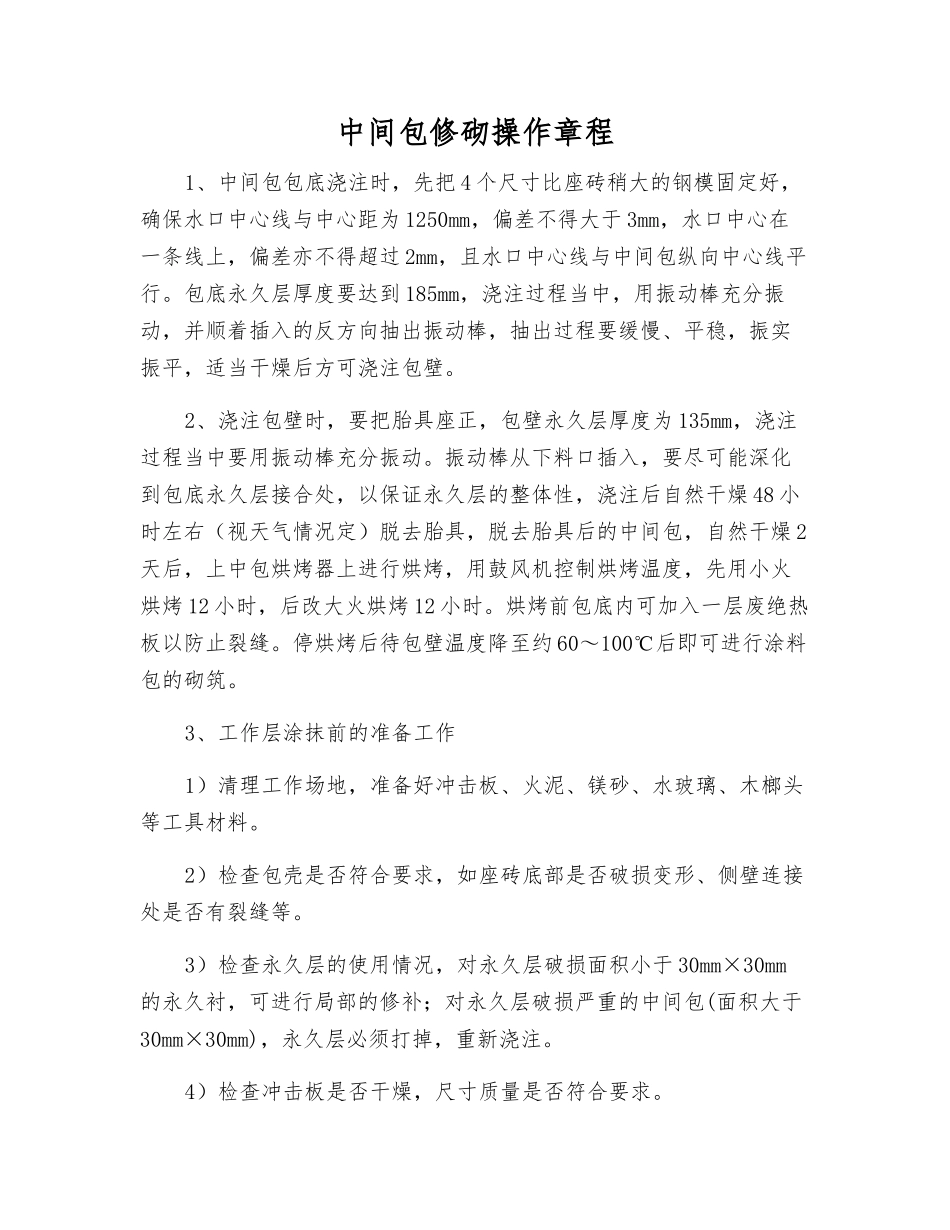

中间包修砌操作章程1、中间包包底浇注时，先把 4 个尺寸比座砖稍大的钢模固定好，确保水口中心线与中心距为 1250mm，偏差不得大于 3mm，水口中心在一条线上，偏差亦不得超过 2mm，且水口中心线与中间包纵向中心线平行。包底永久层厚度要达到 185mm，浇注过程当中，用振动棒充分振动，并顺着插入的反方向抽出振动棒，抽出过程要缓慢、平稳，振实振平，适当干燥后方可浇注包壁。2、浇注包壁时，要把胎具座正，包壁永久层厚度为 135mm，浇注过程当中要用振动棒充分振动。振动棒从下料口插入，要尽可能深化到包底永久层接合处，以保证永久层的整体性，浇注后自然干燥 48 小时左右（视天气情况定）脱去胎具，脱去胎具后的中间包，自然干燥 2天后，上中包烘烤器上进行烘烤，用鼓风机控制烘烤温度，先用小火烘烤 12 小时，后改大火烘烤 12 小时。烘烤前包底内可加入一层废绝热板以防止裂缝。停烘烤后待包壁温度降至约 60～100℃后即可进行涂料包的砌筑。3、工作层涂抹前的准备工作1）清理工作场地，准备好冲击板、火泥、镁砂、水玻璃、木榔头等工具材料。2）检查包壳是否符合要求，如座砖底部是否破损变形、侧壁连接处是否有裂缝等。3）检查永久层的使用情况，对永久层破损面积小于 30mm×30mm的永久衬，可进行局部的修补；对永久层破损严重的中间包(面积大于30mm×30mm)，永久层必须打掉，重新浇注。4）检查冲击板是否干燥，尺寸质量是否符合要求。4、镁质涂料工作层的砌筑1）选择永久衬完好的中间包，包衬表面温度要保证在 60～100℃。2）座砖的安装，先清除座砖周围的残钢及其他废物，铺上一层10mm 左右（不超过 15mm）的细砂，平稳安放座砖，座砖中心距为1250±3mm，4 个中心同线并与中包纵向中心线平行，然后周围填满细砂夯实。安装冲击板前，在包底均匀铺上一层 5mm 厚细砂。3）搅拌机使用之前应清理洁净，将镁质涂料倒入搅拌机内加水搅拌均匀（加水量按 8～16%），边搅拌边加入所需水量的 1/2，其余的水再慢慢加入，搅拌时间要大于 10 分钟，避开中断搅拌，待呈现一定的流动性后即可卸出，进行热包涂抹。4）涂抹作业按侧壁、端壁、包底、冲击区的顺序分二至三次涂抹。5）涂抹厚度为包壁为 35～50mm，包底为 60～90mm，侧壁与端面用大泥刀自下而上进行涂抹，包底与侧面的联接处要充分填实且转角处要加工成圆角。6）冲击板部位先放上约 20mm 的厚度的涂料，放上冲击板后，在其面上涂上 20～30mm 的涂料与外面的涂料...
