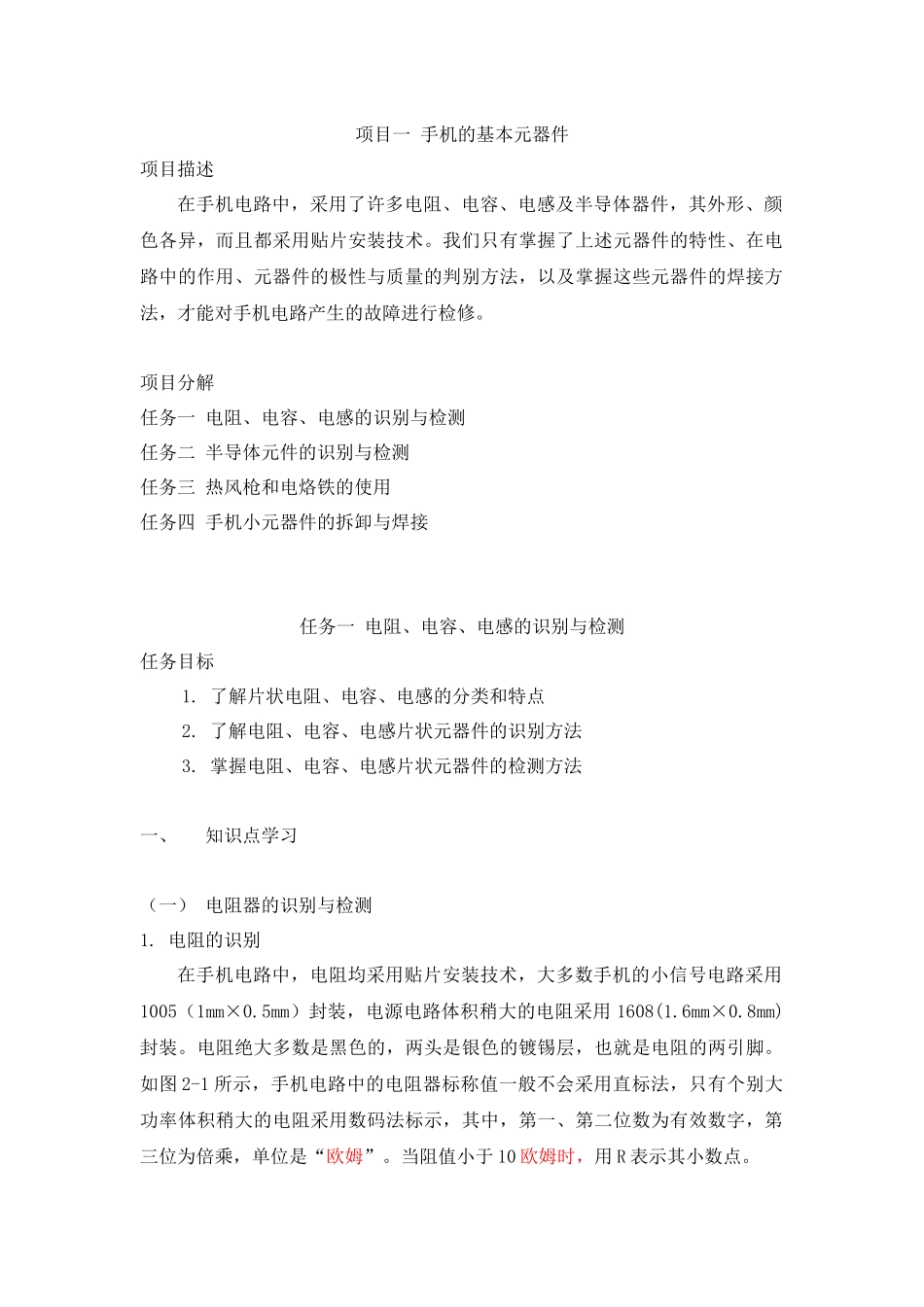

项目一 手机的基本元器件项目描述在手机电路中，采用了许多电阻、电容、电感及半导体器件，其外形、颜色各异，而且都采用贴片安装技术。我们只有掌握了上述元器件的特性、在电路中的作用、元器件的极性与质量的判别方法，以及掌握这些元器件的焊接方法，才能对手机电路产生的故障进行检修。项目分解任务一 电阻、电容、电感的识别与检测任务二 半导体元件的识别与检测任务三 热风枪和电烙铁的使用任务四 手机小元器件的拆卸与焊接任务一 电阻、电容、电感的识别与检测任务目标1. 了解片状电阻、电容、电感的分类和特点2. 了解电阻、电容、电感片状元器件的识别方法3. 掌握电阻、电容、电感片状元器件的检测方法一、知识点学习（一） 电阻器的识别与检测1. 电阻的识别在手机电路中，电阻均采用贴片安装技术，大多数手机的小信号电路采用1005（1mm×0.5mm）封装，电源电路体积稍大的电阻采用 1608(1.6mm×0.8mm)封装。电阻绝大多数是黑色的，两头是银色的镀锡层，也就是电阻的两引脚。如图 2-1 所示，手机电路中的电阻器标称值一般不会采用直标法，只有个别大功率体积稍大的电阻采用数码法标示，其中，第一、第二位数为有效数字，第三位为倍乘，单位是“欧姆”。当阻值小于 10 欧姆时，用 R 表示其小数点。 (a) 普通直标电阻 (b)压敏电阻 图 2-1 贴片电阻器实物图手机电源电路及和传感电路还会使用一些特殊电阻，常用的有热敏电阻和压敏电阻以及保险电阻，热敏电阻的阻值随外界温度的影响自身的阻值会发生变化，主要是对手机电池温度进行采样；压敏电阻一般应用于手机的接口电路，在电路中起到静电保护作用，防止静电对手机芯片的威胁；保险电阻在电路中主要起过流保护作用，当电流超过额定电流时，电阻层会迅速剥落熔断，切断电路，保险电阻的电阻值通常很小。2. 电阻的检测① 直接观察法，察看电阻外观是否受损、变形和烧焦变色，若是，则表明电阻已损坏。② 测量法，采用数字表或指针表电欧姆档测量均可，测量值与标称值进行对比，在路测量时读数应略小于标称值或在允许误差范围内。注意：测量几十千欧以上的电阻时，手不要触碰表笔及电阻器导电部分。（二） 电容的识别与检测1. 电容的识别手机电路中，电容器分为两大类，一类是无极性电容，另一类是有极性电容，它们大小相似，电容一般为棕色、黄色、浅灰色、深蓝色，两端的焊点为银色。无极性普通电容的体积和容量都有很小，通常有极性电容的外观都是长方体，体积...
