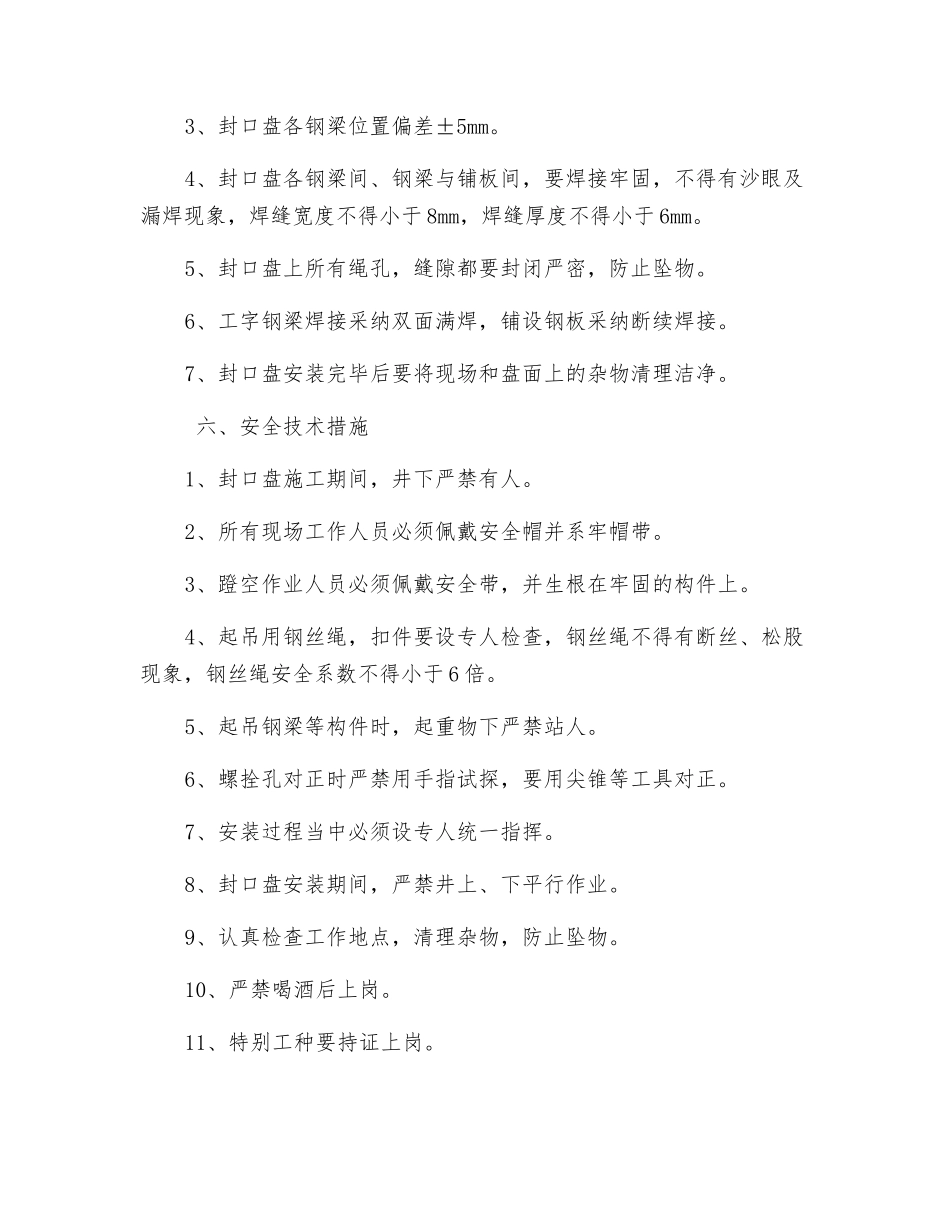

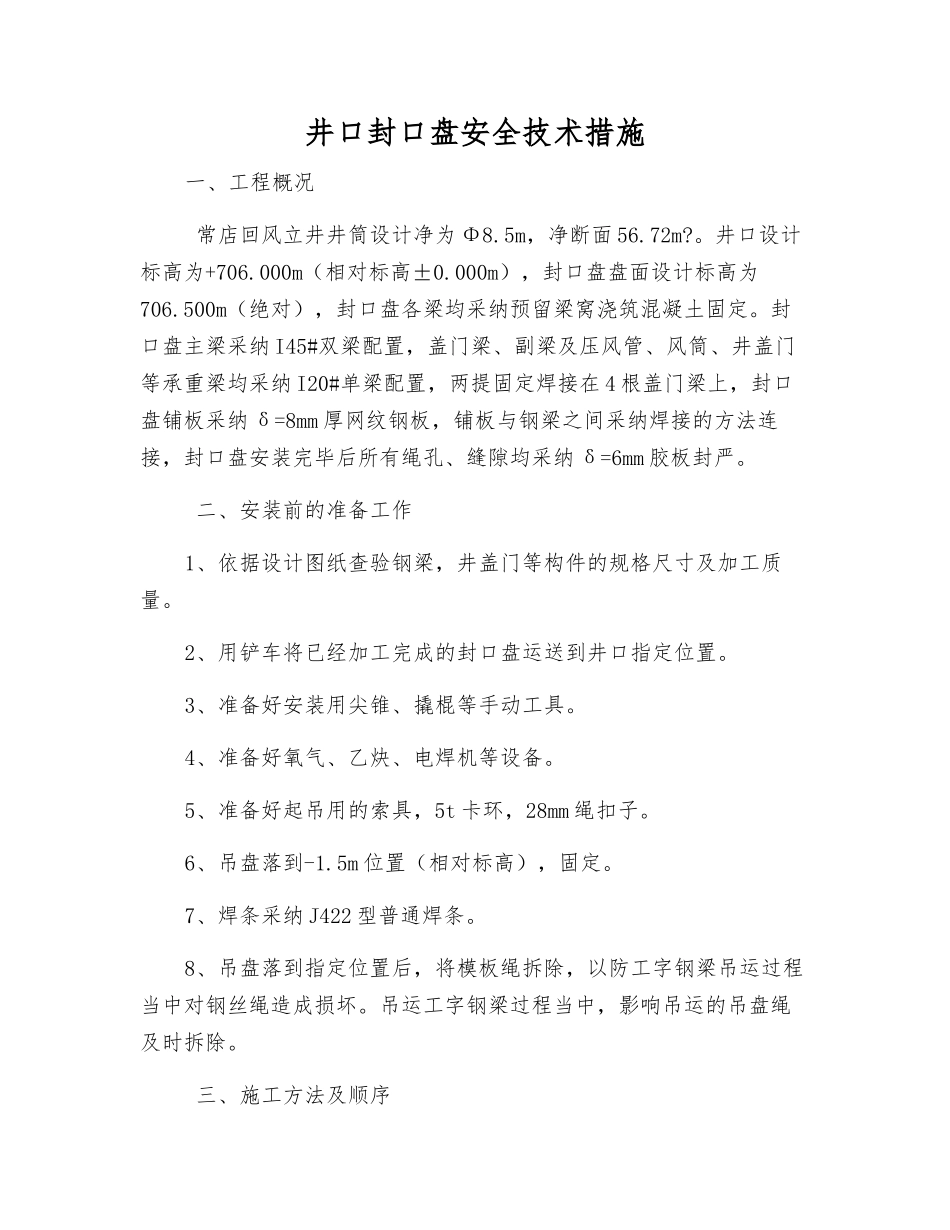

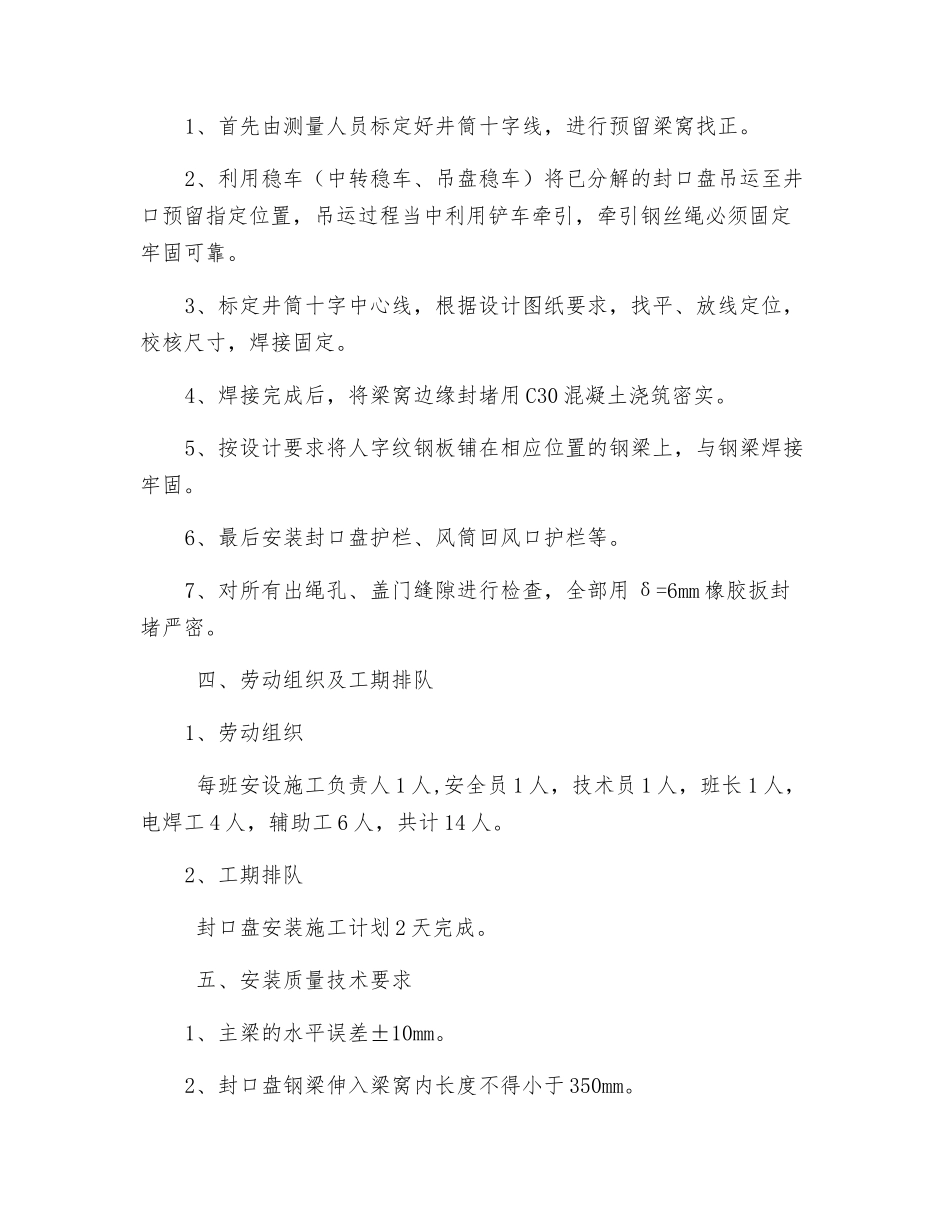

井口封口盘安全技术措施一、工程概况 常店回风立井井筒设计净为 Φ8.5m,净断面 56.72m?。井口设计标高为+706.000m(相对标高±0.000m),封口盘盘面设计标高为706.500m(绝对),封口盘各梁均采纳预留梁窝浇筑混凝土固定。封口盘主梁采纳 I45#双梁配置,盖门梁、副梁及压风管、风筒、井盖门等承重梁均采纳 I20#单梁配置,两提固定焊接在 4 根盖门梁上,封口盘铺板采纳 δ=8mm 厚网纹钢板,铺板与钢梁之间采纳焊接的方法连接,封口盘安装完毕后所有绳孔、缝隙均采纳 δ=6mm 胶板封严。 二、安装前的准备工作1、依据设计图纸查验钢梁,井盖门等构件的规格尺寸及加工质量。2、用铲车将已经加工完成的封口盘运送到井口指定位置。3、准备好安装用尖锥、撬棍等手动工具。4、准备好氧气、乙炔、电焊机等设备。5、准备好起吊用的索具,5t 卡环,28mm 绳扣子。6、吊盘落到-1.5m 位置(相对标高),固定。7、焊条采纳 J422 型普通焊条。8、吊盘落到指定位置后,将模板绳拆除,以防工字钢梁吊运过程当中对钢丝绳造成损坏。吊运工字钢梁过程当中,影响吊运的吊盘绳及时拆除。 三、施工方法及顺序1、首先由测量人员标定好井筒十字线,进行预留梁窝找正。2、利用稳车(中转稳车、吊盘稳车)将已分解的封口盘吊运至井口预留指定位置,吊运过程当中利用铲车牵引,牵引钢丝绳必须固定牢固可靠。3、标定井筒十字中心线,根据设计图纸要求,找平、放线定位,校核尺寸,焊接固定。4、焊接完成后,将梁窝边缘封堵用 C30 混凝土浇筑密实。5、按设计要求将人字纹钢板铺在相应位置的钢梁上,与钢梁焊接牢固。6、最后安装封口盘护栏、风筒回风口护栏等。7、对所有出绳孔、盖门缝隙进行检查,全部用 δ=6mm 橡胶扳封堵严密。 四、劳动组织及工期排队1、劳动组织 每班安设施工负责人 1 人,安全员 1 人,技术员 1 人,班长 1 人,电焊工 4 人,辅助工 6 人,共计 14 人。2、工期排队 封口盘安装施工计划 2 天完成。 五、安装质量技术要求1、主梁的水平误差±10mm。2、封口盘钢梁伸入梁窝内长度不得小于 350mm。3、封口盘各钢梁位置偏差±5mm。4、封口盘各钢梁间、钢梁与铺板间,要焊接牢固,不得有沙眼及漏焊现象,焊缝宽度不得小于 8mm,焊缝厚度不得小于 6mm。5、封口盘上所有绳孔,缝隙都要封闭严密,防止坠物。6、工字钢梁焊接采纳双面满焊,铺设钢板采纳断续焊接。7、封口盘安装完毕后要将现场和盘面上的杂物清理洁净。 六...
