方桩技术交底

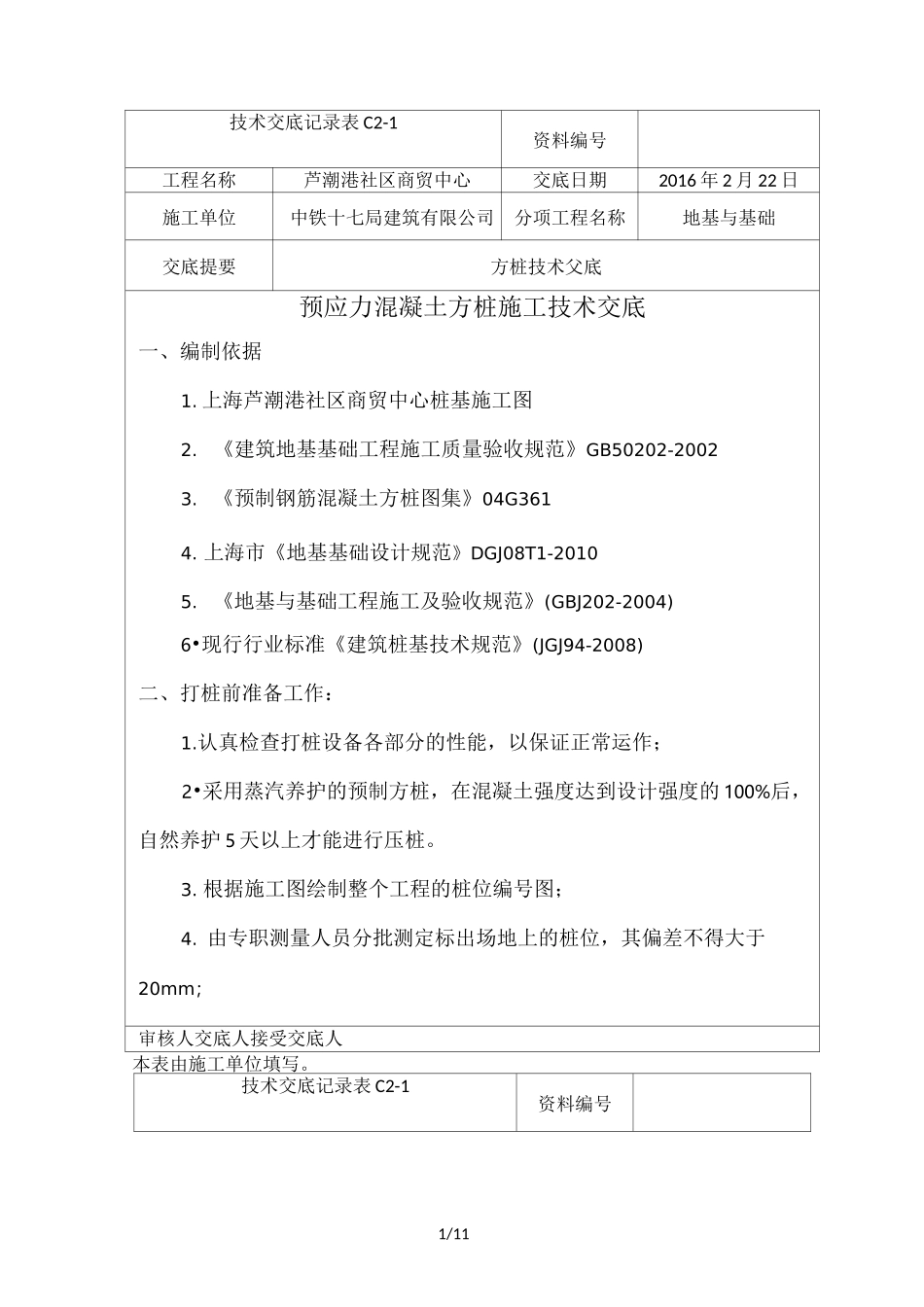

1/11技术交底记录表 C2-1资料编号工程名称芦潮港社区商贸中心交底日期2016 年 2 月 22 日施工单位中铁十七局建筑有限公司分项工程名称地基与基础交底提要方桩技术父底预应力混凝土方桩施工技术交底一、编制依据1. 上海芦潮港社区商贸中心桩基施工图2. 《建筑地基基础工程施工质量验收规范》GB50202-20023. 《预制钢筋混凝土方桩图集》04G3614. 上海市《地基基础设计规范》DGJ08T1-20105. 《地基与基础工程施工及验收规范》(GBJ202-2004)6•现行行业标准《建筑桩基技术规范》(JGJ94-2008)二、打桩前准备工作：1.认真检查打桩设备各部分的性能，以保证正常运作；2•采用蒸汽养护的预制方桩，在混凝土强度达到设计强度的 100%后，自然养护 5 天以上才能进行压桩。3. 根据施工图绘制整个工程的桩位编号图；4. 由专职测量人员分批测定标出场地上的桩位，其偏差不得大于20mm；审核人交底人接受交底人本表由施工单位填写。技术交底记录表 C2-1资料编号2/11工程名称芦潮港社区商贸中心交底日期2016 年 2 月 22 日施工单位中铁十七局建筑有限公司分项工程名称地基与基础交底提要方桩技术父底三、作业条件(1) 桩基的轴线和标髙均已测定完毕，并经过检查办了预检手续。桩基的轴线和髙程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护。(2) 根据轴线放出桩位线；用木橛钉好桩位，并用白灰做上标志，便于施工。(3)试桩施工前必须先进行试桩，其数量不少于 2 根。确定贯入度并校验打桩设备，施工工艺以及技术措施是否适宜。三、操作工艺工艺流程：测定桩位一压桩机就位调平一验桩一吊桩一桩调直、对中一压下桩一接桩 f 压上接桩 f 送桩 f 记录 f 拔送桩器.压桩时，各工序应连续进行，严禁中途停压。1.测量定位:通常在桩身中心打入一根短钢筋，若在较软的场地施工，由于桩机的行走而挤压预打入的短钢筋，故当桩机大体就位之审核人交底人接受交底人本表由施工单位填写。技术交底记录表 C2-1资料编号工程名称芦潮港社区商贸中心交底日期2016 年 2 月 22 日3/11施工单位中铁十七局建筑有限公分项工程名称地基与基础司交底提要方桩技术父底后要重新测定桩位。2. 压桩机就位调平:经选定的压桩机进行安装调试就位后，行至桩位处，使桩机夹持钳口中心（可挂中心线陀）与地面上的样桩基本对准，调平压桩机后，再次校核无误，将长步履（长船）落地受力。3. 验桩:① 表面平整、密实，掉角深度不应超过 10mm，局部蜂窝...
