测量小灯泡的电功率习题课(共25张PPT)

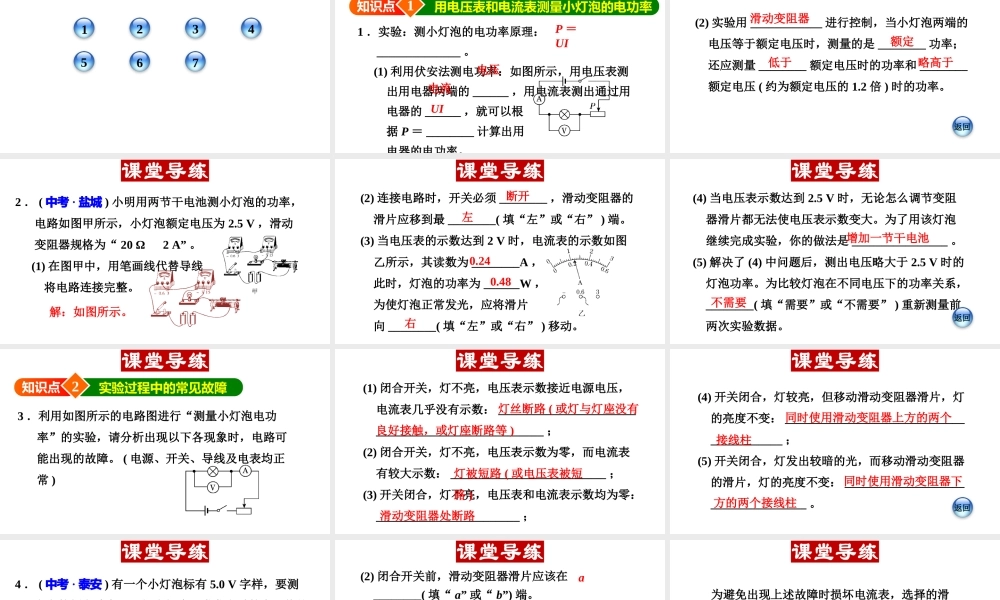

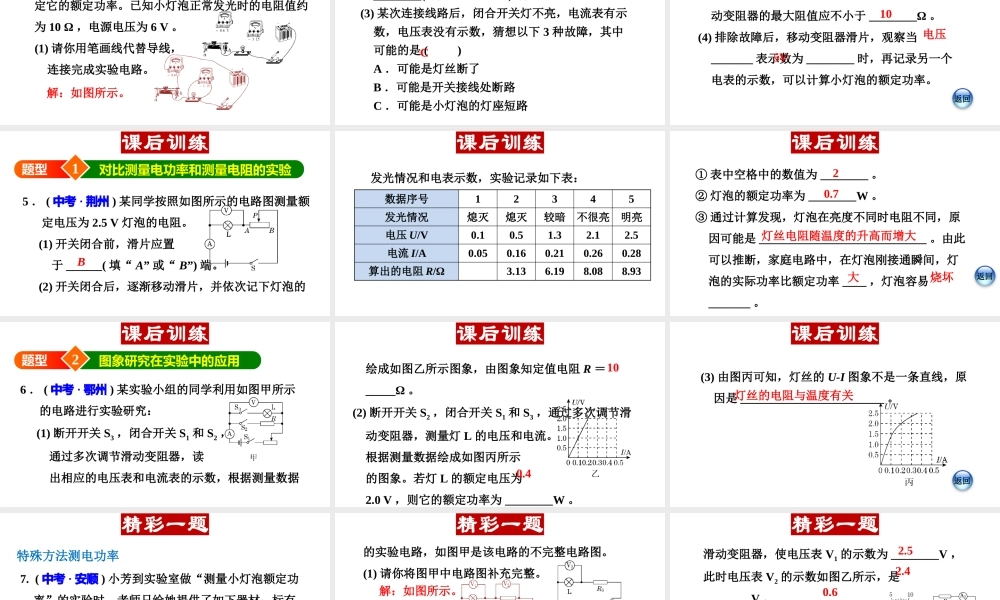

点拨训练课时作业本第十八章 电功率第 3 节 测量小灯泡的电功率12345671 ．实验：测小灯泡的电功率原理：______________ 。(1) 利用伏安法测电功率：如图所示，用电压表测出用电器两端的 ______ ，用电流表测出通过用电器的 ______ ，就可以根据 P ＝ ________ 计算出用电器的电功率。电压知识点用电压表和电流表测量小灯泡的电功率1P ＝UI电流UI(2) 实验用 ____________ 进行控制，当小灯泡两端的电压等于额定电压时，测量的是 ________ 功率；还应测量 ________ 额定电压时的功率和 ________额定电压 ( 约为额定电压的 1.2 倍 ) 时的功率。返回滑动变阻器额定略高于低于2 ． ( 中考 · 盐城 ) 小明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压为 2.5 V ，滑动变阻器规格为“ 20 Ω 2 A” 。(1) 在图甲中，用笔画线代替导线将电路连接完整。解：如图所示。(2) 连接电路时，开关必须 ________ ，滑动变阻器的滑片应移到最 ________( 填“左”或“右” ) 端。(3) 当电压表的示数达到 2 V 时，电流表的示数如图乙所示，其读数为 ________A ，此时，灯泡的功率为 ______W ，为使灯泡正常发光，应将滑片向 ________( 填“左”或“右” ) 移动。断开左0.240.48右(4) 当电压表示数达到 2.5 V 时，无论怎么调节变阻器滑片都无法使电压表示数变大。为了用该灯泡继续完成实验，你的做法是 ________________ 。(5) 解决了 (4) 中问题后，测出电压略大于 2.5 V 时的灯泡功率。为比较灯泡在不同电压下的功率关系，________( 填“需要”或“不需要” ) 重新测量前两次实验数据。返回增加一节干电池不需要3 ．利用如图所示的电路图进行“测量小灯泡电功率”的实验，请分析出现以下各现象时，电路可能出现的故障。 ( 电源、开关、导线及电表均正常 )知识点实验过程中的常见故障2(1) 闭合开关，灯不亮，电压表示数接近电源电压，电流表几乎没有示数： ___________________________________________________ ；(2) 闭合开关，灯不亮，电压表示数为零，而电流表有较大示数： __________________________ ；(3) 开关闭合，灯不亮，电压表和电流表示数均为零：________________________ ；灯丝断路 ( 或灯与灯座没有良好接触，或灯座断路等 )灯被短路 ( 或电压表被短路 )滑动变阻器处断路(4) 开关闭合，灯较亮，但移动滑动变阻器滑片，灯的亮度不...
