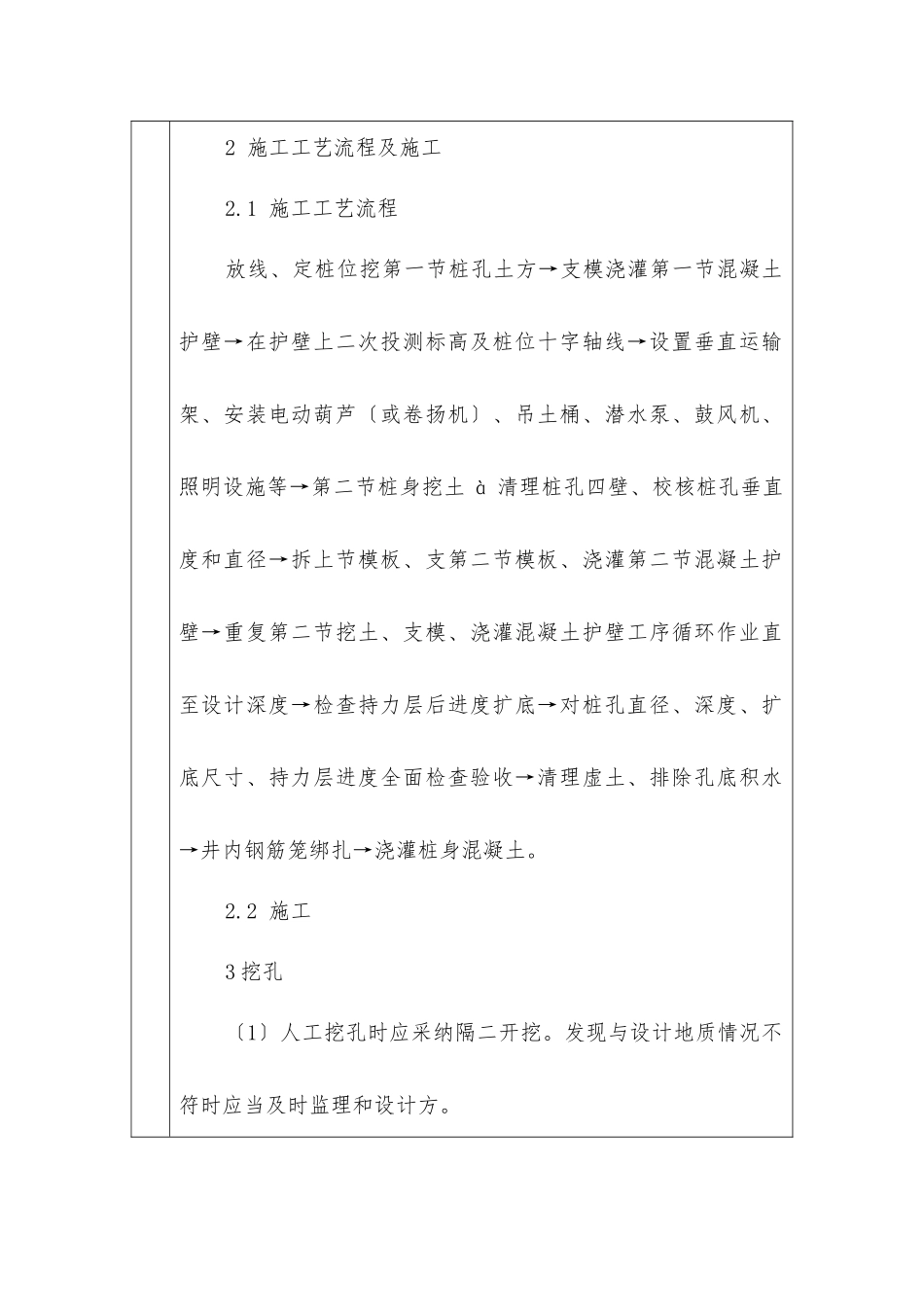

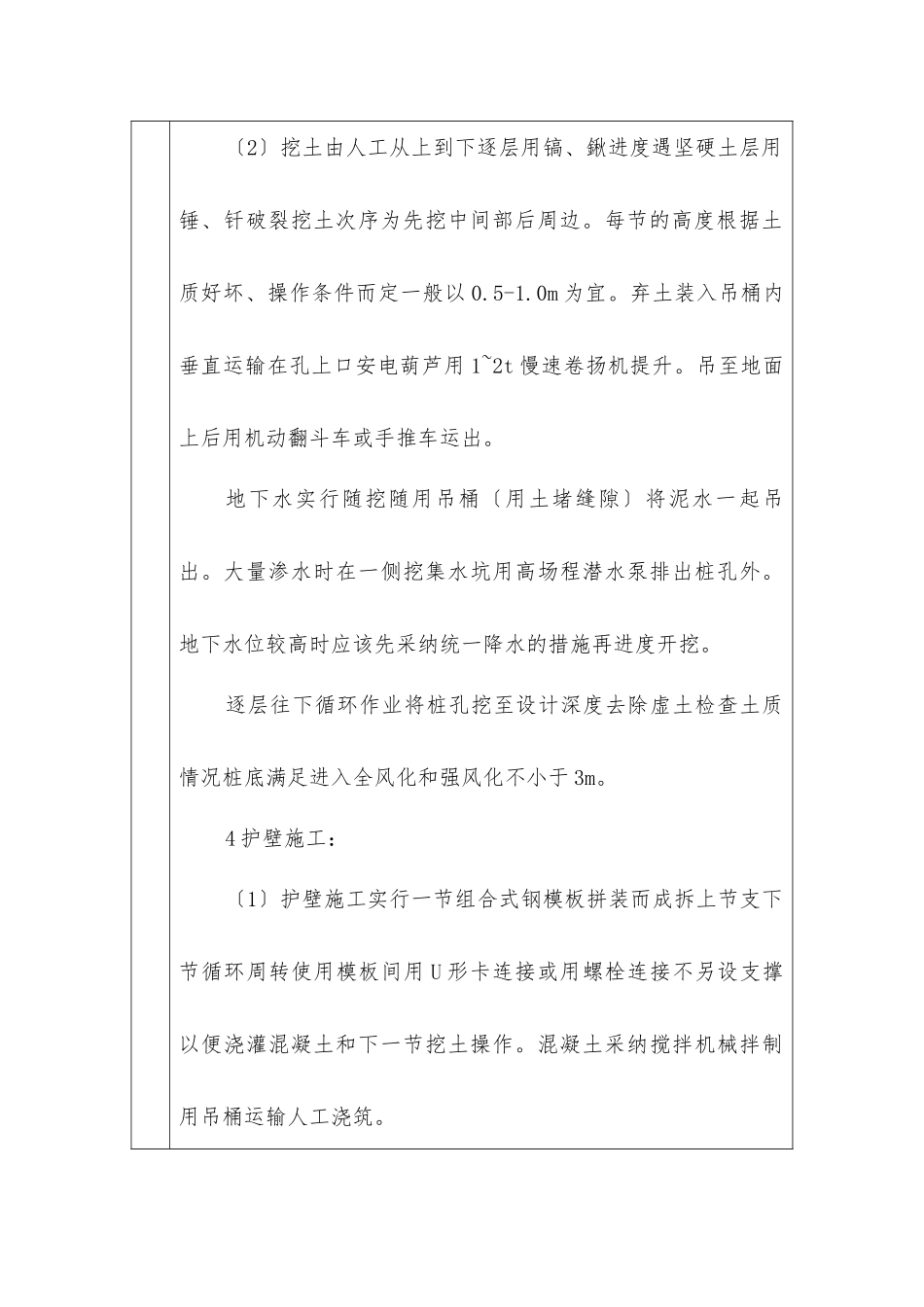

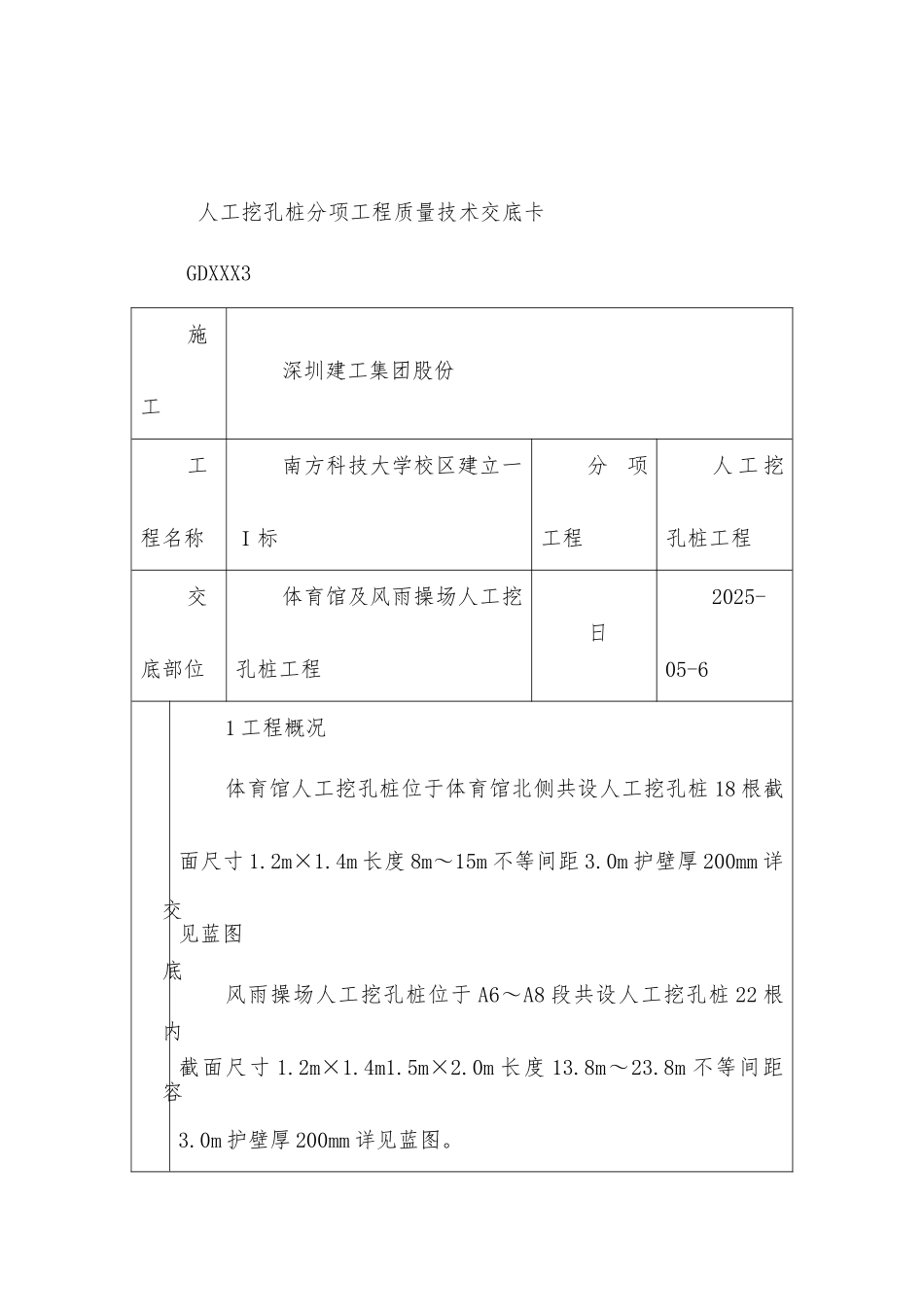

人工挖孔桩分项工程质量技术交底卡GDXXX3施工深圳建工集团股份工程名称南方科技大学校区建立一Ｉ标分项工程人 工 挖孔桩工程交底部位体育馆及风雨操场人工挖孔桩工程日2025-05-6交底内容1 工程概况体育馆人工挖孔桩位于体育馆北侧共设人工挖孔桩 18 根截面尺寸 1.2m×1.4m 长度 8m～15m 不等间距 3.0m 护壁厚 200mm 详见蓝图风雨操场人工挖孔桩位于 A6～A8 段共设人工挖孔桩 22 根截面尺寸 1.2m×1.4m1.5m×2.0m 长度 13.8m～23.8m 不等间距3.0m 护壁厚 200mm 详见蓝图。2 施工工艺流程及施工2.1 施工工艺流程放线、定桩位挖第一节桩孔土方→支模浇灌第一节混凝土护壁→在护壁上二次投测标高及桩位十字轴线→设置垂直运输架、安装电动葫芦〔或卷扬机〕、吊土桶、潜水泵、鼓风机、照明设施等→第二节桩身挖土 à 清理桩孔四壁、校核桩孔垂直度和直径→拆上节模板、支第二节模板、浇灌第二节混凝土护壁→重复第二节挖土、支模、浇灌混凝土护壁工序循环作业直至设计深度→检查持力层后进度扩底→对桩孔直径、深度、扩底尺寸、持力层进度全面检查验收→清理虚土、排除孔底积水→井内钢筋笼绑扎→浇灌桩身混凝土。2.2 施工3 挖孔〔1〕人工挖孔时应采纳隔二开挖。发现与设计地质情况不符时应当及时监理和设计方。〔2〕挖土由人工从上到下逐层用镐、鍬进度遇坚硬土层用锤、钎破裂挖土次序为先挖中间部后周边。每节的高度根据土质好坏、操作条件而定一般以 0.5-1.0m 为宜。弃土装入吊桶内垂直运输在孔上口安电葫芦用 1~2t 慢速卷扬机提升。吊至地面上后用机动翻斗车或手推车运出。地下水实行随挖随用吊桶〔用土堵缝隙〕将泥水一起吊出。大量渗水时在一侧挖集水坑用高场程潜水泵排出桩孔外。地下水位较高时应该先采纳统一降水的措施再进度开挖。逐层往下循环作业将桩孔挖至设计深度去除虚土检查土质情况桩底满足进入全风化和强风化不小于 3m。4 护壁施工：〔1〕护壁施工实行一节组合式钢模板拼装而成拆上节支下节循环周转使用模板间用 U 形卡连接或用螺栓连接不另设支撑以便浇灌混凝土和下一节挖土操作。混凝土采纳搅拌机械拌制用吊桶运输人工浇筑。〔2〕第一节井圈护壁应当符合下述规定：a、井圈中心线与设计轴线的偏向不得大于 20mm；b、井圈顶面应比场地高出 150mm 壁厚比下面井壁厚度增加50mm.〔3〕修筑井圈护壁应当遵守如下规定：a、护壁的厚度、拉结钢筋、配筋、混凝土强度均应当符合设计法律规范和要求；b...
