第1课时　程序框图、顺序结构

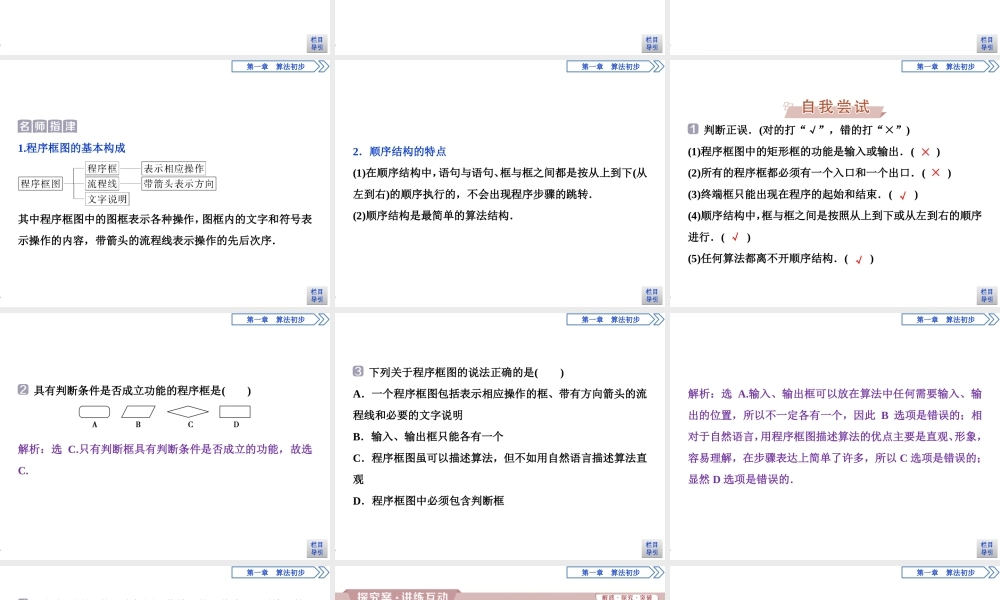

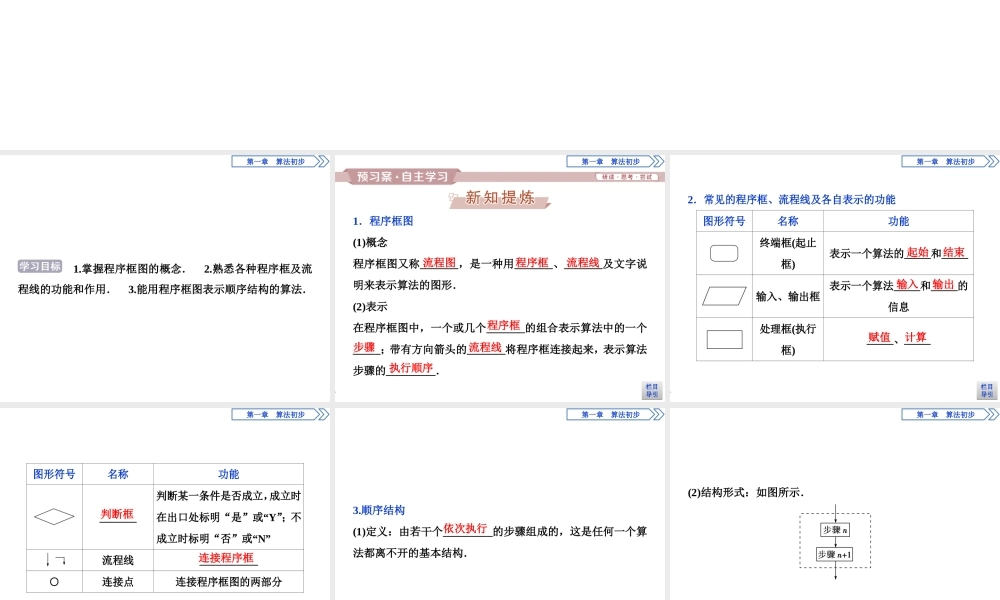

第一章 算法初步1.1.2 程序框图与算法的基本逻辑结构第 1 课时 程序框图、顺序结构第一章 算法初步 1.掌握程序框图的概念． 2.熟悉各种程序框及流程线的功能和作用． 3.能用程序框图表示顺序结构的算法． 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步 1．程序框图 (1)概念 程序框图又称_______，是一种用_______、_______及文字说明来表示算法的图形． (2)表示 在程序框图中，一个或几个_______的组合表示算法中的一个_____；带有方向箭头的_______将程序框连接起来，表示算法步骤的_________． 流程图 程序框 流程线 程序框 步骤 流程线 执行顺序 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步2．常见的程序框、流程线及各自表示的功能 图形符号 名称 功能 终端框(起止框) 表示一个算法的_____和_____ 输入、输出框 表示一个算法_____和_____的信息 处理框(执行框) _____、_____ 起始 结束 输入 输出 赋值 计算 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步图形符号 名称 功能 _______ 判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N” 流程线 ___________ ○ 连接点 连接程序框图的两部分 判断框 连接程序框 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步3.顺序结构 (1)定义：由若干个_________的步骤组成的，这是任何一个算法都离不开的基本结构． 依次执行 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步(2)结构形式：如图所示． 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步 1.程序框图的基本构成 其中程序框图中的图框表示各种操作，图框内的文字和符号表示操作的内容，带箭头的流程线表示操作的先后次序． 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步2．顺序结构的特点 (1)在顺序结构中，语句与语句、框与框之间都是按从上到下(从左到右)的顺序执行的，不会出现程序步骤的跳转． (2)顺序结构是最简单的算法结构． 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步 判断正误．(对的打“√”，错的打“×”) (1)程序框图中的矩形框的功能是输入或输出．( ) (2)所有的程序框都必须有一个入口和一个出口．( ) (3)终端框只能出现在程序的起始和结束．( ) (4)顺序结构中，框与框之间是按照...
