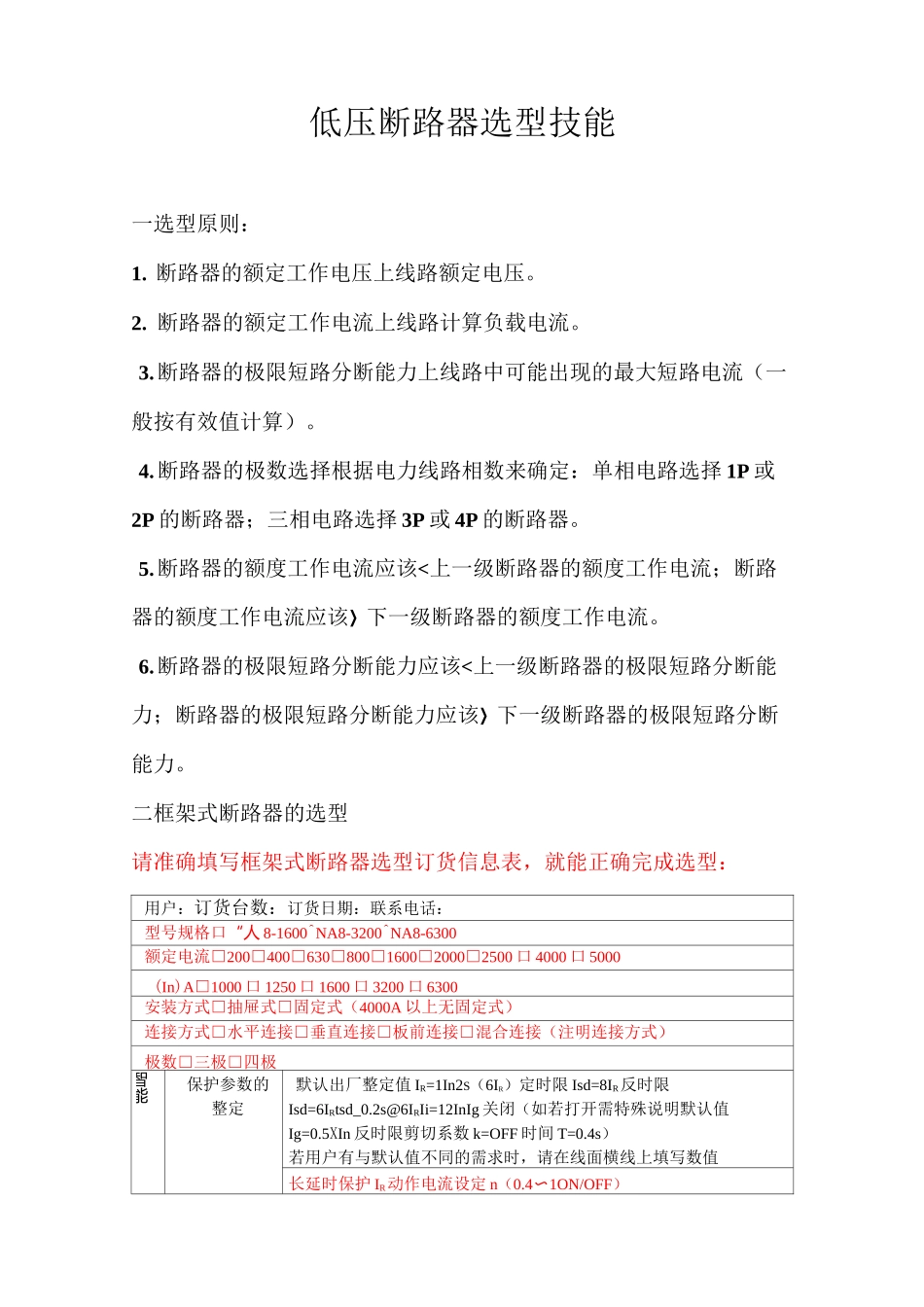

低压断路器选型技能资料

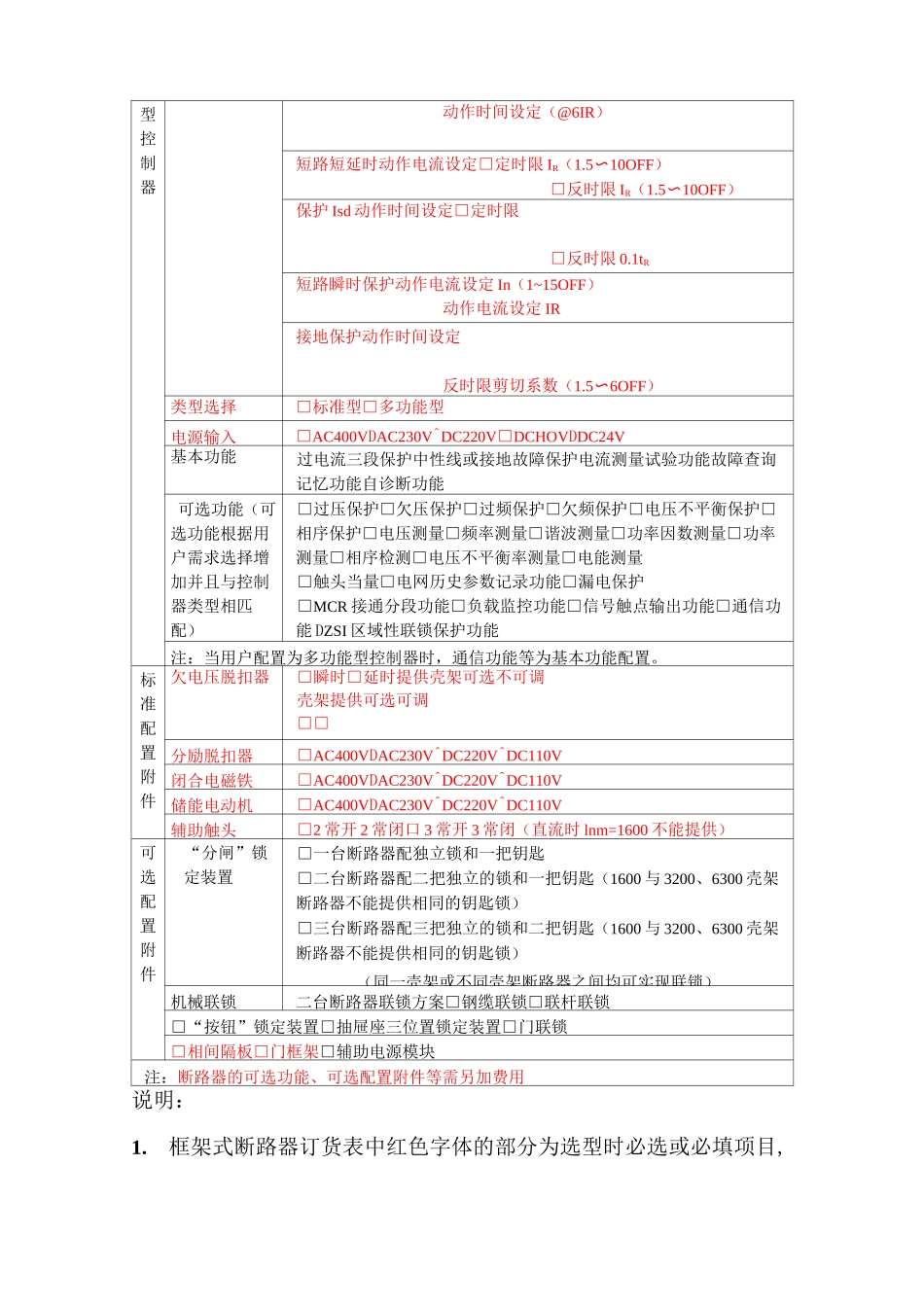

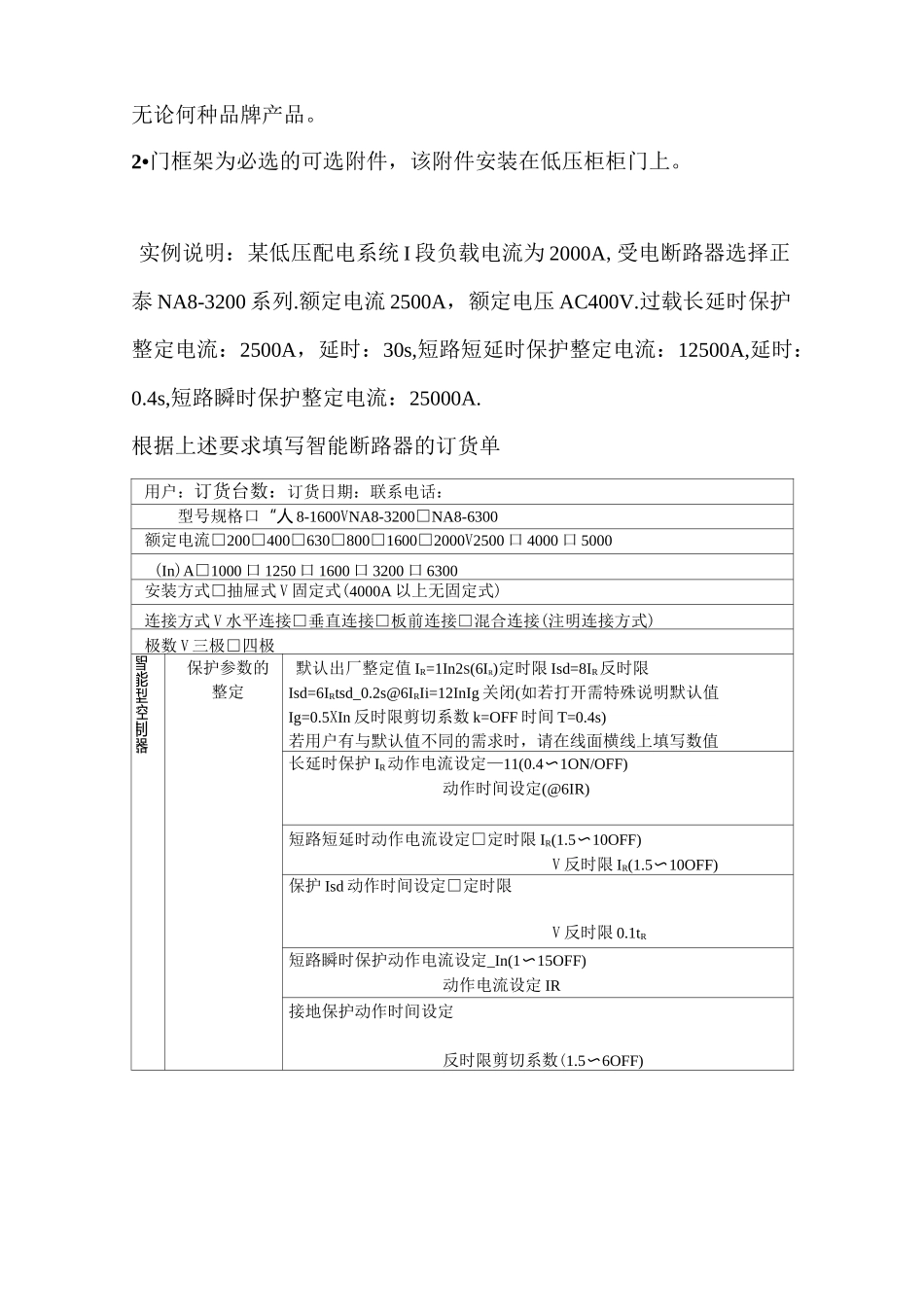

低压断路器选型技能一选型原则：1. 断路器的额定工作电压上线路额定电压。2. 断路器的额定工作电流上线路计算负载电流。3.断路器的极限短路分断能力上线路中可能出现的最大短路电流（一般按有效值计算）。4.断路器的极数选择根据电力线路相数来确定：单相电路选择 1P 或2P 的断路器；三相电路选择 3P 或 4P 的断路器。5.断路器的额度工作电流应该<上一级断路器的额度工作电流；断路器的额度工作电流应该〉下一级断路器的额度工作电流。6.断路器的极限短路分断能力应该<上一级断路器的极限短路分断能力；断路器的极限短路分断能力应该〉下一级断路器的极限短路分断能力。二框架式断路器的选型请准确填写框架式断路器选型订货信息表，就能正确完成选型：用户：订货台数：订货日期：联系电话：型号规格口“人 8-1600^NA8-3200^NA8-6300额定电流□200□400□630□800□1600□2000□2500 口 4000 口 5000(In)A□1000 口 1250 口 1600 口 3200 口 6300安装方式□抽屉式□固定式（4000A 以上无固定式）连接方式□水平连接□垂直连接□板前连接□混合连接（注明连接方式）极数□三极□四极智能保护参数的整定默认出厂整定值 IR=1In2S（6IR）定时限 Isd=8IR反时限Isd=6IRtsd_0.2s@6IRIi=12InIg 关闭（如若打开需特殊说明默认值Ig=0.5XIn 反时限剪切系数 k=OFF 时间 T=0.4s）若用户有与默认值不同的需求时，请在线面横线上填写数值长延时保护 IR动作电流设定 n（0.4〜1ON/OFF）型控制器动作时间设定（@6IR）短路短延时动作电流设定□定时限 IR（1.5〜10OFF）□反时限 IR（1.5〜10OFF）保护 Isd 动作时间设定□定时限□反时限 0.1tR短路瞬时保护动作电流设定 In（1~15OFF）动作电流设定 IR接地保护动作时间设定反时限剪切系数（1.5〜6OFF）类型选择□标准型□多功能型电源输入□AC400VDAC230V^DC220V□DCHOVDDC24V基本功能过电流三段保护中性线或接地故障保护电流测量试验功能故障查询记忆功能自诊断功能可选功能（可选功能根据用户需求选择增加并且与控制器类型相匹配）□过压保护□欠压保护□过频保护□欠频保护□电压不平衡保护□相序保护□电压测量□频率测量□谐波测量□功率因数测量□功率测量□相序检测□电压不平衡率测量□电能测量□触头当量□电网历史参数记录功能□漏电保护□MCR 接通分段功能□负载监控功能□信号触点输出功能□通信功能 DZSI 区域性联锁保护功能注：当用户配置为多功能型控制器时，通...
