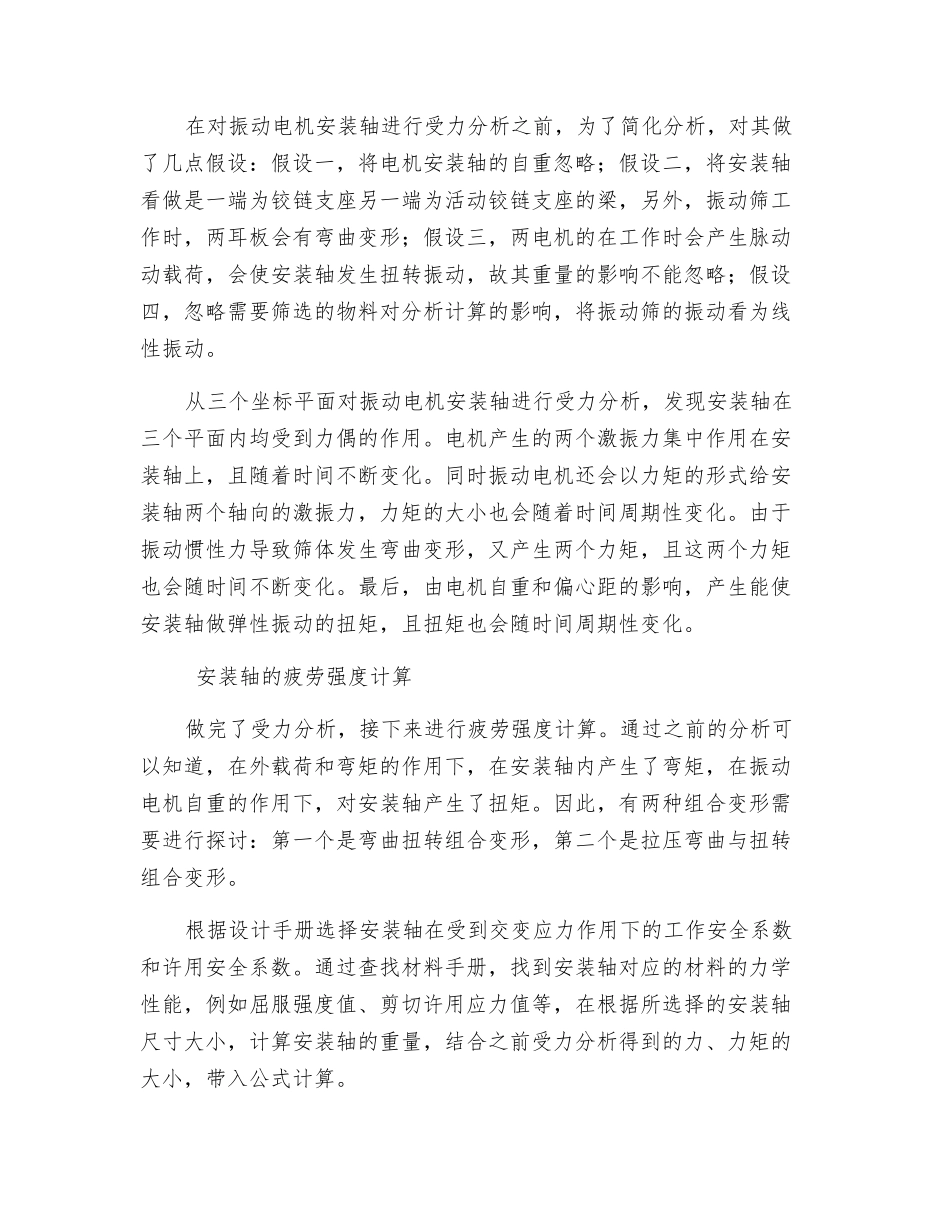

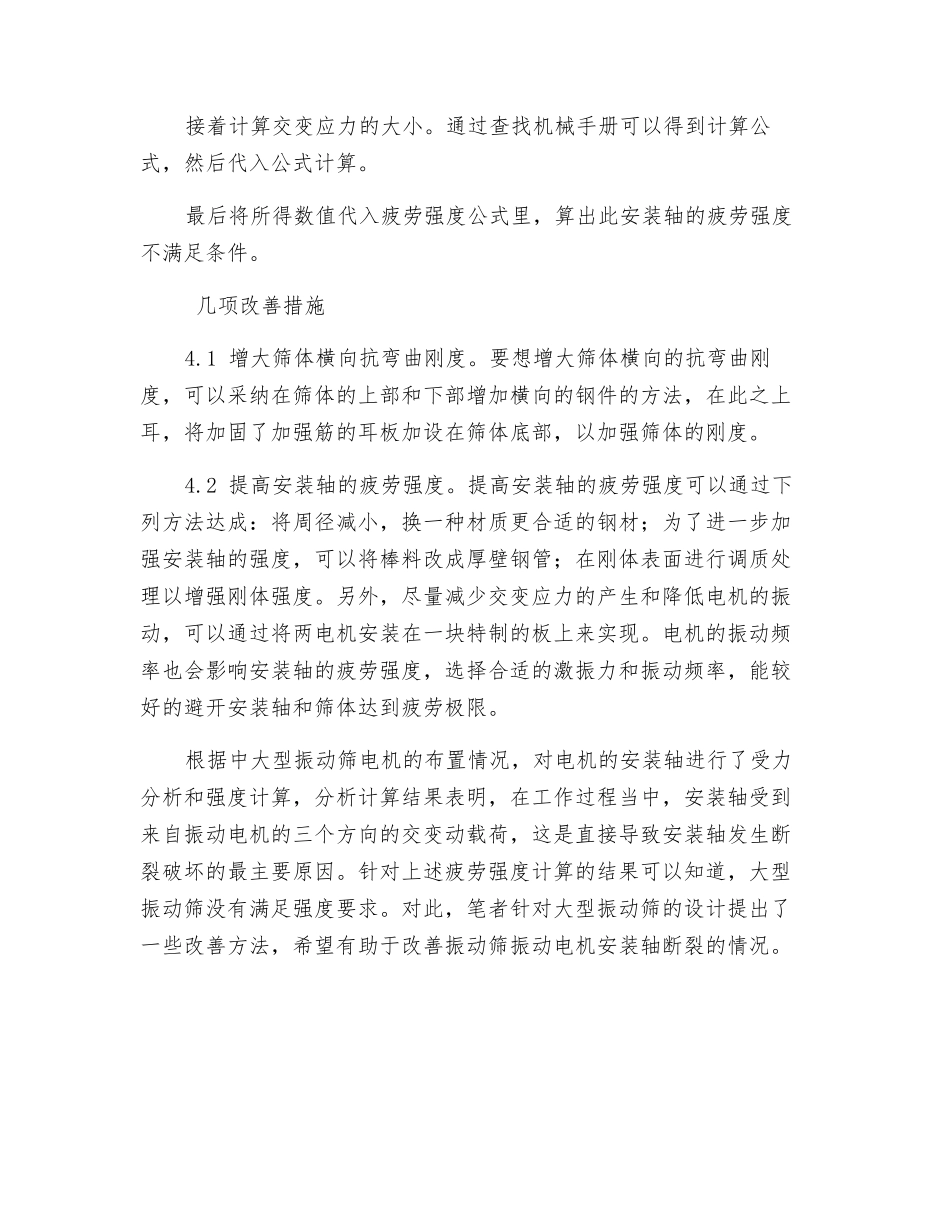

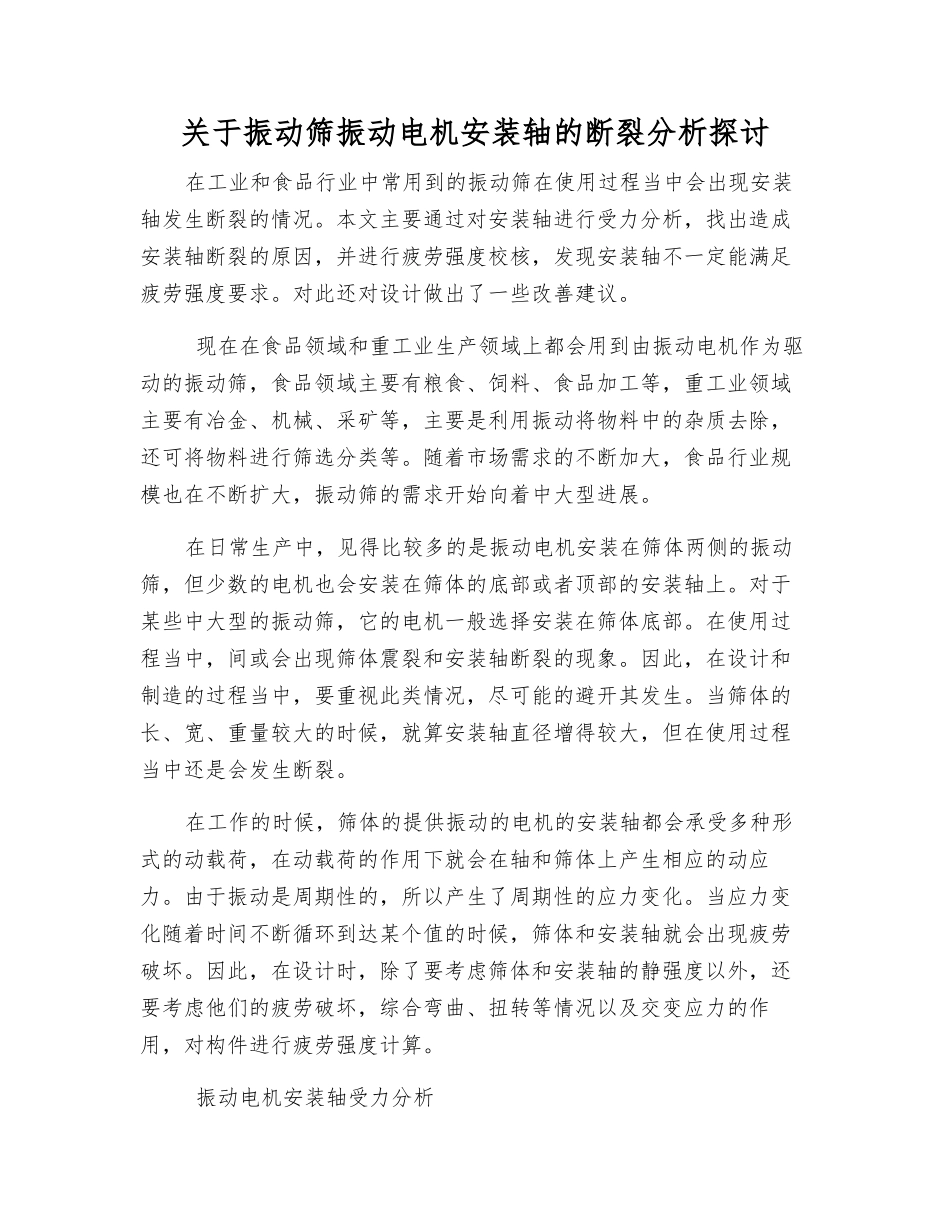

关于振动筛振动电机安装轴的断裂分析探讨在工业和食品行业中常用到的振动筛在使用过程当中会出现安装轴发生断裂的情况。本文主要通过对安装轴进行受力分析，找出造成安装轴断裂的原因，并进行疲劳强度校核，发现安装轴不一定能满足疲劳强度要求。对此还对设计做出了一些改善建议。 现在在食品领域和重工业生产领域上都会用到由振动电机作为驱动的振动筛，食品领域主要有粮食、饲料、食品加工等，重工业领域主要有冶金、机械、采矿等，主要是利用振动将物料中的杂质去除，还可将物料进行筛选分类等。随着市场需求的不断加大，食品行业规模也在不断扩大，振动筛的需求开始向着中大型进展。在日常生产中，见得比较多的是振动电机安装在筛体两侧的振动筛，但少数的电机也会安装在筛体的底部或者顶部的安装轴上。对于某些中大型的振动筛，它的电机一般选择安装在筛体底部。在使用过程当中，间或会出现筛体震裂和安装轴断裂的现象。因此，在设计和制造的过程当中，要重视此类情况，尽可能的避开其发生。当筛体的长、宽、重量较大的时候，就算安装轴直径增得较大，但在使用过程当中还是会发生断裂。在工作的时候，筛体的提供振动的电机的安装轴都会承受多种形式的动载荷，在动载荷的作用下就会在轴和筛体上产生相应的动应力。由于振动是周期性的，所以产生了周期性的应力变化。当应力变化随着时间不断循环到达某个值的时候，筛体和安装轴就会出现疲劳破坏。因此，在设计时，除了要考虑筛体和安装轴的静强度以外，还要考虑他们的疲劳破坏，综合弯曲、扭转等情况以及交变应力的作用，对构件进行疲劳强度计算。 振动电机安装轴受力分析在对振动电机安装轴进行受力分析之前，为了简化分析，对其做了几点假设：假设一，将电机安装轴的自重忽略；假设二，将安装轴看做是一端为铰链支座另一端为活动铰链支座的梁，另外，振动筛工作时，两耳板会有弯曲变形；假设三，两电机的在工作时会产生脉动动载荷，会使安装轴发生扭转振动，故其重量的影响不能忽略；假设四，忽略需要筛选的物料对分析计算的影响，将振动筛的振动看为线性振动。从三个坐标平面对振动电机安装轴进行受力分析，发现安装轴在三个平面内均受到力偶的作用。电机产生的两个激振力集中作用在安装轴上，且随着时间不断变化。同时振动电机还会以力矩的形式给安装轴两个轴向的激振力，力矩的大小也会随着时间周期性变化。由于振动惯性力导致筛体发生弯曲变形，又产生两个力矩，且这两个力矩也会随时间...
