内燃钢轨打磨机使用的安全措施及使用方法

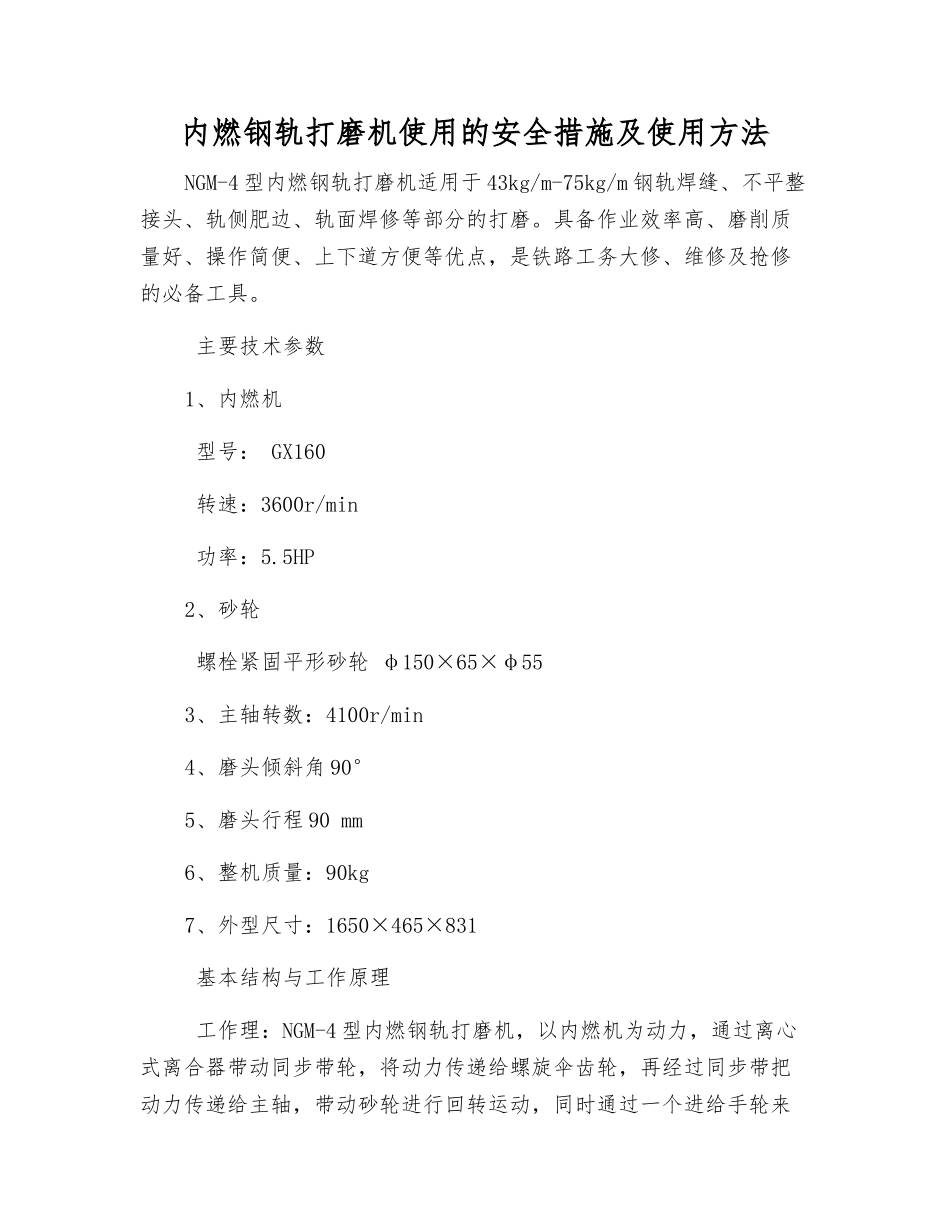

内燃钢轨打磨机使用的安全措施及使用方法_第1页
1/4

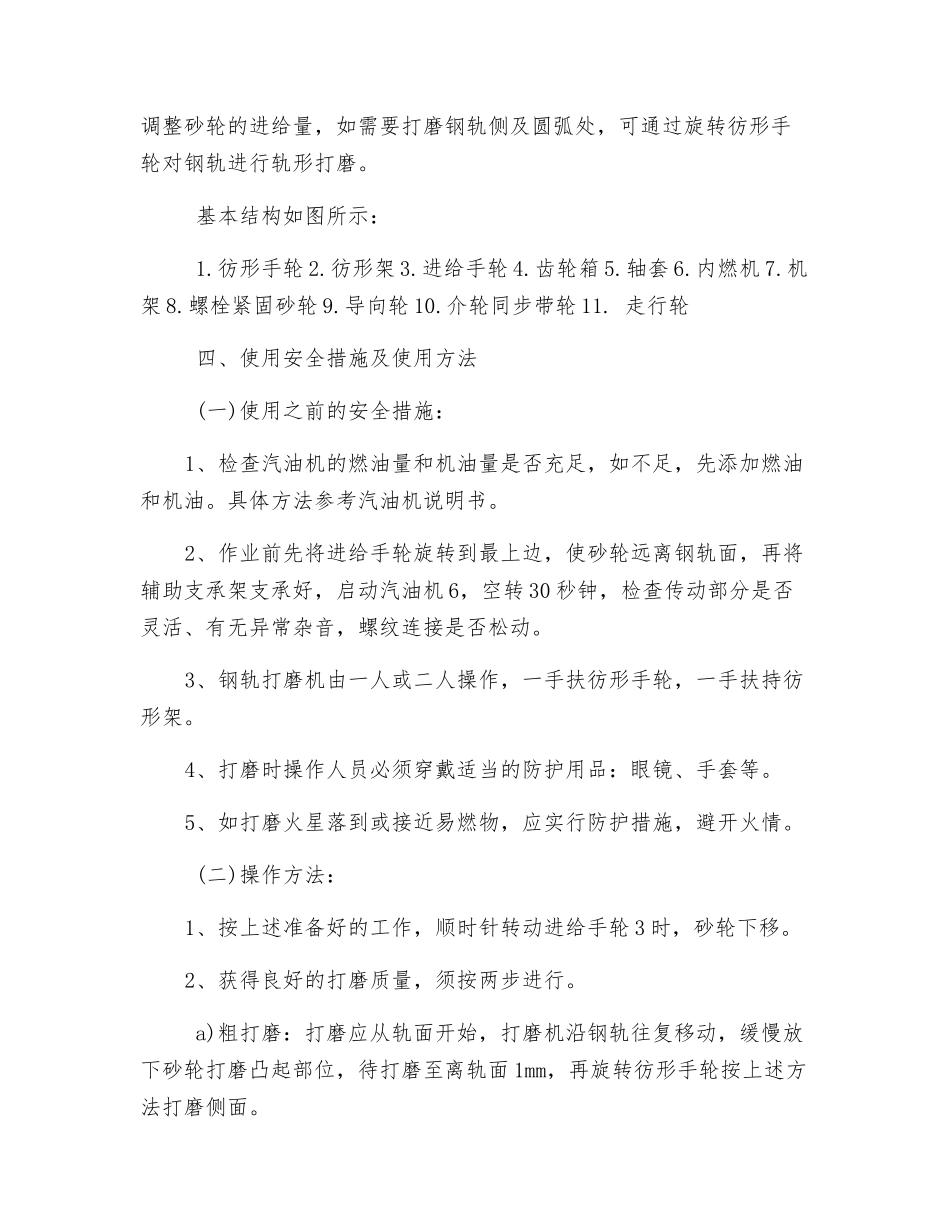

内燃钢轨打磨机使用的安全措施及使用方法_第2页
2/4

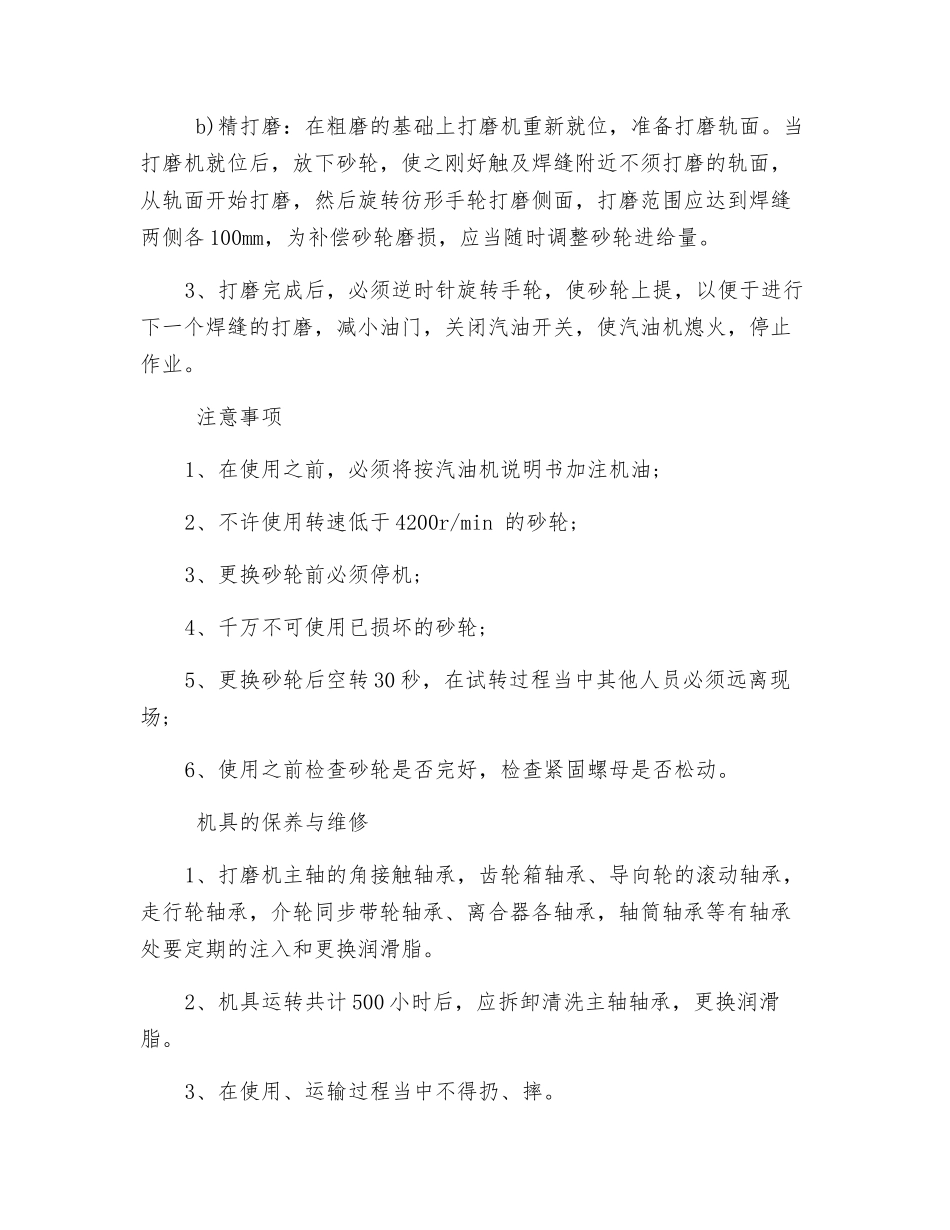

内燃钢轨打磨机使用的安全措施及使用方法_第3页
3/4
内燃钢轨打磨机使用的安全措施及使用方法NGM-4 型内燃钢轨打磨机适用于 43kg/m-75kg/m 钢轨焊缝、不平整接头、轨侧肥边、轨面焊修等部分的打磨。具备作业效率高、磨削质量好、操作简便、上下道方便等优点,是铁路工务大修、维修及抢修的必备工具。 主要技术参数1、内燃机 型号: GX160 转速:3600r/min 功率:5.5HP2、砂轮 螺栓紧固平形砂轮 φ150×65×φ553、主轴转数:4100r/min4、磨头倾斜角 90°5、磨头行程 90 mm6、整机质量:90kg7、外型尺寸:1650×465×831 基本结构与工作原理 工作理:NGM-4 型内燃钢轨打磨机,以内燃机为动力,通过离心式离合器带动同步带轮,将动力传递给螺旋伞齿轮,再经过同步带把动力传递给主轴,带动砂轮进行回转运动,同时通过一个进给手轮来调整砂轮的进给量,如需要打磨钢轨侧及圆弧处,可通过旋转彷形手轮对钢轨进行轨形打磨。 基本结构如图所示: 1.彷形手轮 2.彷形架 3.进给手轮 4.齿轮箱 5.轴套 6.内燃机 7.机架 8.螺栓紧固砂轮 9.导向轮 10.介轮同步带轮 11. 走行轮 四、使用安全措施及使用方法 (一)使用之前的安全措施:1、检查汽油机的燃油量和机油量是否充足,如不足,先添加燃油和机油。具体方法参考汽油机说明书。2、作业前先将进给手轮旋转到最上边,使砂轮远离钢轨面,再将辅助支承架支承好,启动汽油机 6,空转 30 秒钟,检查传动部分是否灵活、有无异常杂音,螺纹连接是否松动。3、钢轨打磨机由一人或二人操作,一手扶彷形手轮,一手扶持彷形架。4、打磨时操作人员必须穿戴适当的防护用品:眼镜、手套等。5、如打磨火星落到或接近易燃物,应实行防护措施,避开火情。 (二)操作方法:1、按上述准备好的工作,顺时针转动进给手轮 3 时,砂轮下移。2、获得良好的打磨质量,须按两步进行。 a)粗打磨:打磨应从轨面开始,打磨机沿钢轨往复移动,缓慢放下砂轮打磨凸起部位,待打磨至离轨面 1mm,再旋转彷形手轮按上述方法打磨侧面。 b)精打磨:在粗磨的基础上打磨机重新就位,准备打磨轨面。当打磨机就位后,放下砂轮,使之刚好触及焊缝附近不须打磨的轨面,从轨面开始打磨,然后旋转彷形手轮打磨侧面,打磨范围应达到焊缝两侧各 100mm,为补偿砂轮磨损,应当随时调整砂轮进给量。3、打磨完成后,必须逆时针旋转手轮,使砂轮上提,以便于进行下一个焊缝的打磨,减小油门,关闭汽油开关,使汽油机熄火,停止作业。 注意事项1、在使用之前,必须将按汽油机说...
