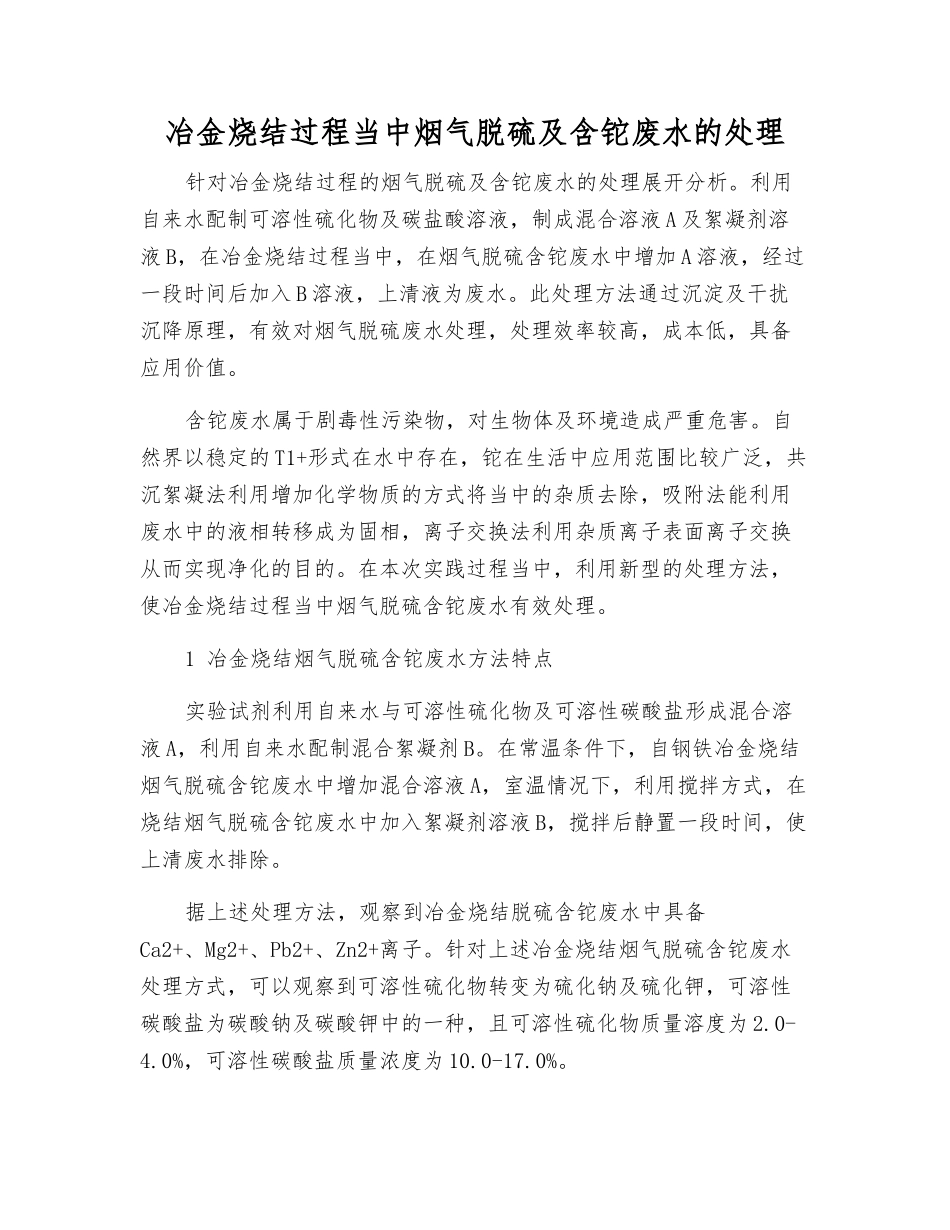

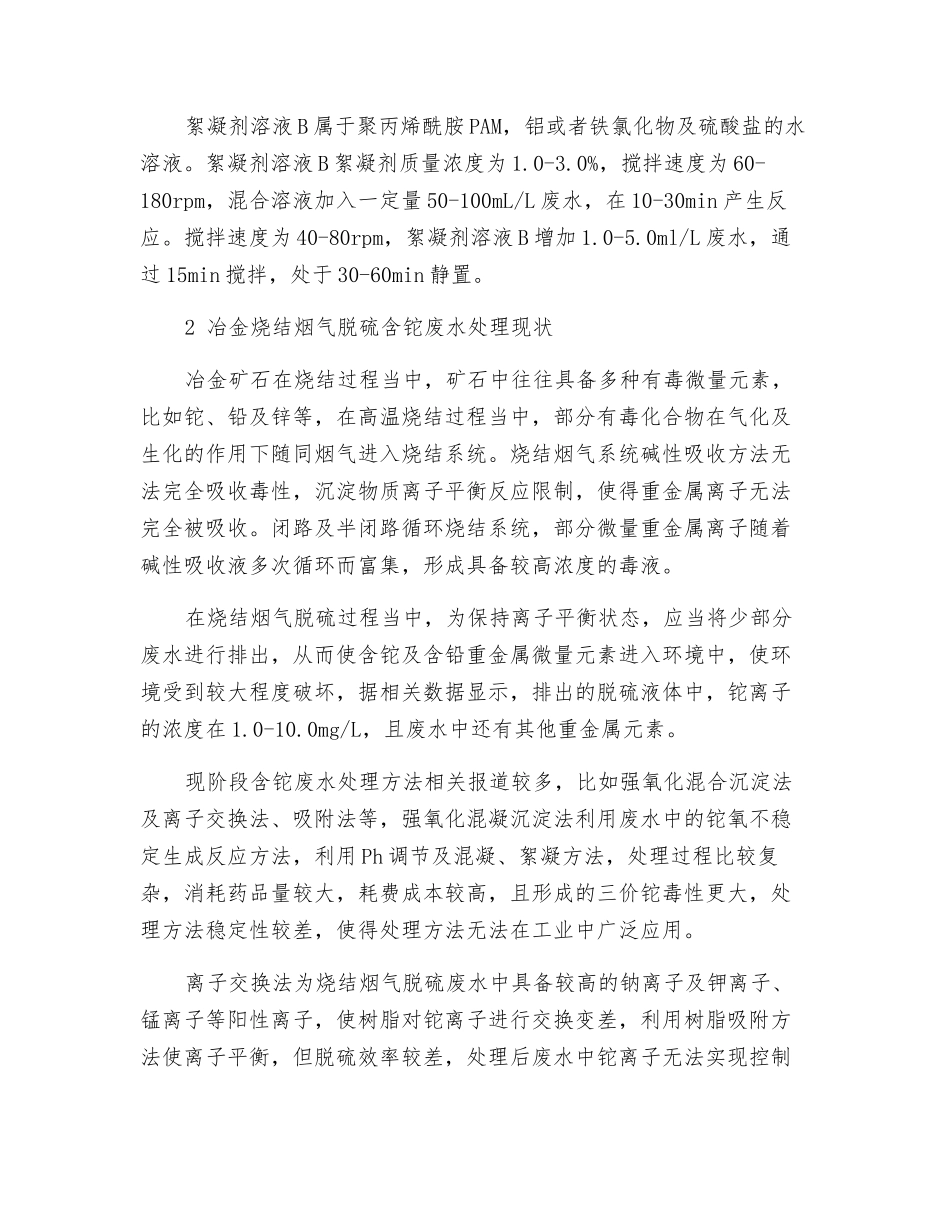

冶金烧结过程当中烟气脱硫及含铊废水的处理针对冶金烧结过程的烟气脱硫及含铊废水的处理展开分析。利用自来水配制可溶性硫化物及碳盐酸溶液，制成混合溶液 A 及絮凝剂溶液 B，在冶金烧结过程当中，在烟气脱硫含铊废水中增加 A 溶液，经过一段时间后加入 B 溶液，上清液为废水。此处理方法通过沉淀及干扰沉降原理，有效对烟气脱硫废水处理，处理效率较高，成本低，具备应用价值。含铊废水属于剧毒性污染物，对生物体及环境造成严重危害。自然界以稳定的 T1+形式在水中存在，铊在生活中应用范围比较广泛，共沉絮凝法利用增加化学物质的方式将当中的杂质去除，吸附法能利用废水中的液相转移成为固相，离子交换法利用杂质离子表面离子交换从而实现净化的目的。在本次实践过程当中，利用新型的处理方法，使冶金烧结过程当中烟气脱硫含铊废水有效处理。1 冶金烧结烟气脱硫含铊废水方法特点实验试剂利用自来水与可溶性硫化物及可溶性碳酸盐形成混合溶液 A，利用自来水配制混合絮凝剂 B。在常温条件下，自钢铁冶金烧结烟气脱硫含铊废水中增加混合溶液 A，室温情况下，利用搅拌方式，在烧结烟气脱硫含铊废水中加入絮凝剂溶液 B，搅拌后静置一段时间，使上清废水排除。据上述处理方法，观察到冶金烧结脱硫含铊废水中具备Ca2+、Mg2+、Pb2+、Zn2+离子。针对上述冶金烧结烟气脱硫含铊废水处理方式，可以观察到可溶性硫化物转变为硫化钠及硫化钾，可溶性碳酸盐为碳酸钠及碳酸钾中的一种，且可溶性硫化物质量溶度为 2.0-4.0%，可溶性碳酸盐质量浓度为 10.0-17.0%。絮凝剂溶液 B 属于聚丙烯酰胺 PAM，铝或者铁氯化物及硫酸盐的水溶液。絮凝剂溶液 B 絮凝剂质量浓度为 1.0-3.0%，搅拌速度为 60-180rpm，混合溶液加入一定量 50-100mL/L 废水，在 10-30min 产生反应。搅拌速度为 40-80rpm，絮凝剂溶液 B 增加 1.0-5.0ml/L 废水，通过 15min 搅拌，处于 30-60min 静置。2 冶金烧结烟气脱硫含铊废水处理现状冶金矿石在烧结过程当中，矿石中往往具备多种有毒微量元素，比如铊、铅及锌等，在高温烧结过程当中，部分有毒化合物在气化及生化的作用下随同烟气进入烧结系统。烧结烟气系统碱性吸收方法无法完全吸收毒性，沉淀物质离子平衡反应限制，使得重金属离子无法完全被吸收。闭路及半闭路循环烧结系统，部分微量重金属离子随着碱性吸收液多次循环而富集，形成具备较高浓度的毒液。在烧结烟气脱硫过程当中，为保持离子平衡状态，应当...
