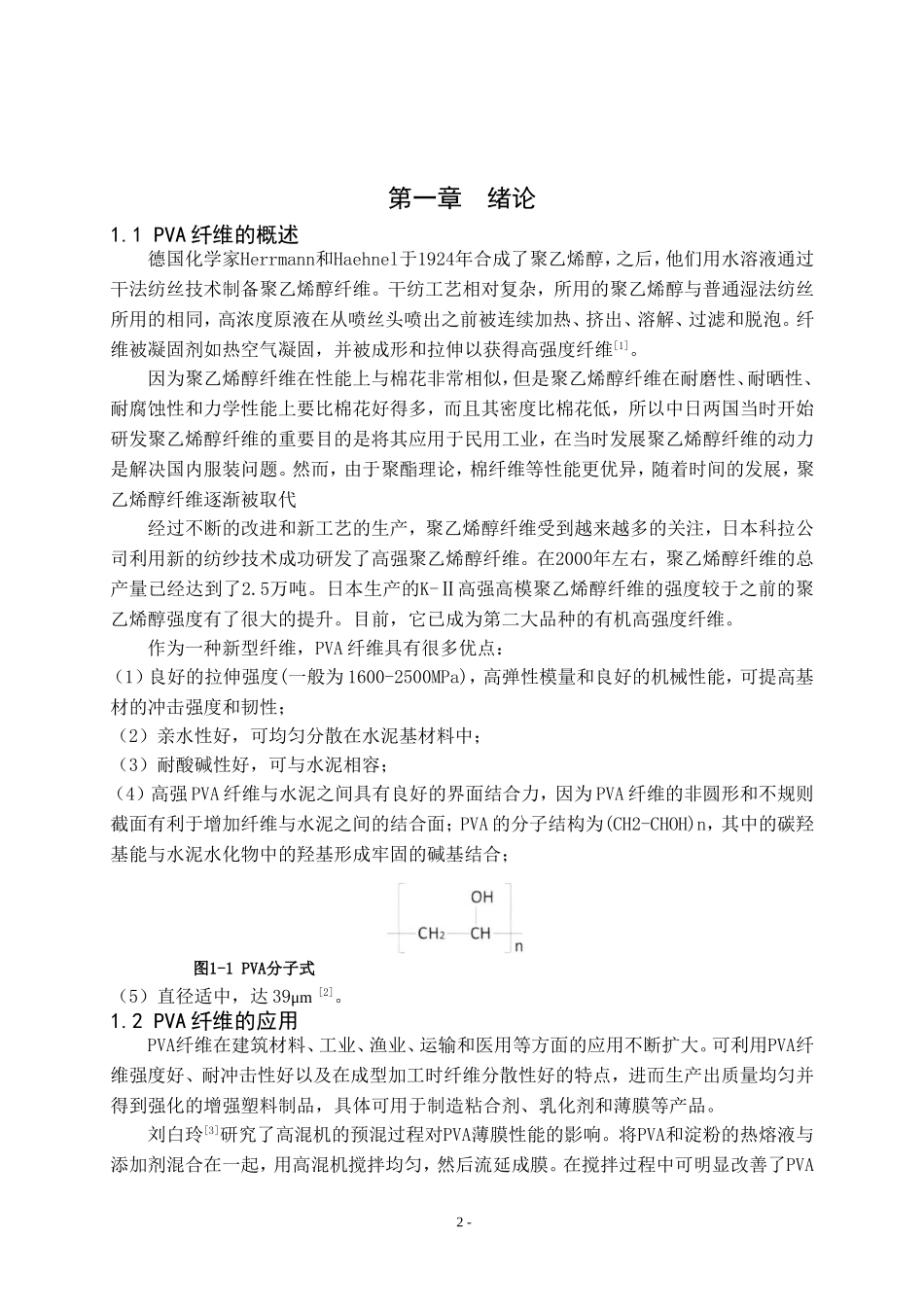

摘 要混凝土是目前土木工程界使用最多的一种建筑材料，但是随着混凝土技术的不断发展，人们对材料复合技术认识不断提高，对混凝土的性能要求大大提高，不仅要保证混凝土的强度，更要保证混凝土的耐久性等一些其他性能。而利用纤维特性可以弥补这些缺陷。PVA（聚乙烯醇）纤维可以有效的提高混凝土的抗压强度、抗冻性，从而提高混凝土的耐久性以及抗变形性同时可以改善混凝土的和易性，对提高混凝土的使用寿命有很大的意义。本文对混凝土的纤维以及 PVA 改性混凝土的工作性能、力学性能、抗裂增韧性能等进行综述研究；并通过实验制备 PVA 纤维混凝土，研究 PVA 纤维对混凝土的坍落度、抗压强度的影响；最后对 PVA 纤维混凝土的发展方向进行了预测。研究表明：（1）在混凝土中加入的 PVA 纤维具有良好的拉伸强度、高弹性模量，可以提高混凝土的各项性能。（2）PVA 纤维加入到混凝土中会导致其稠度增大进而引起混凝土坍落度的下降。（3）在一定范围内，掺加 PVA 纤维会提高混凝土的抗压强度。（3）低掺量的 PVA 纤维也会增强水泥基材料的韧性；实验表明：（1）PVA 纤维掺加到混凝土中会增加混凝土的单位用水量，导致混凝土的坍落度降低了 15%。（2）PVA 纤维掺量为 0.2%时对混凝土的抗压强度影响最为显著，其 28d 强度提高了 31%。关键词：聚乙烯醇纤维；混凝土；抗压强度；耐久性；坍落度 1 -第一章 绪论1.1 PVA 纤维的概述德国化学家Herrmann和Haehnel于1924年合成了聚乙烯醇，之后，他们用水溶液通过干法纺丝技术制备聚乙烯醇纤维。干纺工艺相对复杂，所用的聚乙烯醇与普通湿法纺丝所用的相同，高浓度原液在从喷丝头喷出之前被连续加热、挤出、溶解、过滤和脱泡。纤维被凝固剂如热空气凝固，并被成形和拉伸以获得高强度纤维[1]。因为聚乙烯醇纤维在性能上与棉花非常相似，但是聚乙烯醇纤维在耐磨性、耐晒性、耐腐蚀性和力学性能上要比棉花好得多，而且其密度比棉花低，所以中日两国当时开始研发聚乙烯醇纤维的重要目的是将其应用于民用工业，在当时发展聚乙烯醇纤维的动力是解决国内服装问题。然而，由于聚酯理论，棉纤维等性能更优异，随着时间的发展，聚乙烯醇纤维逐渐被取代经过不断的改进和新工艺的生产，聚乙烯醇纤维受到越来越多的关注，日本科拉公司利用新的纺纱技术成功研发了高强聚乙烯醇纤维。在2000年左右，聚乙烯醇纤维的总产量已经达到了2.5万吨。日本生产的K-Ⅱ高强高模聚乙烯醇纤维的强度较于之前的聚乙...
