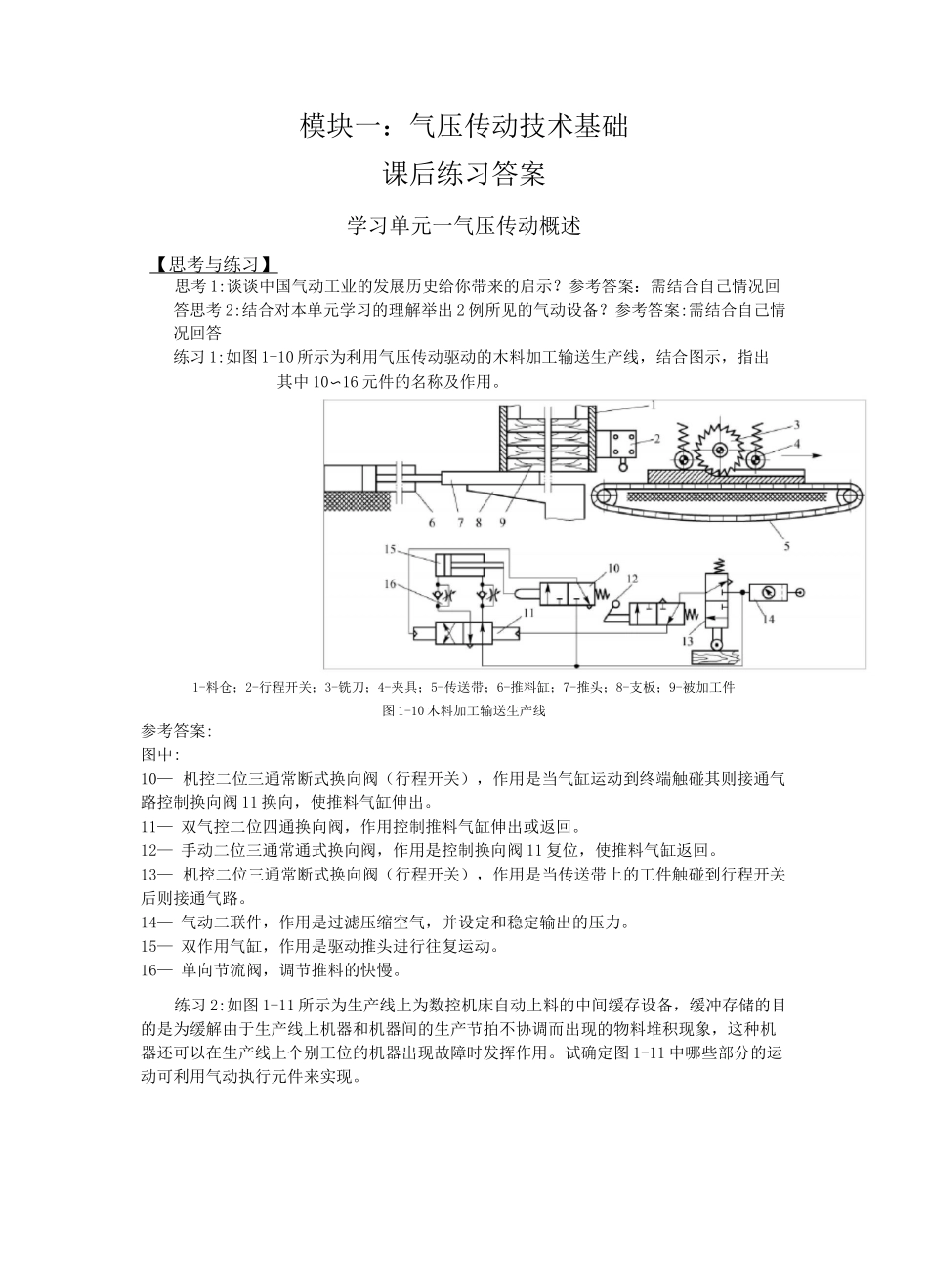

模块一：气压传动技术基础课后练习答案学习单元一气压传动概述【思考与练习】思考 1:谈谈中国气动工业的发展历史给你带来的启示
参考答案：需结合自己情况回答思考 2:结合对本单元学习的理解举出 2 例所见的气动设备
参考答案:需结合自己情况回答练习 1:如图 1-10 所示为利用气压传动驱动的木料加工输送生产线，结合图示，指出其中 10〜16 元件的名称及作用
1-料仓；2-行程开关；3-铣刀；4-夹具；5-传送带；6-推料缸；7-推头；8-支板；9-被加工件图 1-10 木料加工输送生产线参考答案:图中:10— 机控二位三通常断式换向阀（行程开关），作用是当气缸运动到终端触碰其则接通气路控制换向阀 11 换向，使推料气缸伸出
11— 双气控二位四通换向阀，作用控制推料气缸伸出或返回
12— 手动二位三通常通式换向阀，作用是控制换向阀 11 复位，使推料气缸返回
13— 机控二位三通常断式换向阀（行程开关），作用是当传送带上的工件触碰到行程开关后则接通气路
14— 气动二联件，作用是过滤压缩空气，并设定和稳定输出的压力
15— 双作用气缸，作用是驱动推头进行往复运动
16— 单向节流阀，调节推料的快慢

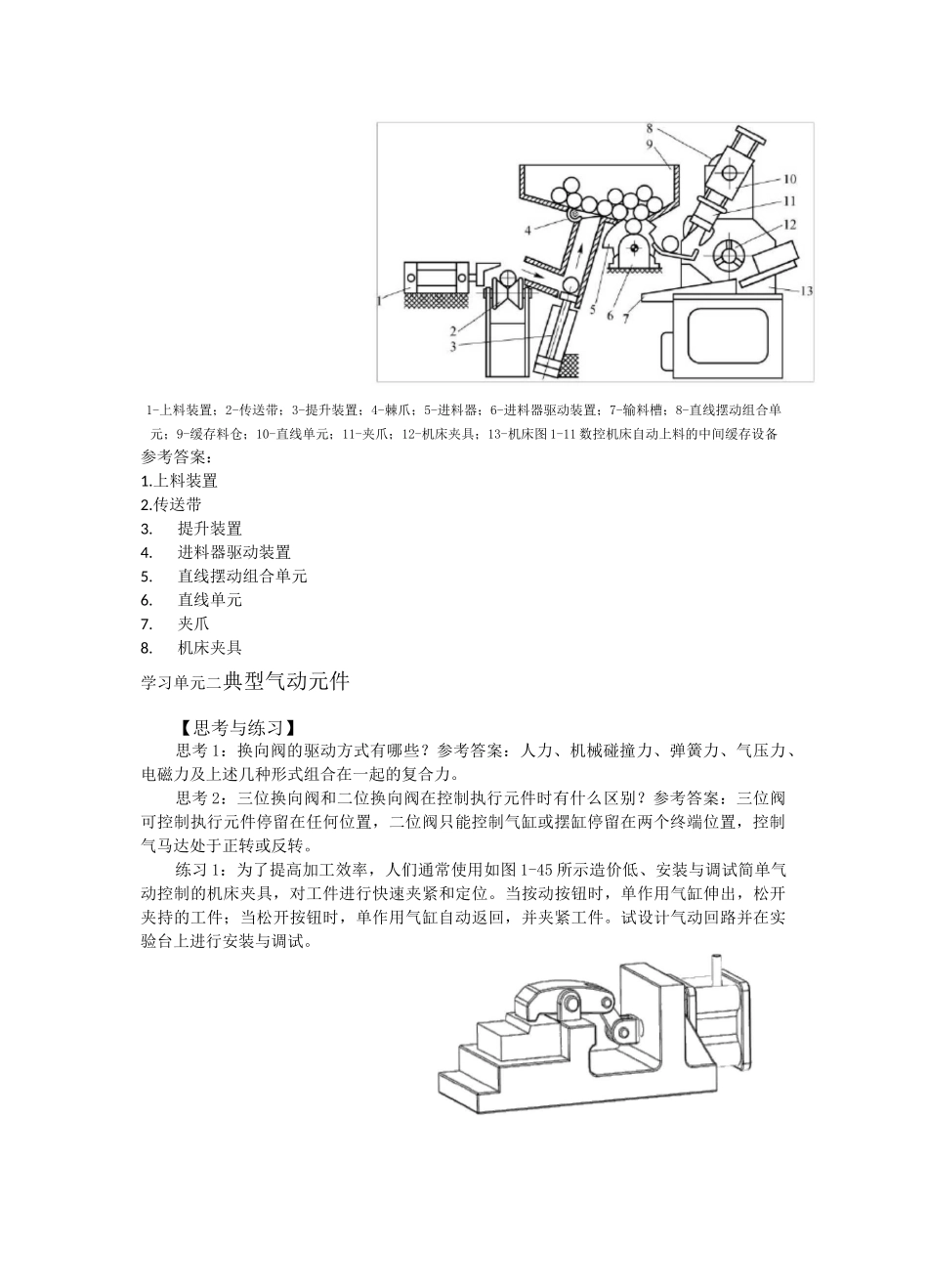

练习 2:如图 1-11 所示为生产线上为数控机床自动上料的中间缓存设备，缓冲存储的目的是为缓解由于生产线上机器和机器间的生产节拍不协调而出现的物料堆积现象，这种机器还可以在生产线上个别工位的机器出现故障时发挥作用
试确定图 1-11 中哪些部分的运动可利用气动执行元件来实现
1-上料装置；2-传送带；3-提升装置；4-棘爪；5-进料器；6-进料器驱动装置；7-输料槽；8-直线摆动组合单元；9-缓存料仓；10-直线单元；11-夹爪；12-机床夹具；13-机床图 1-11 数控机床自动上料的中间缓存设备参考答案：1
进料器驱动装置5
直线摆动组合单
