变压器整体密封检查及渗漏油缺陷的处理

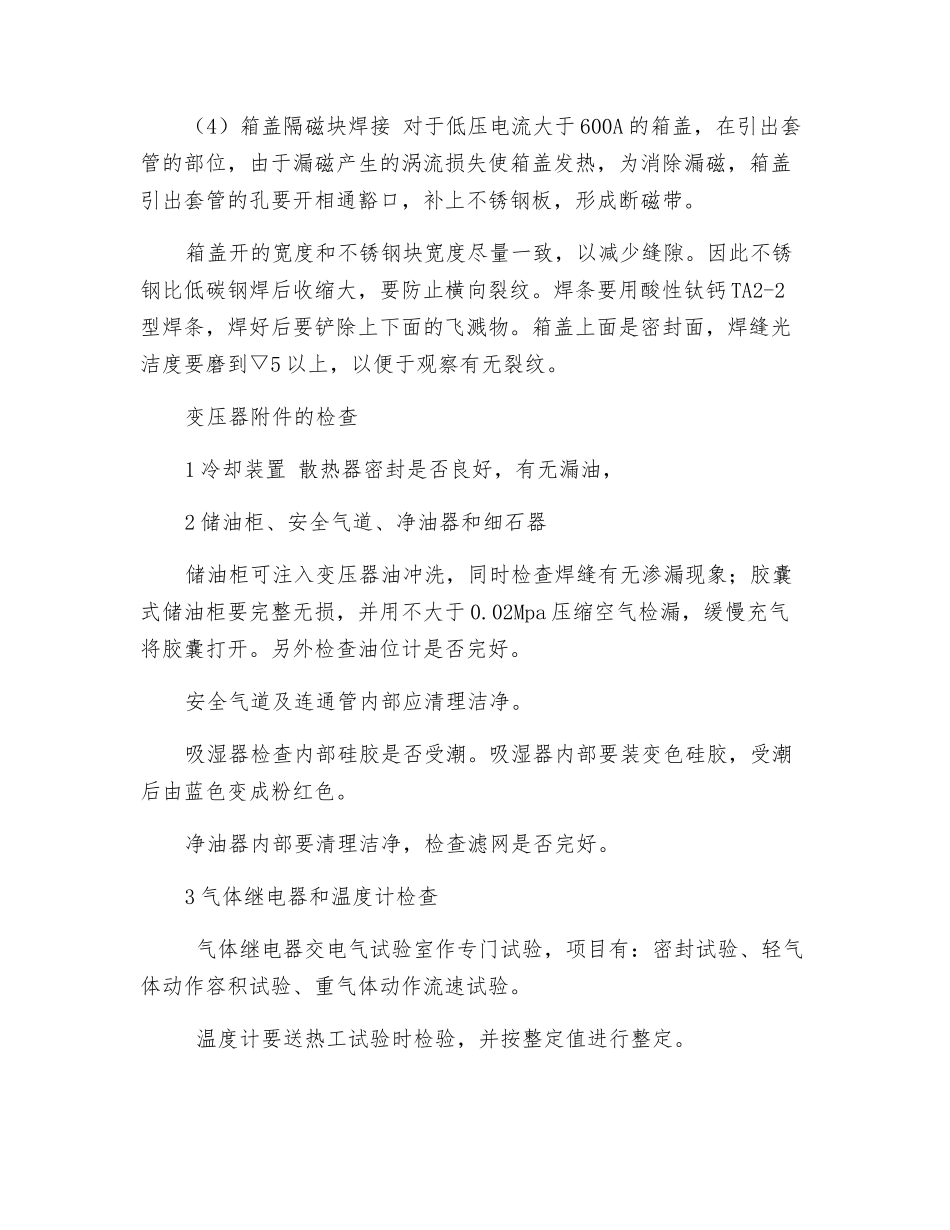

变压器整体密封检查及渗漏油缺陷的处理1 整齐密封检查为了进一步保证变压器密封安全情况，通过试验可以发现制造或安装上的问题，及早得到处理，减少损失。一般采纳油柱压力试验法，对于油浸式一般变压器采纳高于附件最高点 300㎜的油柱压力，密封式变压器用高于附件最高点 600㎜的油柱压力，进行试验。两者要求不同，是因为油箱的承压力不相同。注油前要关闭通往油枕的阀门，加入与变压器内相同而且合格的油，试验持续 3 小时，认真检查没有发现渗漏，就算通过。为了进一步保证油的流动性，试验时油温要大于 10℃。2 渗漏油缺陷处理（1）密封材料问题 中小型变压器大多采纳耐油橡胶作密封。因此运转一段时间以后，脚垫龟裂，失去弹性，造成漏油。因此，修理中所使用的橡胶件要选择合乎的密封脚垫，在组装各部件的接触面时，要严肃把关，使脚垫的压缩量不超过 1/3，螺钉不能过分压紧，以免造成脚垫永久变形。（2）焊接缝漏油 小型变压器油箱钢板厚度不小于 3㎜，散热管厚度不小于 1.2㎜，否则在组合焊接时易发生虚焊现象，特别当采纳小电流焊接时更是如此，虚焊处经搬运，安装等震动现象易于漏油。（3）散热管漏油 散热管用冷轧钢带经多锟成型后，经高频电阻焊接而成，与发现裂口，应用气焊补焊。（4）箱盖隔磁块焊接 对于低压电流大于 600A 的箱盖，在引出套管的部位，由于漏磁产生的涡流损失使箱盖发热，为消除漏磁，箱盖引出套管的孔要开相通豁口，补上不锈钢板，形成断磁带。箱盖开的宽度和不锈钢块宽度尽量一致，以减少缝隙。因此不锈钢比低碳钢焊后收缩大，要防止横向裂纹。焊条要用酸性钛钙 TA2-2型焊条，焊好后要铲除上下面的飞溅物。箱盖上面是密封面，焊缝光洁度要磨到▽5 以上，以便于观察有无裂纹。变压器附件的检查1 冷却装置 散热器密封是否良好，有无漏油，2 储油柜、安全气道、净油器和细石器储油柜可注入变压器油冲洗，同时检查焊缝有无渗漏现象；胶囊式储油柜要完整无损，并用不大于 0.02Mpa 压缩空气检漏，缓慢充气将胶囊打开。另外检查油位计是否完好。安全气道及连通管内部应清理洁净。吸湿器检查内部硅胶是否受潮。吸湿器内部要装变色硅胶，受潮后由蓝色变成粉红色。净油器内部要清理洁净，检查滤网是否完好。3 气体继电器和温度计检查 气体继电器交电气试验室作专门试验，项目有：密封试验、轻气体动作容积试验、重气体动作流速试验。 温度计要送热工试验时检验，并按整定值进行整定。4 套管的检...
