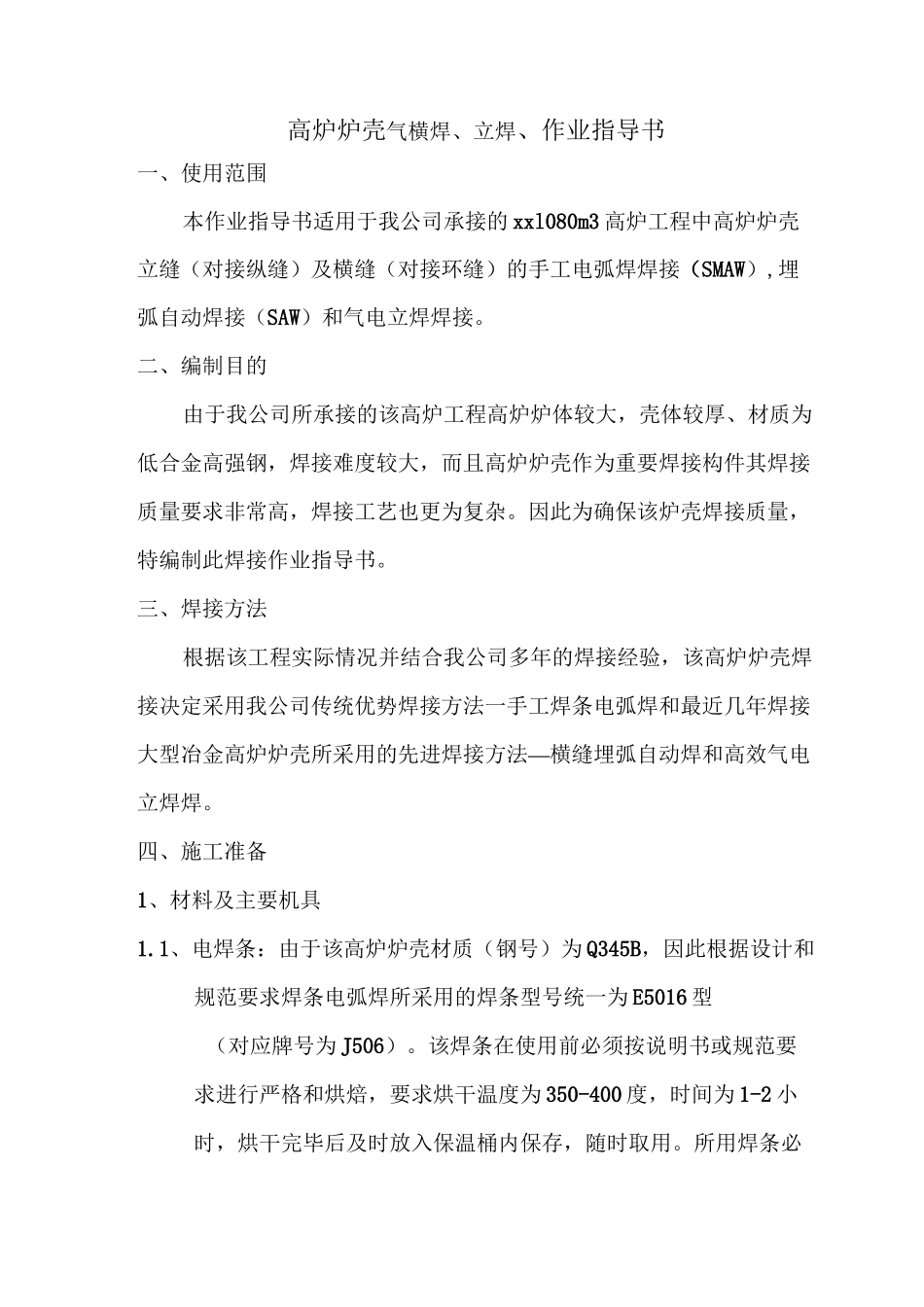

高炉炉壳气横焊、立焊、作业指导书一、使用范围本作业指导书适用于我公司承接的 xxl080m3 高炉工程中高炉炉壳立缝（对接纵缝）及横缝（对接环缝）的手工电弧焊焊接（SMAW）,埋弧自动焊接（SAW）和气电立焊焊接。二、编制目的由于我公司所承接的该高炉工程高炉炉体较大，壳体较厚、材质为低合金高强钢，焊接难度较大，而且高炉炉壳作为重要焊接构件其焊接质量要求非常高，焊接工艺也更为复杂。因此为确保该炉壳焊接质量，特编制此焊接作业指导书。三、焊接方法根据该工程实际情况并结合我公司多年的焊接经验，该高炉炉壳焊接决定采用我公司传统优势焊接方法一手工焊条电弧焊和最近几年焊接大型冶金高炉炉壳所采用的先进焊接方法—横缝埋弧自动焊和高效气电立焊焊。四、施工准备1、材料及主要机具1.1、电焊条：由于该高炉炉壳材质（钢号）为 Q345B，因此根据设计和规范要求焊条电弧焊所采用的焊条型号统一为 E5016 型（对应牌号为 J506）。该焊条在使用前必须按说明书或规范要求进行严格和烘焙，要求烘干温度为 350-400 度，时间为 1-2 小时，烘干完毕后及时放入保温桶内保存，随时取用。所用焊条必须附有质量证明书，其技术条件应符合现行国家标准的规定(GB/T5117-1995)，严禁使用无质量证明书以及药皮开裂脱落、焊芯生锈的焊条。1.2、焊剂和焊丝121、横缝埋弧自动焊所用的焊丝牌号为 H08MnA，焊丝直径为3.2mm，焊丝盘选用标准的 25kg。对应焊剂牌号为 SJ301，焊剂颗粒大小选用 80-120 目为宜，用前要按焊剂要求进行烘干。1.2.2、气电立焊所选用的焊丝为药芯焊丝，其牌号为 SQL507,(对应ER50-6)，焊丝直径为 1.2mm，保护气体采用普通 CO2 气体，其纯度应大于 99.8%。1.3、主要机具：电焊机、横缝埋弧自动焊机、气电立焊焊操作机、焊把线、焊钳、面罩、小锤、焊条烘箱、保温桶、钢丝刷、碳弧气刨、磨光机等。2、作业条件2.1、熟悉图纸，焊接前项目部必须对焊工进行焊接工艺技术交底，交底完毕后，所有参加人员必须当场签字。2.2、焊工要求必须持证上岗，施焊前应检查焊工合格证是否在有效期内，并且合格项目是否能满足该工程的焊接要求。否则，项目部必须对其进行岗前培训，并参加实际和理论考核，经考核合格后方能上岗操作。2.3、我项目部将对所有施焊焊工进行登记建档，统一进行编号，并制作统一的胸卡，实行持证上岗。2.4、现场供电应符合焊接用电要求。2.5、确保所有焊接设备性能稳定、可靠。五、操作工艺1、工艺流程1.1、作...
