工程量计算-架空线路

工程量计算-架空线路_第1页
1/6
工程量计算-架空线路_第2页
2/6
工程量计算-架空线路_第3页
3/6

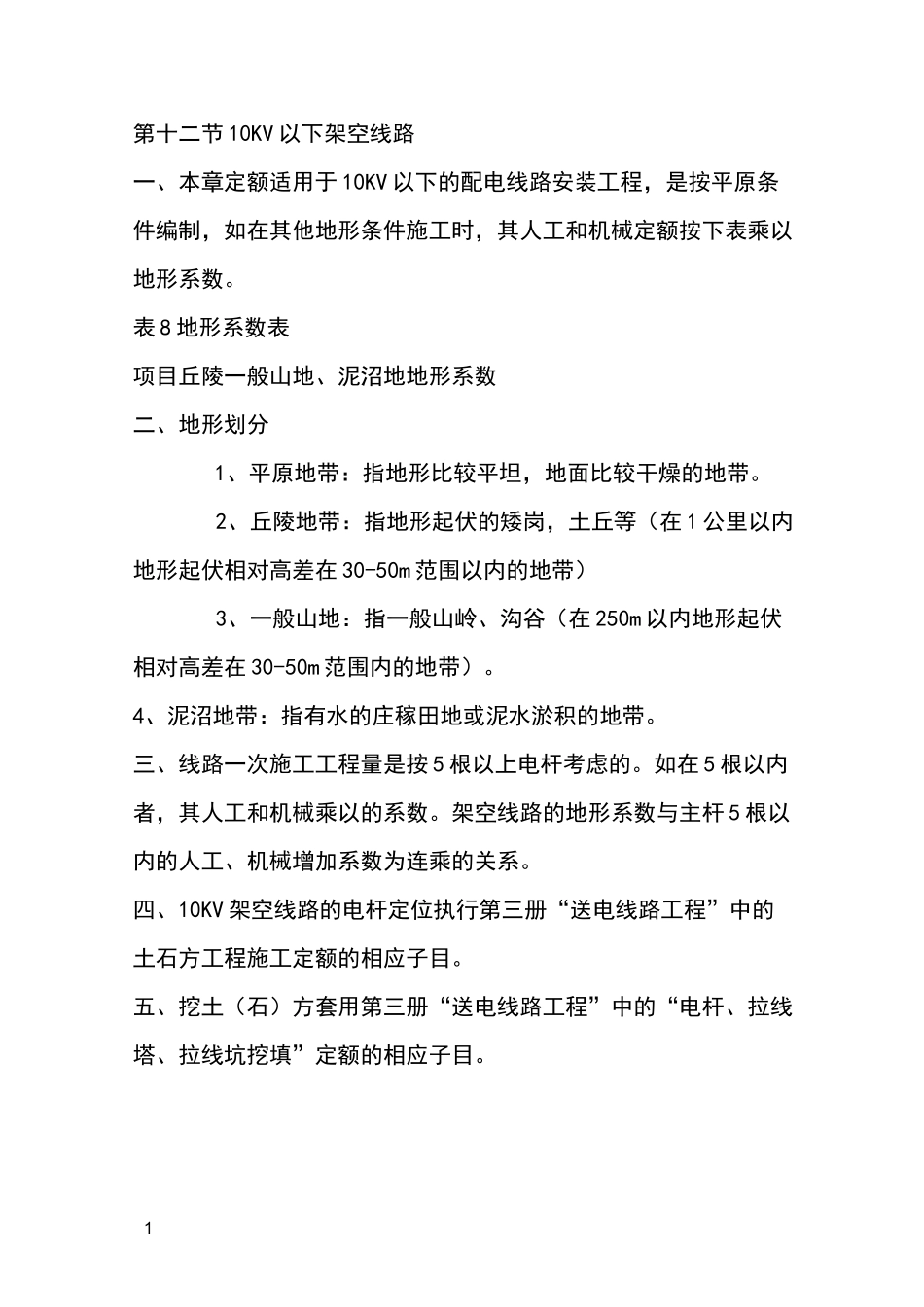

1第十二节 10KV 以下架空线路一、本章定额适用于 10KV 以下的配电线路安装工程,是按平原条件编制,如在其他地形条件施工时,其人工和机械定额按下表乘以地形系数。表 8 地形系数表项目丘陵一般山地、泥沼地地形系数二、地形划分1、平原地带:指地形比较平坦,地面比较干燥的地带。2、丘陵地带:指地形起伏的矮岗,土丘等(在 1 公里以内地形起伏相对高差在 30-50m 范围以内的地带)3、一般山地:指一般山岭、沟谷(在 250m 以内地形起伏相对高差在 30-50m 范围内的地带)。4、泥沼地带:指有水的庄稼田地或泥水淤积的地带。三、线路一次施工工程量是按 5 根以上电杆考虑的。如在 5 根以内者,其人工和机械乘以的系数。架空线路的地形系数与主杆 5 根以内的人工、机械增加系数为连乘的关系。四、10KV 架空线路的电杆定位执行第三册“送电线路工程”中的土石方工程施工定额的相应子目。五、挖土(石)方套用第三册“送电线路工程”中的“电杆、拉线塔、拉线坑挖填”定额的相应子目。2a 坑底净K——放坡系数c——1、土石方工程量的计算公式:V=(a+2c+KH)X(b+2c+KH)+(1/3)K2H2 式中:V——地坑体积长b 坑底净宽取H——坑的深度工作面取米BCCBV=B/HB=KH如设计无规定时,可按表 9 计算方量表 9 杆坑土方量参考表放坡系数杆高(m)7891011121315埋深(m)底盘规格(mm)600X600800X8001000X1000带底盘土方量(M3)不带底盘土方量(M3)注:①土方量计算公式亦用于拉线坑。② 双接腿坑,按带底盘的土方量计算。③ 木杆按不带底盘的土方量计算。3表 103、电杆埋深可按下式取整数计算:埋深 h 二 H/6六、IOKV 架空线路的工地运输可套用第三册“送电线路工程”中的工地运输中的相应子目及有关规定。七、电杆组立,按电杆的长度及不同的材质以“根”为单位套用定额。1、电杆高度超过 15 米,铁塔组立(定额无子目)可套用第三册送电线路工程”中的杆塔组立相应定额,钢管杆套用砼杆的规定。2、铁塔基础定额中无项目,可套用第三册“送电线路工程”中的基础工程的相应定额子目。八、架空线路横担安装1、10KV 及 1KV 以下横担按排列方式不同以“组”为单位套用定额。2、进户线横担按埋设的方式及线数以“根”为单位套用定额。3、横担安装定额中不包括横担、金具、绝缘子、防水弯头的材料费,应另行计算,但定额中已包括了安装费,不得另计。九、拉线制作安装,按照施工图设计规定,分不同的型式,截面以“组”为...
