球墨铸铁管连接方法

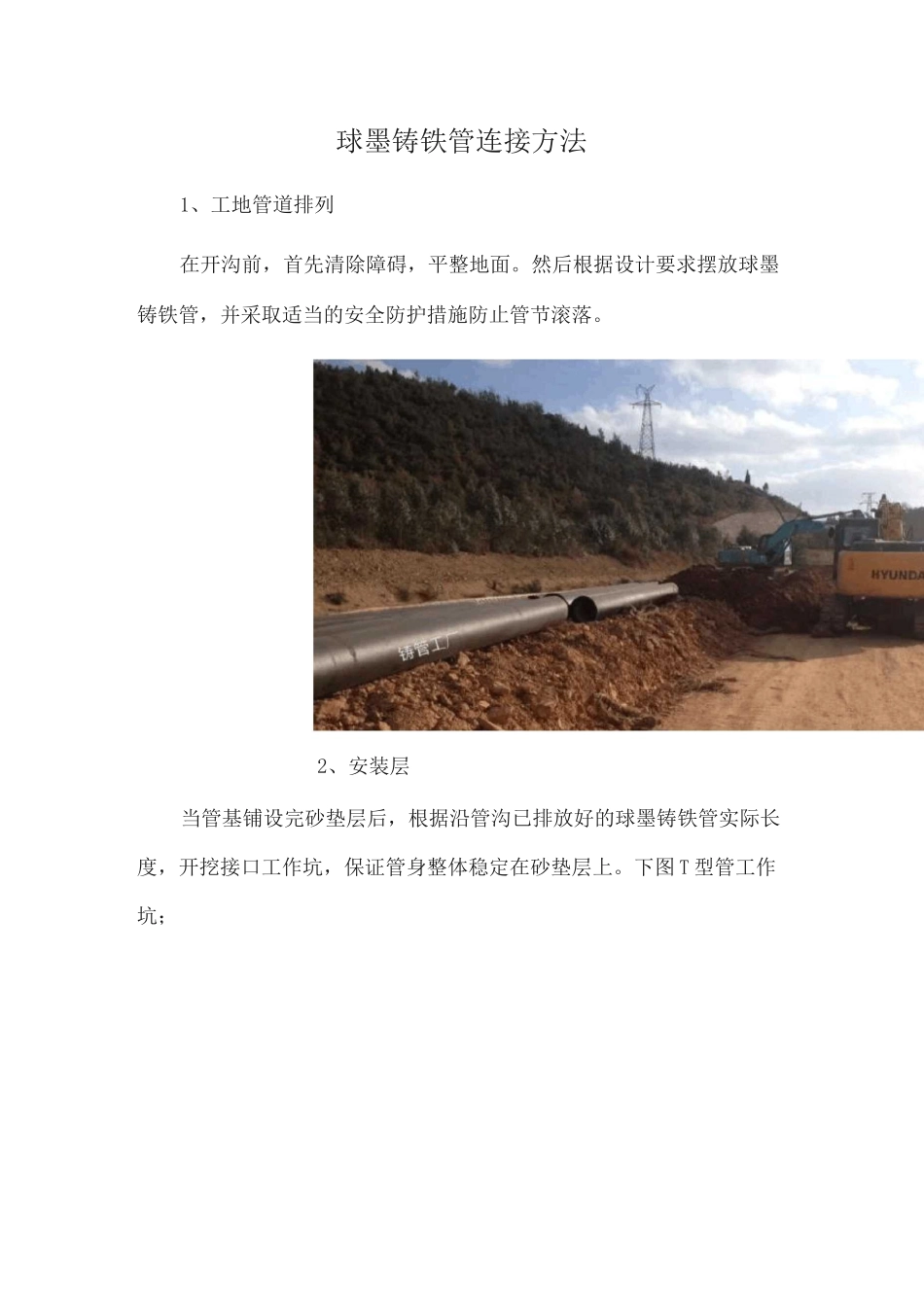

球墨铸铁管连接方法1、工地管道排列在开沟前，首先清除障碍，平整地面。然后根据设计要求摆放球墨铸铁管，并采取适当的安全防护措施防止管节滚落。2、安装层当管基铺设完砂垫层后，根据沿管沟已排放好的球墨铸铁管实际长度，开挖接口工作坑，保证管身整体稳定在砂垫层上。下图 T 型管工作坑；3、T 型管承插式接口安装3.1 找准安装面并下管根据设计用观测器、水平仪找准安装面。沟底应规矩整齐，要避免把管子放在底层石块的凸面上。通常情况下，水流方向应从承口流向插口；但在坡度很大的情况下，要把承口朝上，安装时从下往上进行。尽量避免承口向插口安装。放管下沟时，要避免与底部和壁面强烈碰撞。注意！水流方向【铸管工T 型离心球國铸铁管常规尺寸图表3.2 承口清理用毛刷和干净的抹布清理承口内部，见图;尤其是放橡胶密封圈的位置。不要留有漆、土、沙、水等残留物。3.3 胶圈安装对较小规格的橡胶密封圈，将其弄成“心”型放入承口密封槽内,对较大规格的橡胶密封圈，将其弯成“十”型或其它形状。胶圈的安装见图 6。橡胶密封圈放入后，应施加径向力使其完全放入密封槽内，检查是否完全吻合见图 7。图 6 胶圈的安装正确鶴检验确保胶圈贴紧承 II 槽【注意：左右大小对称】3.4 润滑胶圈和插口清扫插口、光滑边缘，要用专用润滑剂润滑胶圈和插口，见图 8。3.5 连接球墨铸铁管的连接见图 9。3.5.1 安装工具（倒链或者挖机）连接球墨铸铁管时，对不同管径的球墨铸铁管应采用不同的工具。3.5.2 用撬棍或者用挖掘机铲斗顶时必须有木质材料保护管头。用葫芦安装时要用软材料垫在链锁下保护管节表面。对小管径的管节（一般指 vDN200）,采用导链或撬杠为安装工具。采用撬杠作业时，须在承口垫上木料保护，见图。对中大管径的管节（一般指 2DN200），采用工具为挖掘机时需在管节与掘斗之间垫上木质材料保护，慢而稳地将管子推入，见图 11；采用起重机械安装，需使用专用工具在管身处吊两点，确保平衡，有人工扶着将管节推入承口。3.5.3 插入标识小心地将球墨铸铁管连续插入，插到两条白线中间即可。球墨铸铁管 T型接口的承口插入深度 P 值参考图 12 和表 3。【挖机推入前后接口对照图】3.5.5 异常情况检查（胶圈是否顶翻？两支管是否不在同一平面和同一水平线？）如发现球墨铸铁管插入时阻力过大，应立即停止，将球墨铸铁管拔出，检查橡胶密封圈位置和承插口，查明原因并妥善处理，再行插入。【错误案例】有的施工队伍因缺...
