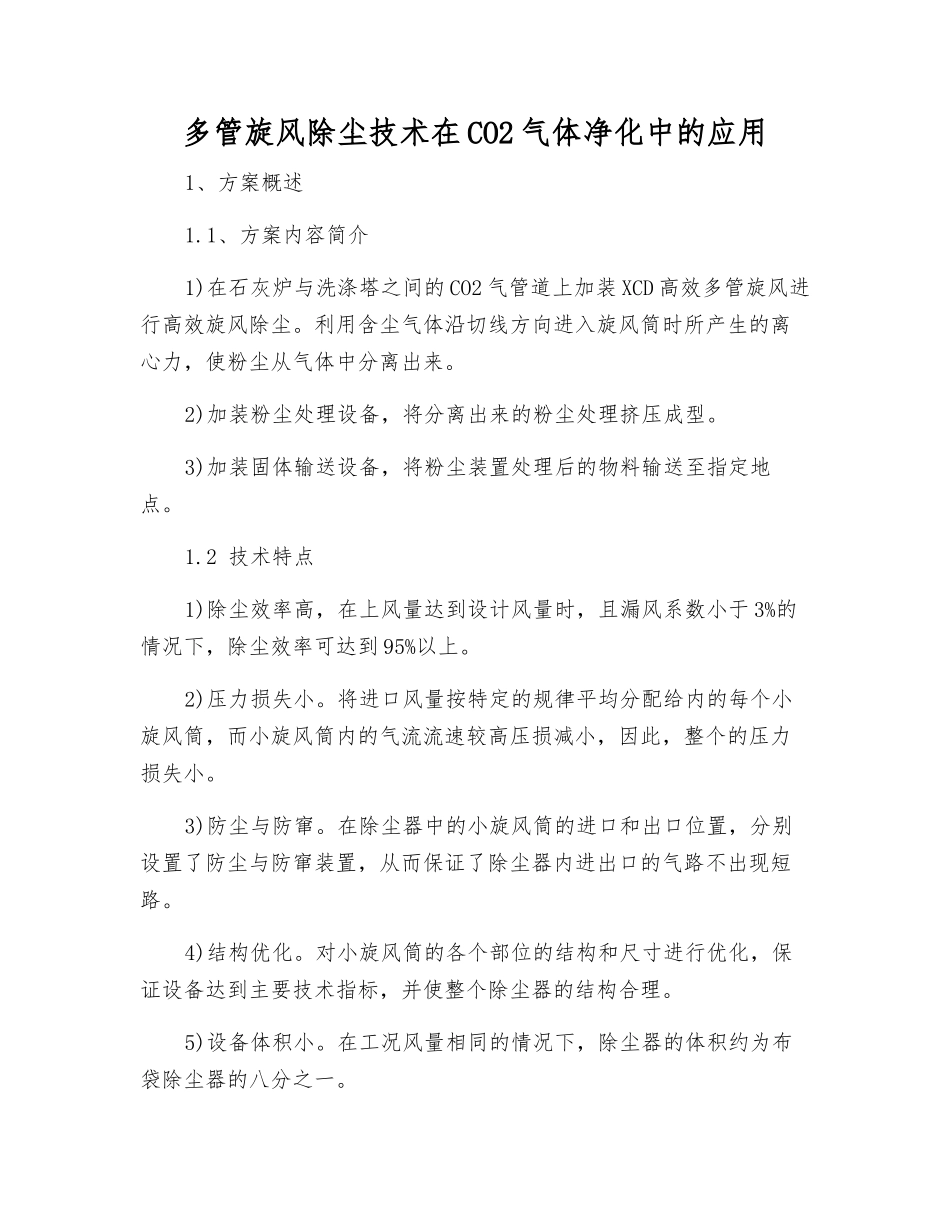

多管旋风除尘技术在CO2气体净化中的应用

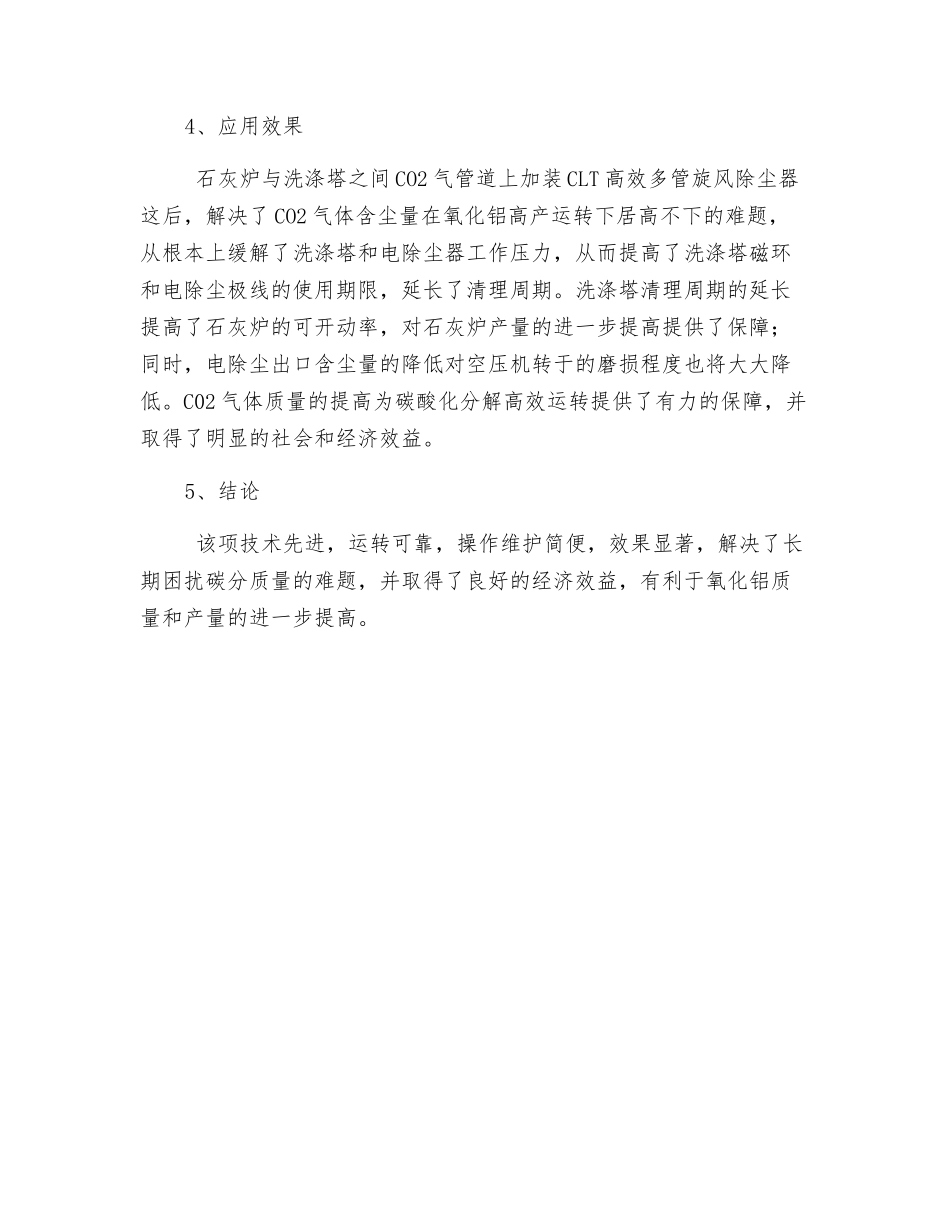

多管旋风除尘技术在 CO2 气体净化中的应用1、方案概述 1.1、方案内容简介1)在石灰炉与洗涤塔之间的 CO2 气管道上加装 XCD 高效多管旋风进行高效旋风除尘。利用含尘气体沿切线方向进入旋风筒时所产生的离心力，使粉尘从气体中分离出来。2)加装粉尘处理设备，将分离出来的粉尘处理挤压成型。3)加装固体输送设备，将粉尘装置处理后的物料输送至指定地点。1.2 技术特点1)除尘效率高，在上风量达到设计风量时，且漏风系数小于 3%的情况下，除尘效率可达到 95%以上。2)压力损失小。将进口风量按特定的规律平均分配给内的每个小旋风筒，而小旋风筒内的气流流速较高压损减小，因此，整个的压力损失小。3)防尘与防窜。在除尘器中的小旋风筒的进口和出口位置，分别设置了防尘与防窜装置，从而保证了除尘器内进出口的气路不出现短路。4)结构优化。对小旋风筒的各个部位的结构和尺寸进行优化，保证设备达到主要技术指标，并使整个除尘器的结构合理。5)设备体积小。在工况风量相同的情况下，除尘器的体积约为布袋除尘器的八分之一。6)寿命长。由于小旋风筒采纳耐磨和耐冲刷的材料，使设备的运转寿命长。7)维修方便。除小旋风筒的工作时间达到使用期限需要更换时，设备不需进行大的检测、修理。8)设备投资小，综合效益高。2、工作原理 2.1 原理简介 含尘气体由 CLT 高效多管旋风除尘器的进风口进入旋风子入口分布层，多个旋风子呈立体状层层分布，且进口角度按规律分布，气体从不一样的角度从旋风子入口进入旋风腔内，灰尘在旋风腔内被分离后附着在旋风子的变径管壁上，在重力作用下落入上灰斗。而气体则会通过旋风子后进入防窜风腔内，在此处结束旋风状态并重新通过旋风子进入排气管，然后进入除尘器上腔体，通过排气口进入下一流程。2.2 理论计算 旋风除尘器的分离效率是除尘器的主要性能数。在旋风筒旋场及浓度场测定的基础上，根据流体力学基本原理，提出了旋风除尘器分离效率的理论解析模型，为旋风筒的设计、研制及整体参数的优化提供依据。3、效果检测 在灰炉 CLT 高效多管旋风除尘器正式投入使用 20 天后，收到了显著效果。主要表现在粉尘排放量约 50kg/h，其中粉尘粒径在 75um 以下的占 60%以上；洗涤塔冲洗下的污水颜色明显变清；4、应用效果 石灰炉与洗涤塔之间 CO2 气管道上加装 CLT 高效多管旋风除尘器这后，解决了 CO2 气体含尘量在氧化铝高产运转下居高不下的难题，从根本上缓解了洗涤塔和电除尘器工作压力，从...
