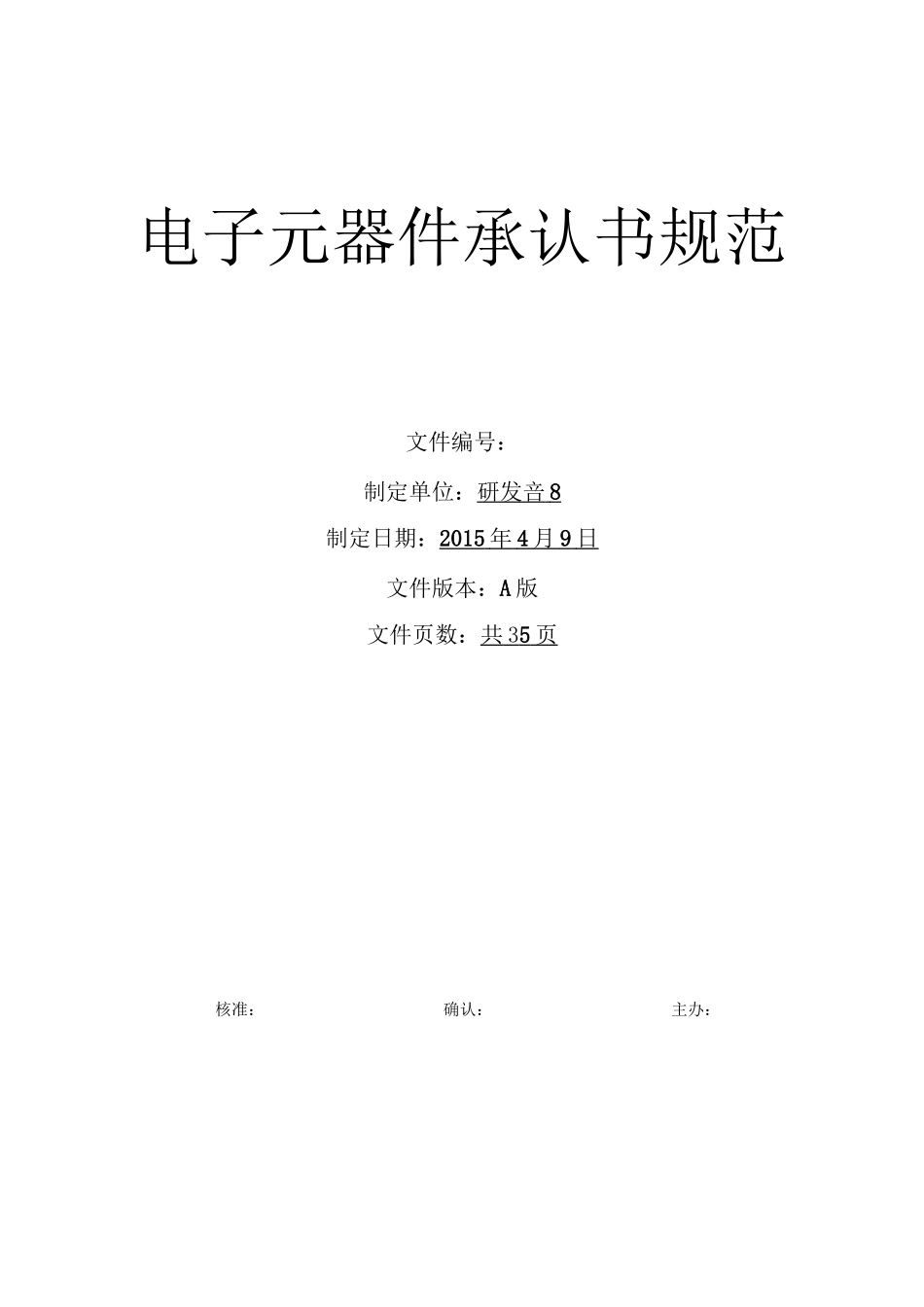

电子元器件承认书规范标准

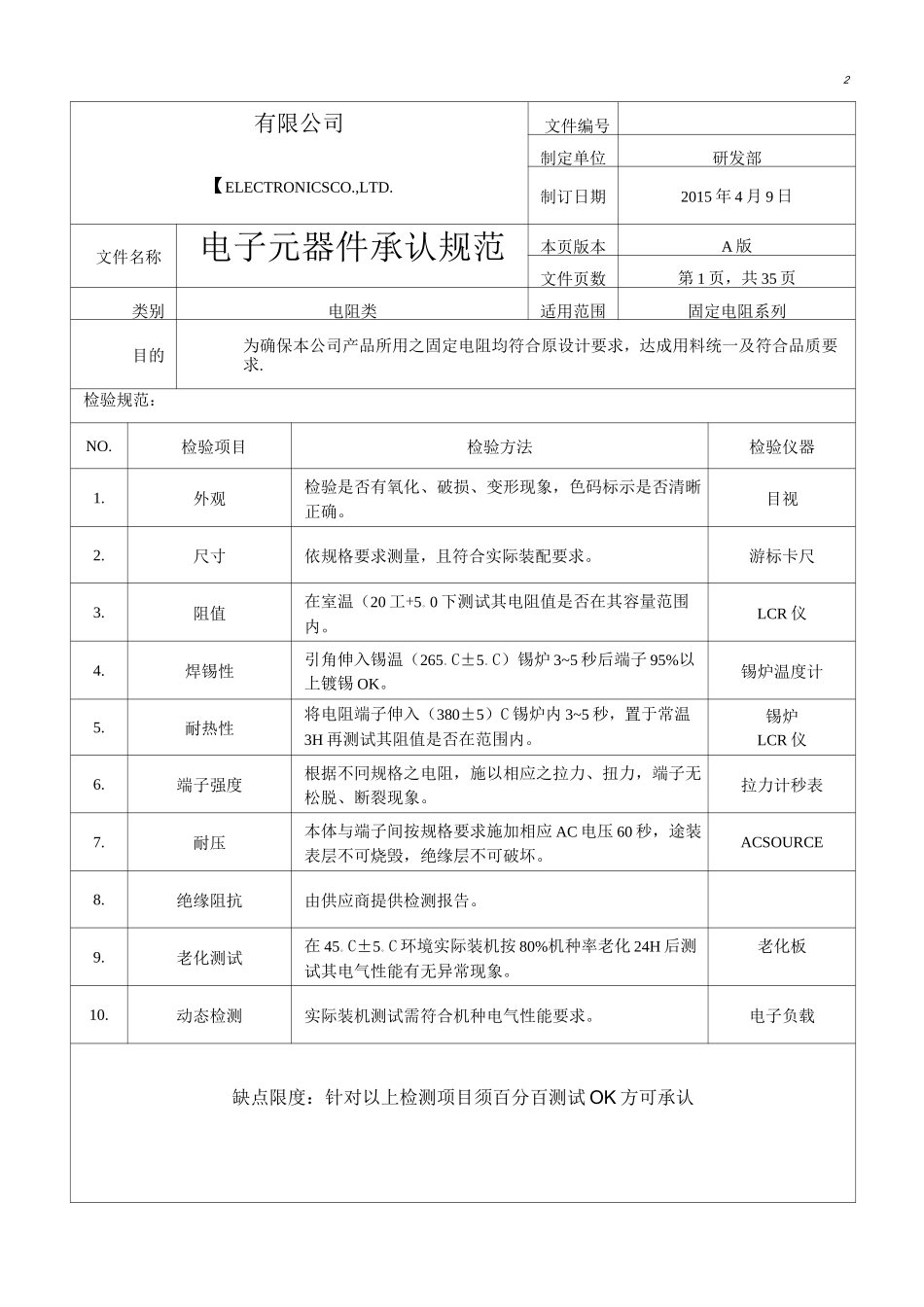

电子元器件承认书规范文件编号：制定单位：研发咅 8 制定日期：2015 年 4 月 9 日 文件版本：A 版文件页数：共 3 5 页 核准：确认：主办：2有限公司【ELECTRONICSCO.,LTD.文件编号制定单位研发部制订日期2015 年 4 月 9 日文件名称电子元器件承认规范本页版本A 版文件页数第 1 页，共 35 页类别电阻类适用范围固定电阻系列目的为确保本公司产品所用之固定电阻均符合原设计要求，达成用料统一及符合品质要求.检验规范：NO.检验项目检验方法检验仪器1.外观检验是否有氧化、破损、变形现象，色码标示是否清晰正确。目视2.尺寸依规格要求测量，且符合实际装配要求。游标卡尺3.阻值在室温（20 工+5。0 下测试其电阻值是否在其容量范围内。LCR 仪4.焊锡性引角伸入锡温（265。C±5。C）锡炉 3~5 秒后端子 95%以上镀锡 OK。锡炉温度计5.耐热性将电阻端子伸入（380±5）C 锡炉内 3~5 秒，置于常温3H 再测试其阻值是否在范围内。锡炉LCR 仪6.端子强度根据不冋规格之电阻，施以相应之拉力、扭力，端子无松脱、断裂现象。拉力计秒表7.耐压本体与端子间按规格要求施加相应 AC 电压 60 秒，途装表层不可烧毁，绝缘层不可破坏。ACSOURCE8.绝缘阻抗由供应商提供检测报告。9.老化测试在 45。C±5。C 环境实际装机按 80%机种率老化 24H 后测试其电气性能有无异常现象。老化板10.动态检测实际装机测试需符合机种电气性能要求。电子负载缺点限度：针对以上检测项目须百分百测试 OK 方可承认2核准：确认：主办：ELECTRONICSCO.,LTD.文件编号制定单位研发部制订日期2015 年 4 月 9 日文件名称电子元器件承认规范本页版本A 版文件页数第 2 页，共 35 页类别电阻类适用范围可变电阻、半可变电阻目的为确保本公司产品所用之可变电阻均符合原设计要求，达成用料统一及符合品质要求.检验规范：NO.检验项目检验方法检验仪器1.外观检验外观是否有氧化、变形、不洁、破损等不良现象，字体标示是否清晰正确。目视2.尺寸测试各部位尺寸是否符合原设计要求，实际装配无不良现象。游标卡尺3.标称阻值在室温（20。C+5。C）下测试其全程电阻值是否在其误差范围内。LCR 仪4.残留阻值将可调电阻之动轴子调至极端，测试其剩余阻值是否在规格范围内。LCR 仪5.阻抗变化特性转动轴子，视其阻值变化是否符合原设计要求，有无阻值跳跃，断路等不良现象（一般为 B 型变化）。LCR 仪6.功率测试在室温 20。C+5。C 环境用 DCPOWER...
