地暖管地面施工工法及技术交底

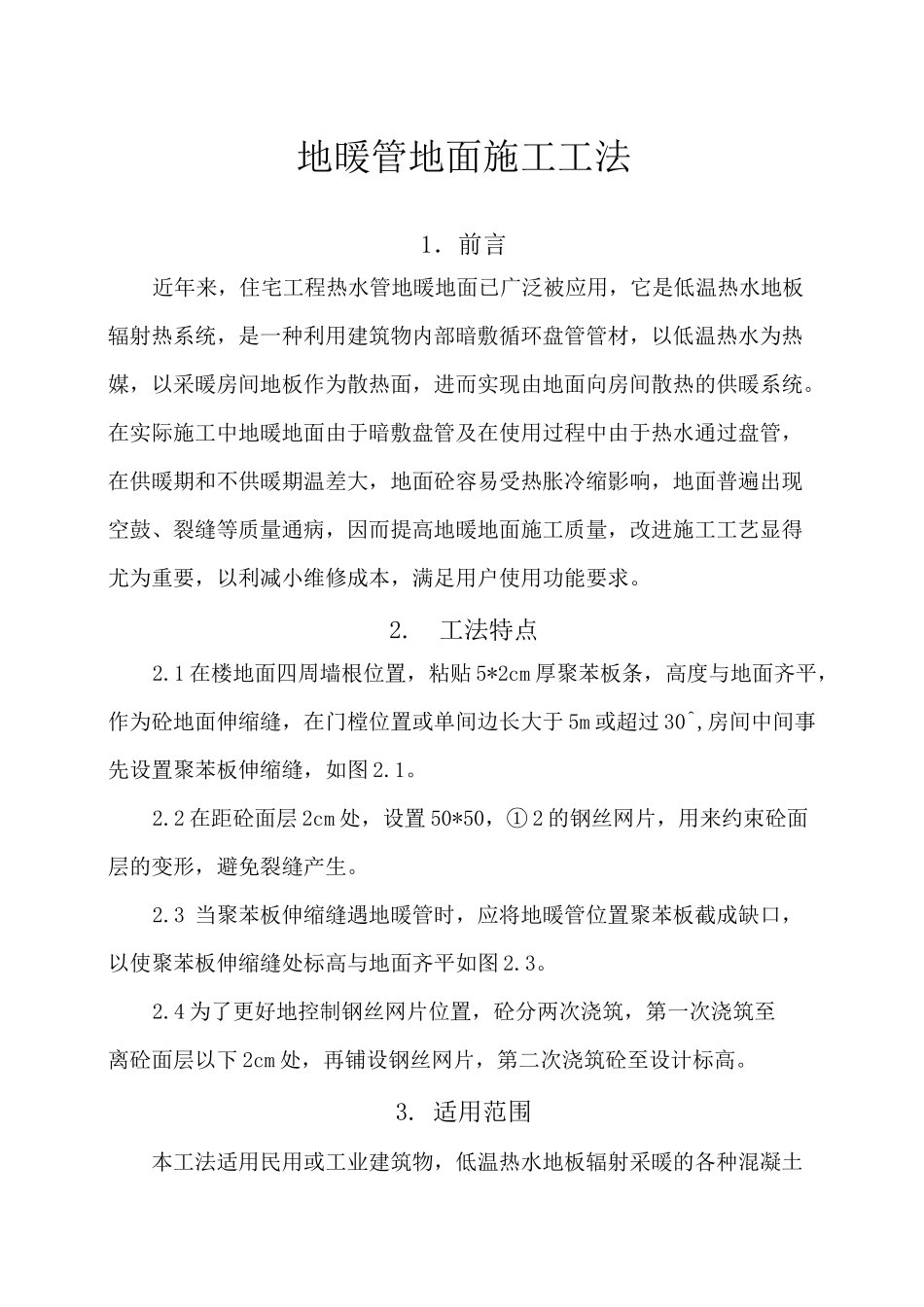

地暖管地面施工工法1．前言近年来，住宅工程热水管地暖地面已广泛被应用，它是低温热水地板辐射热系统，是一种利用建筑物内部暗敷循环盘管管材，以低温热水为热媒，以采暖房间地板作为散热面，进而实现由地面向房间散热的供暖系统。在实际施工中地暖地面由于暗敷盘管及在使用过程中由于热水通过盘管，在供暖期和不供暖期温差大，地面砼容易受热胀冷缩影响，地面普遍出现空鼓、裂缝等质量通病，因而提高地暖地面施工质量，改进施工工艺显得尤为重要，以利减小维修成本，满足用户使用功能要求。2.工法特点2.1 在楼地面四周墙根位置，粘贴 5*2cm 厚聚苯板条，高度与地面齐平，作为砼地面伸缩缝，在门樘位置或单间边长大于 5m 或超过 30^,房间中间事先设置聚苯板伸缩缝，如图 2.1。2.2 在距砼面层 2cm 处，设置 50*50，① 2 的钢丝网片，用来约束砼面层的变形，避免裂缝产生。2.3 当聚苯板伸缩缝遇地暖管时，应将地暖管位置聚苯板截成缺口，以使聚苯板伸缩缝处标高与地面齐平如图 2.3。2.4 为了更好地控制钢丝网片位置，砼分两次浇筑，第一次浇筑至离砼面层以下 2cm 处，再铺设钢丝网片，第二次浇筑砼至设计标高。3. 适用范围本工法适用民用或工业建筑物，低温热水地板辐射采暖的各种混凝土楼地面工程。4. 工艺原理4.1 伸缩缝设置，规范中规定伸缩缝设置间距过大，需根据工程实际确定伸缩缝设置最大间距，当混凝土厚度大于 40mm 时，伸缩缝间距不宜大于 5m，以保证混凝土自身抗拉强度大于自身收缩应力，减少裂缝。4.2 施工过程中，采用二次浇筑工艺，即第一次浇筑混凝土至浇筑地面设计标高以下 2cm，再进行面层施工，能有效地减少地暖地面空鼓、裂缝等质量通病。4.3 在浇筑面层砼以前，铺设 50*50,①2 的钢丝网片，以减少面层砼裂缝。5. 工艺流程5.1 施工准备5.1.1 施工材料准备20mm 厚、50mm 宽（地面 20mm 聚苯板保温层，50mm 砼地面）长聚苯板条，聚合物黏结砂浆、或用 107 胶混合 C32.5 水泥，网孔为 50*50，① 2 的钢丝网片，固定地暖管的塑料卡子，C32.5 水泥，中粗砂，5-16 碎石、22号小绑丝，① 20 的地暖管。5.1.2 施工工具，机械准备细石砼输送泵、铝合金刮尺、木搓、铁板、平头铁锨。5.1.3 施工工艺流程施工准备——清理结构楼地面——弹出四周墙根地面控制线——墙根粘贴聚苯板——铺地面聚苯板——铺锡箔隔热层——铺地暖管并用塑料卡子固定——大房间及门樘处做聚苯板伸缩缝——地面...
