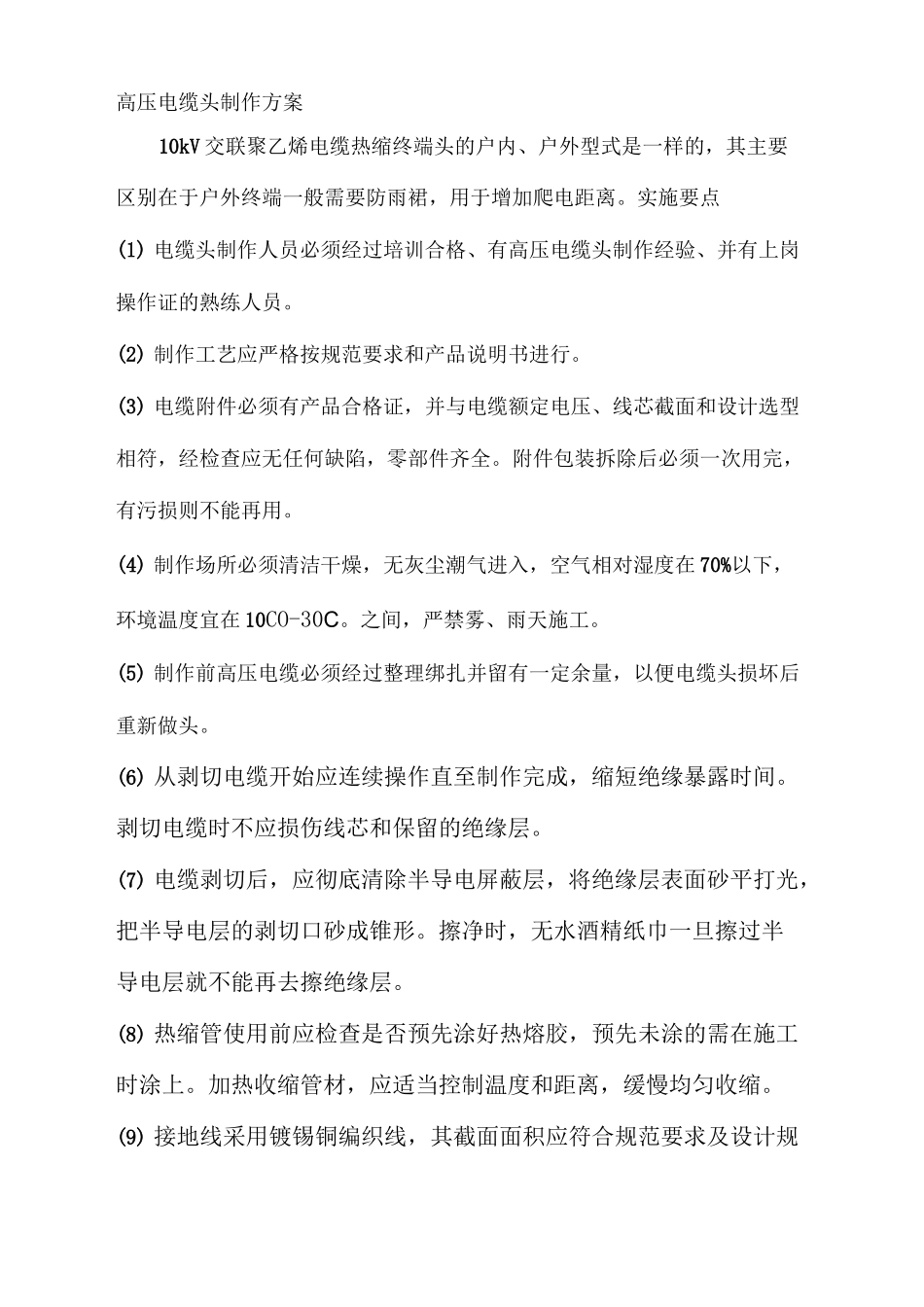

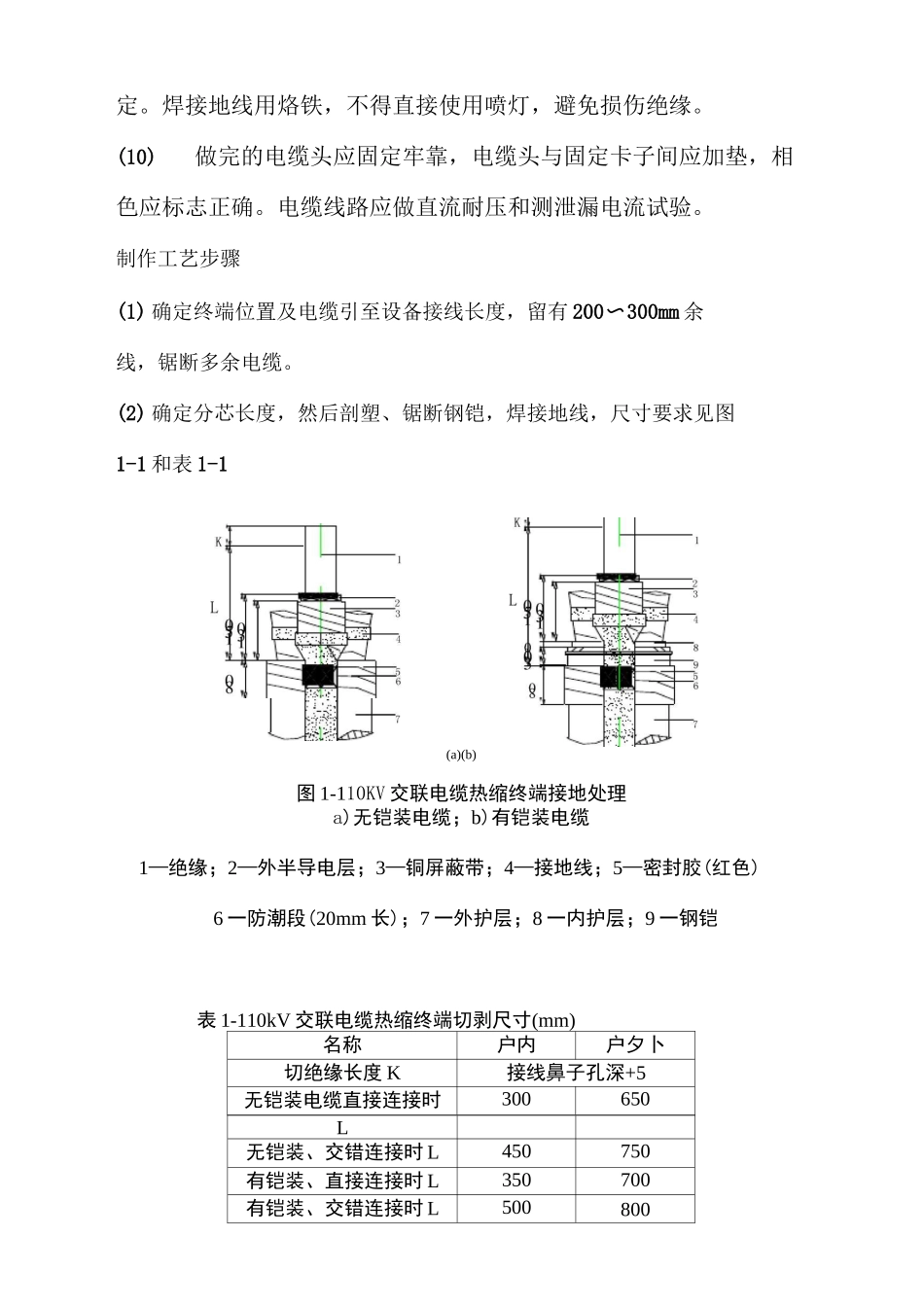

咼压电缆头制作方案Thedocumentwasfinallyrevisedon2021高压电缆头制作方案10kV 交联聚乙烯电缆热缩终端头的户内、户外型式是一样的，其主要区别在于户外终端一般需要防雨裙，用于增加爬电距离。实施要点(1) 电缆头制作人员必须经过培训合格、有高压电缆头制作经验、并有上岗操作证的熟练人员。(2) 制作工艺应严格按规范要求和产品说明书进行。(3) 电缆附件必须有产品合格证，并与电缆额定电压、线芯截面和设计选型相符，经检查应无任何缺陷，零部件齐全。附件包装拆除后必须一次用完，有污损则不能再用。(4) 制作场所必须清洁干燥，无灰尘潮气进入，空气相对湿度在 70%以下，环境温度宜在 10CO-30C。之间，严禁雾、雨天施工。(5) 制作前高压电缆必须经过整理绑扎并留有一定余量，以便电缆头损坏后重新做头。(6) 从剥切电缆开始应连续操作直至制作完成，缩短绝缘暴露时间。剥切电缆时不应损伤线芯和保留的绝缘层。(7) 电缆剥切后，应彻底清除半导电屏蔽层，将绝缘层表面砂平打光，把半导电层的剥切口砂成锥形。擦净时，无水酒精纸巾一旦擦过半导电层就不能再去擦绝缘层。(8) 热缩管使用前应检查是否预先涂好热熔胶，预先未涂的需在施工时涂上。加热收缩管材，应适当控制温度和距离，缓慢均匀收缩。(9) 接地线采用镀锡铜编织线，其截面面积应符合规范要求及设计规定。焊接地线用烙铁，不得直接使用喷灯，避免损伤绝缘。(10)做完的电缆头应固定牢靠，电缆头与固定卡子间应加垫，相色应标志正确。电缆线路应做直流耐压和测泄漏电流试验。制作工艺步骤(1) 确定终端位置及电缆引至设备接线长度，留有 200〜300mm 余线，锯断多余电缆。(2) 确定分芯长度，然后剖塑、锯断钢铠，焊接地线，尺寸要求见图1-1 和表 1-1(a)(b)图 1-110KV 交联电缆热缩终端接地处理a)无铠装电缆；b)有铠装电缆1—绝缘；2—外半导电层；3—铜屏蔽带；4—接地线；5—密封胶(红色)6 一防潮段(20mm 长)；7 一外护层；8 一内护层；9 一钢铠表 1-110kV 交联电缆热缩终端切剥尺寸(mm)名称户内户夕卜切绝缘长度 K接线鼻子孔深+5无铠装电缆直接连接时300650L无铠装、交错连接时 L450750有铠装、直接连接时 L350700有铠装、交错连接时 L500800注 L 为最小要求的长度，实际长度取决于设备的几何尺寸。(3) 将护层端口(约 80mm)、三叉口焊接地线处用密封胶或相应带材填充，按工艺要求剥除铜屏蔽带和外半导电层。(4) 专用洗涤剂清洁处理绝缘表面，在外半导...
