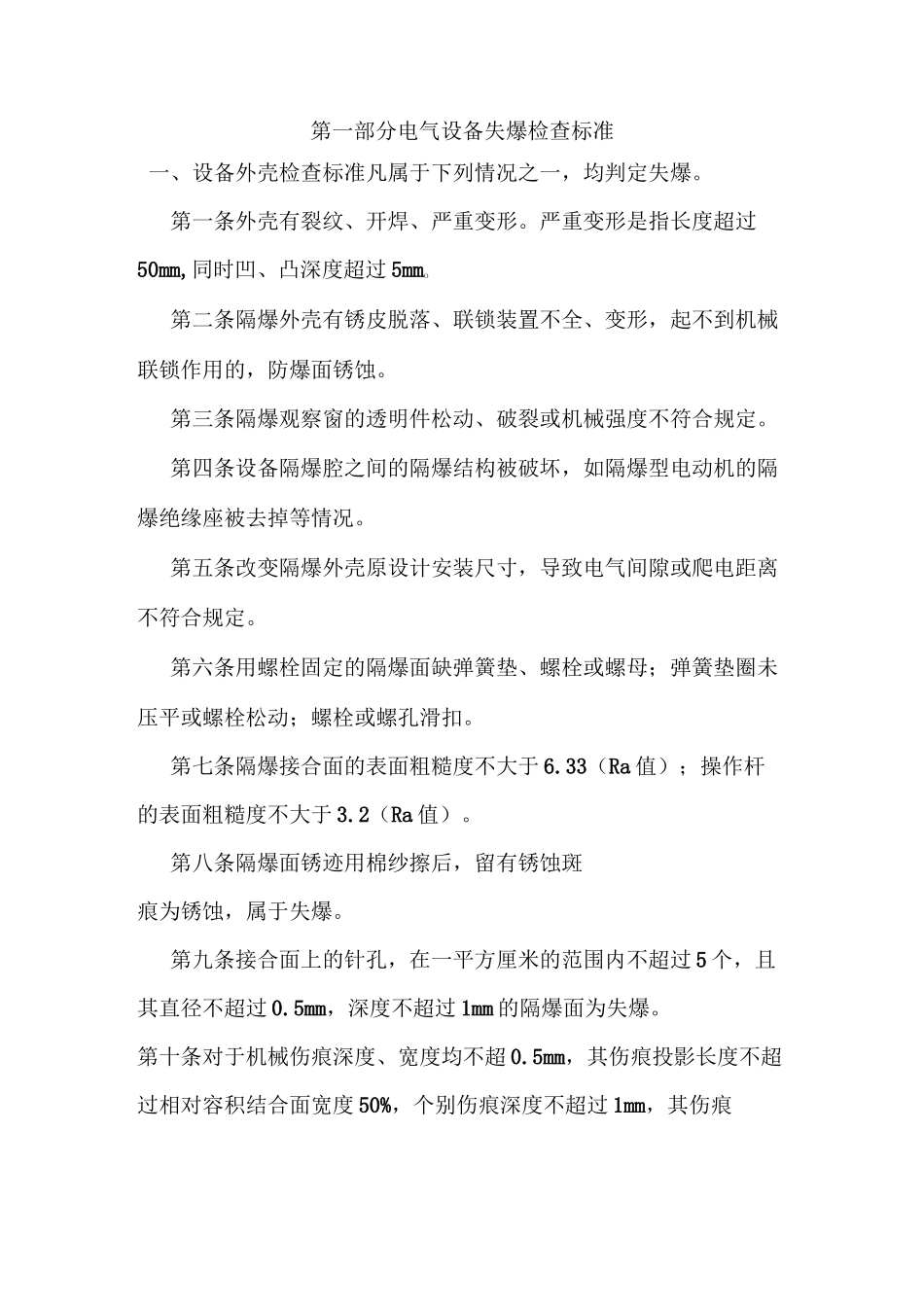

第一部分电气设备失爆检查标准一、设备外壳检查标准凡属于下列情况之一，均判定失爆
第一条外壳有裂纹、开焊、严重变形
严重变形是指长度超过50mm,同时凹、凸深度超过 5mmo第二条隔爆外壳有锈皮脱落、联锁装置不全、变形，起不到机械联锁作用的，防爆面锈蚀
第三条隔爆观察窗的透明件松动、破裂或机械强度不符合规定
第四条设备隔爆腔之间的隔爆结构被破坏，如隔爆型电动机的隔爆绝缘座被去掉等情况
第五条改变隔爆外壳原设计安装尺寸，导致电气间隙或爬电距离不符合规定
第六条用螺栓固定的隔爆面缺弹簧垫、螺栓或螺母；弹簧垫圈未压平或螺栓松动；螺栓或螺孔滑扣
第七条隔爆接合面的表面粗糙度不大于 6
33（Ra 值）；操作杆的表面粗糙度不大于 3
2（Ra 值）
第八条隔爆面锈迹用棉纱擦后，留有锈蚀斑痕为锈蚀，属于失爆
第九条接合面上的针孔，在一平方厘米的范围内不超过 5 个，且其直径不超过 0
5mm，深度不超过 1mm 的隔爆面为失爆
第十条对于机械伤痕深度、宽度均不超 0
5mm，其伤痕投影长度不超过相对容积结合面宽度 50%，个别伤痕深度不超过 1mm，其伤痕

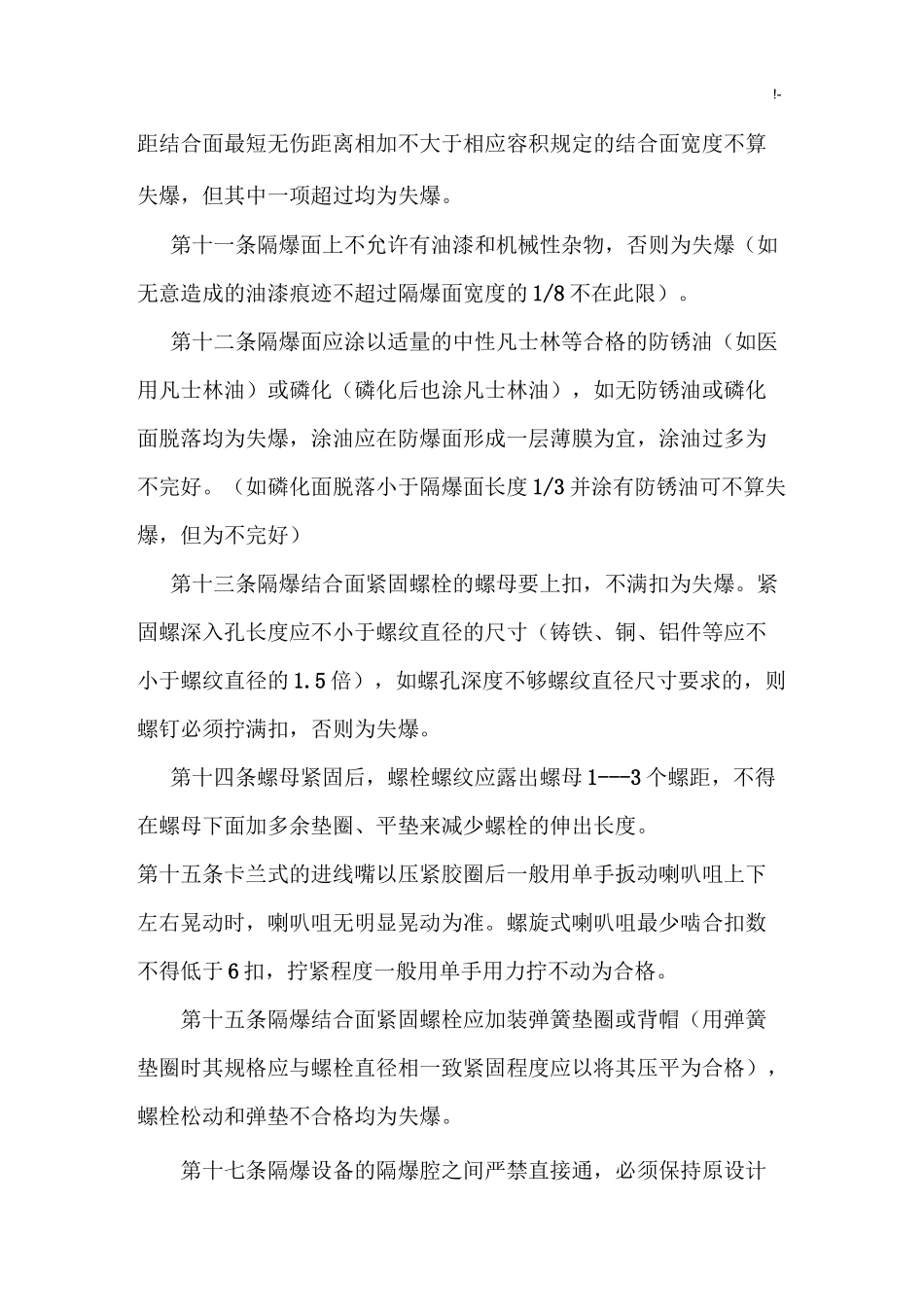

-距结合面最短无伤距离相加不大于相应容积规定的结合面宽度不算失爆，但其中一项超过均为失爆
第十一条隔爆面上不允许有油漆和机械性杂物，否则为失爆（如无意造成的油漆痕迹不超过隔爆面宽度的 1/8 不在此限）
第十二条隔爆面应涂以适量的中性凡士林等合格的防锈油（如医用凡士林油）或磷化（磷化后也涂凡士林油），如无防锈油或磷化面脱落均为失爆，涂油应在防爆面形成一层薄膜为宜，涂油过多为不完好
（如磷化面脱落小于隔爆面长度 1/3 并涂有防锈油可不算失爆，但为不完好）第十三条隔爆结合面紧固螺栓的螺母要上扣，不满扣为失爆
紧固螺深入孔长度应不小于螺纹直径的尺寸（铸铁、铜、铝件等应不小于螺纹直径的 1
5 倍），如螺孔深度不够螺纹直径尺寸要求的，则螺钉
