桥梁承台施工技术方案

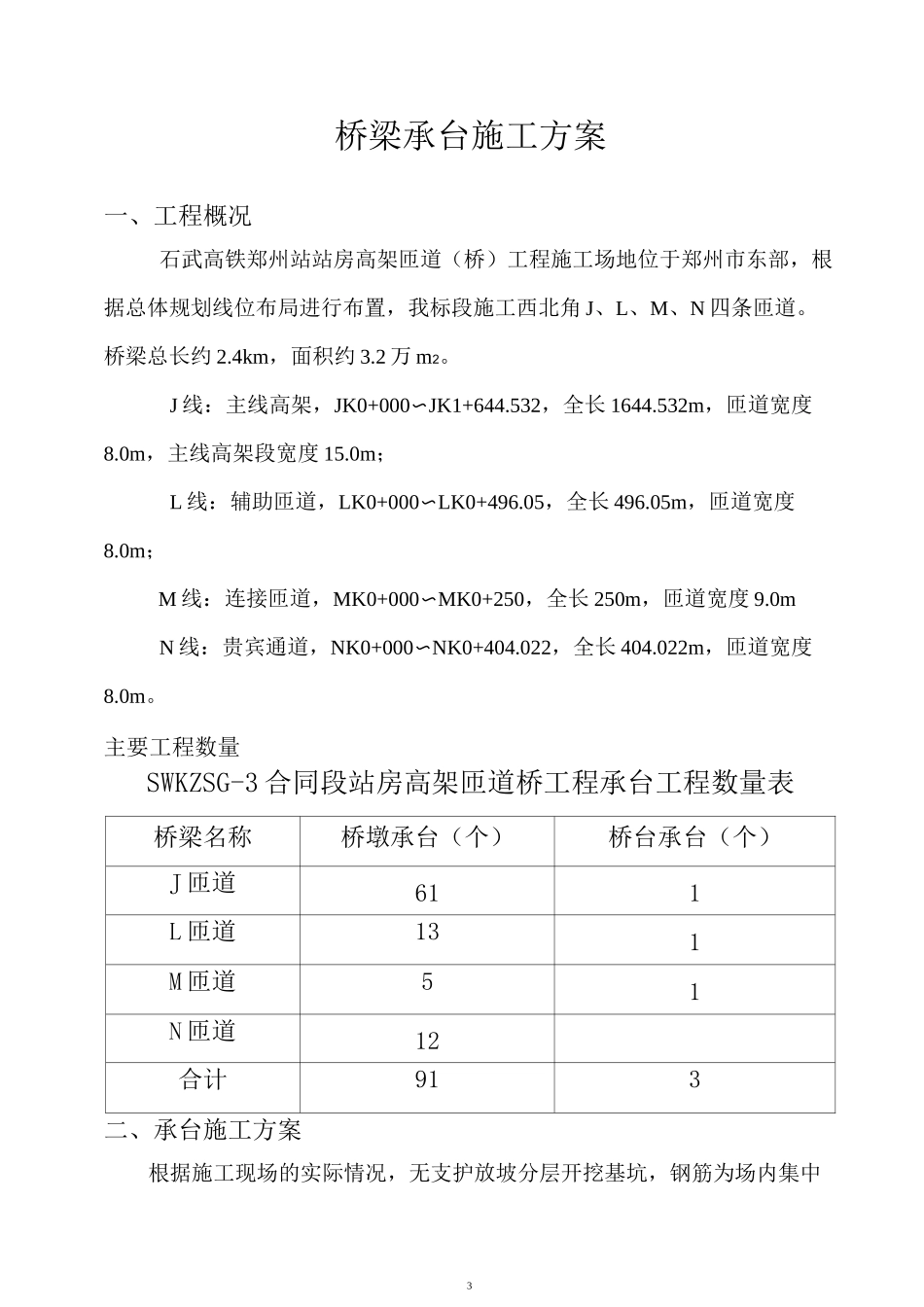

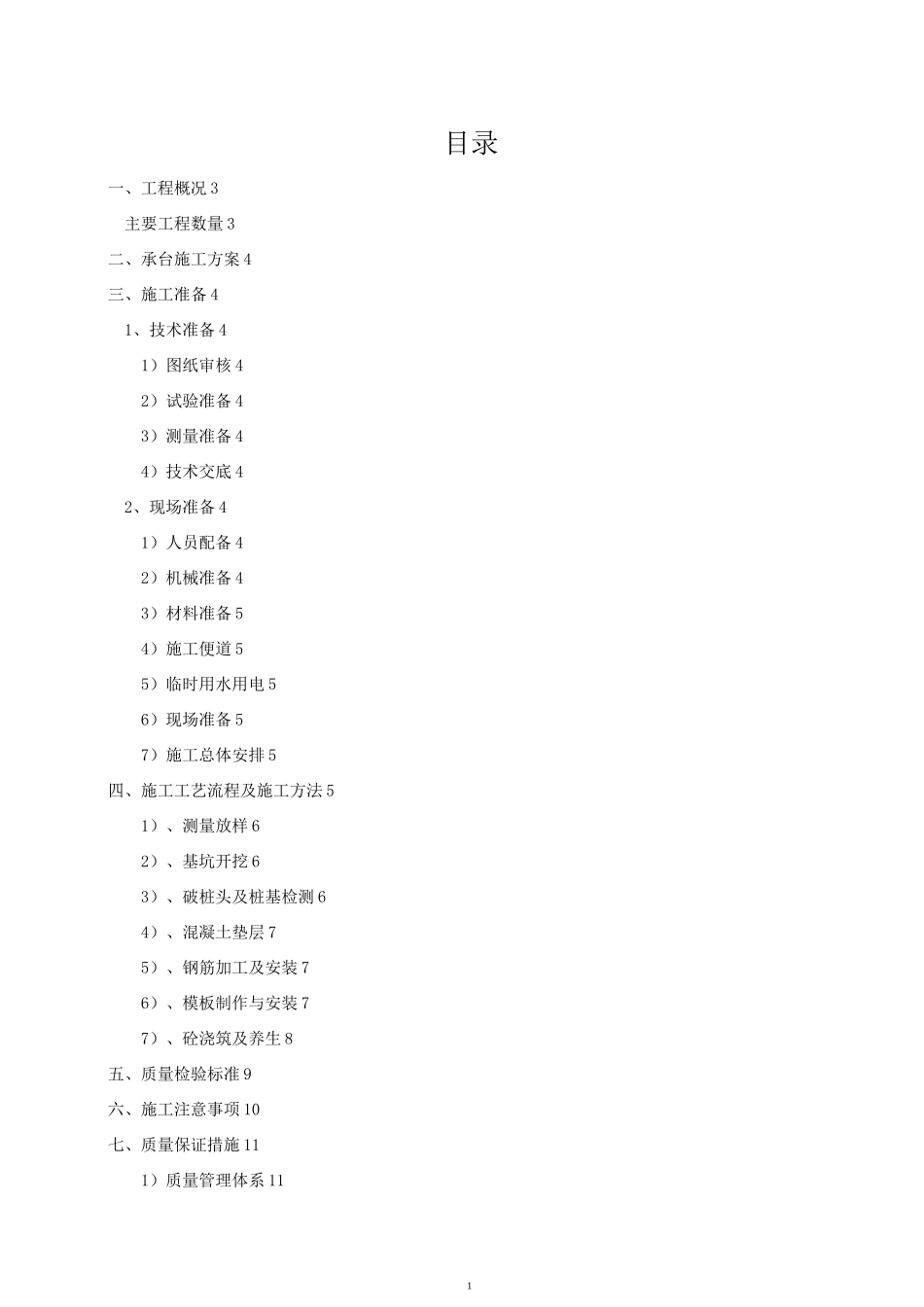

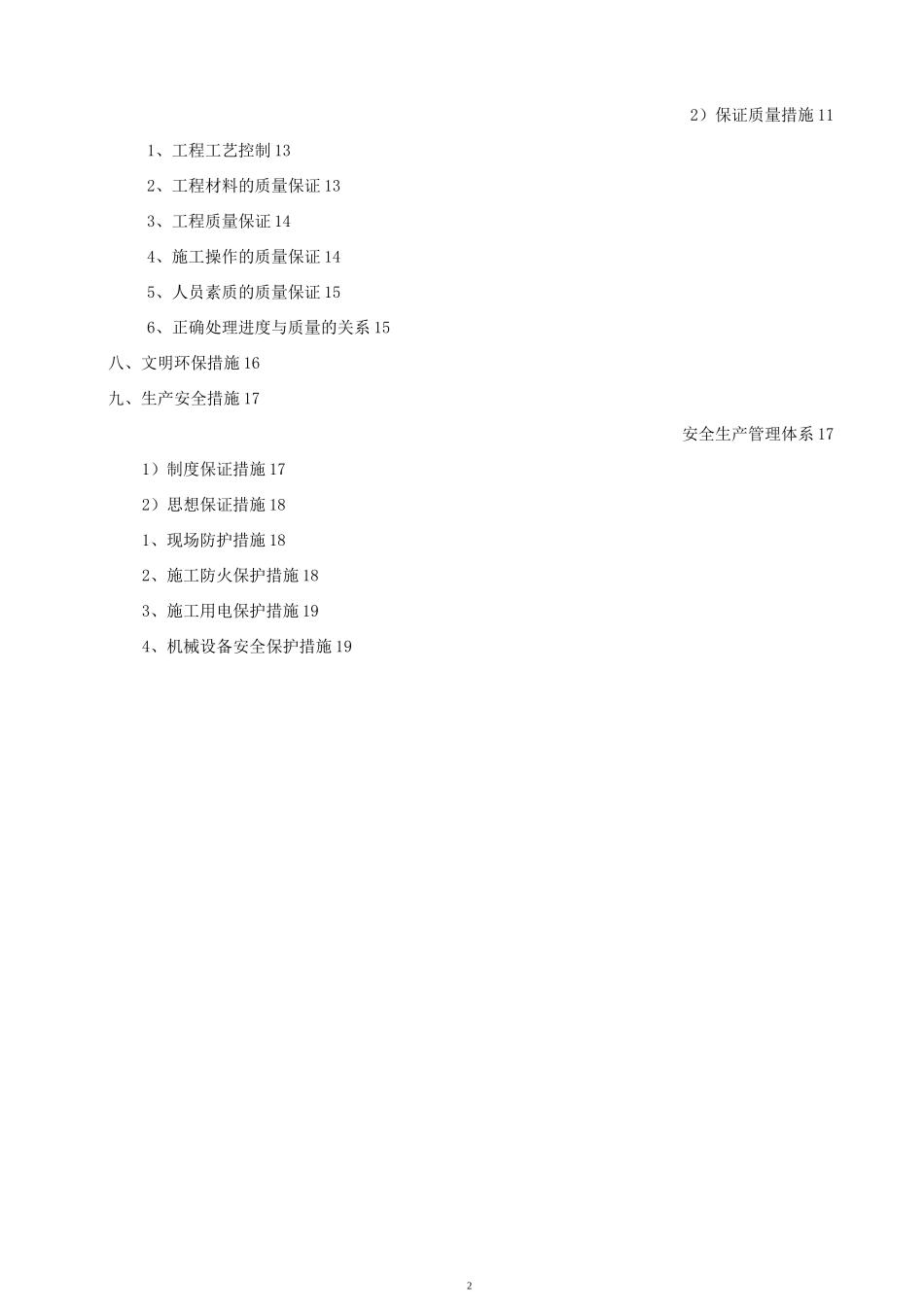

1目录一、工程概况 3主要工程数量 3二、承台施工方案 4三、施工准备 41、技术准备 41）图纸审核 42）试验准备 43）测量准备 44）技术交底 42、现场准备 41）人员配备 42）机械准备 43）材料准备 54）施工便道 55）临时用水用电 56）现场准备 57）施工总体安排 5四、施工工艺流程及施工方法 51）、测量放样 62）、基坑开挖 63）、破桩头及桩基检测 64）、混凝土垫层 75）、钢筋加工及安装 76）、模板制作与安装 77）、砼浇筑及养生 8五、质量检验标准 9六、施工注意事项 10七、质量保证措施 111）质量管理体系 1122）保证质量措施 111、工程工艺控制 132、工程材料的质量保证 133、工程质量保证 144、施工操作的质量保证 145、人员素质的质量保证 156、正确处理进度与质量的关系 15八、文明环保措施 16九、生产安全措施 17安全生产管理体系 171）制度保证措施 172）思想保证措施 181、现场防护措施 182、施工防火保护措施 183、施工用电保护措施 194、机械设备安全保护措施 193桥梁承台施工方案一、工程概况石武高铁郑州站站房高架匝道（桥）工程施工场地位于郑州市东部，根据总体规划线位布局进行布置，我标段施工西北角 J、L、M、N 四条匝道。桥梁总长约 2.4km，面积约 3.2 万 m2。J 线：主线高架，JK0+000〜JK1+644.532，全长 1644.532m，匝道宽度8.0m，主线高架段宽度 15.0m；L 线：辅助匝道，LK0+000〜LK0+496.05，全长 496.05m，匝道宽度8.0m；M 线：连接匝道，MK0+000〜MK0+250，全长 250m，匝道宽度 9.0mN 线：贵宾通道，NK0+000〜NK0+404.022，全长 404.022m，匝道宽度8.0m。主要工程数量SWKZSG-3 合同段站房高架匝道桥工程承台工程数量表桥梁名称桥墩承台（个）桥台承台（个）J 匝道611L 匝道131M 匝道51N 匝道12合计913二、承台施工方案根据施工现场的实际情况，无支护放坡分层开挖基坑，钢筋为场内集中4下料，现场焊接、绑扎成型，模板使用组合钢模板或胶合板，混凝土采用商品混凝土，混凝土浇筑采用吊车或溜槽水平分层浇筑。三、施工准备1、技术准备1）图纸审核在开工之前应组织技术人员进行承台图纸审核，充分理解设计意图，核算标高、及钢筋的下料情况，同时熟悉规范标准。2）试验准备试验室做好混凝土配合比的验证工作，并进行上报审批，同时做好生产所需原材料的报验工作，保证生产所用材料满足施工要求。3）测量准备做好导线点及水准点的复核工作，必要时进行...
