地暖楼地面施工技术交底(图文)

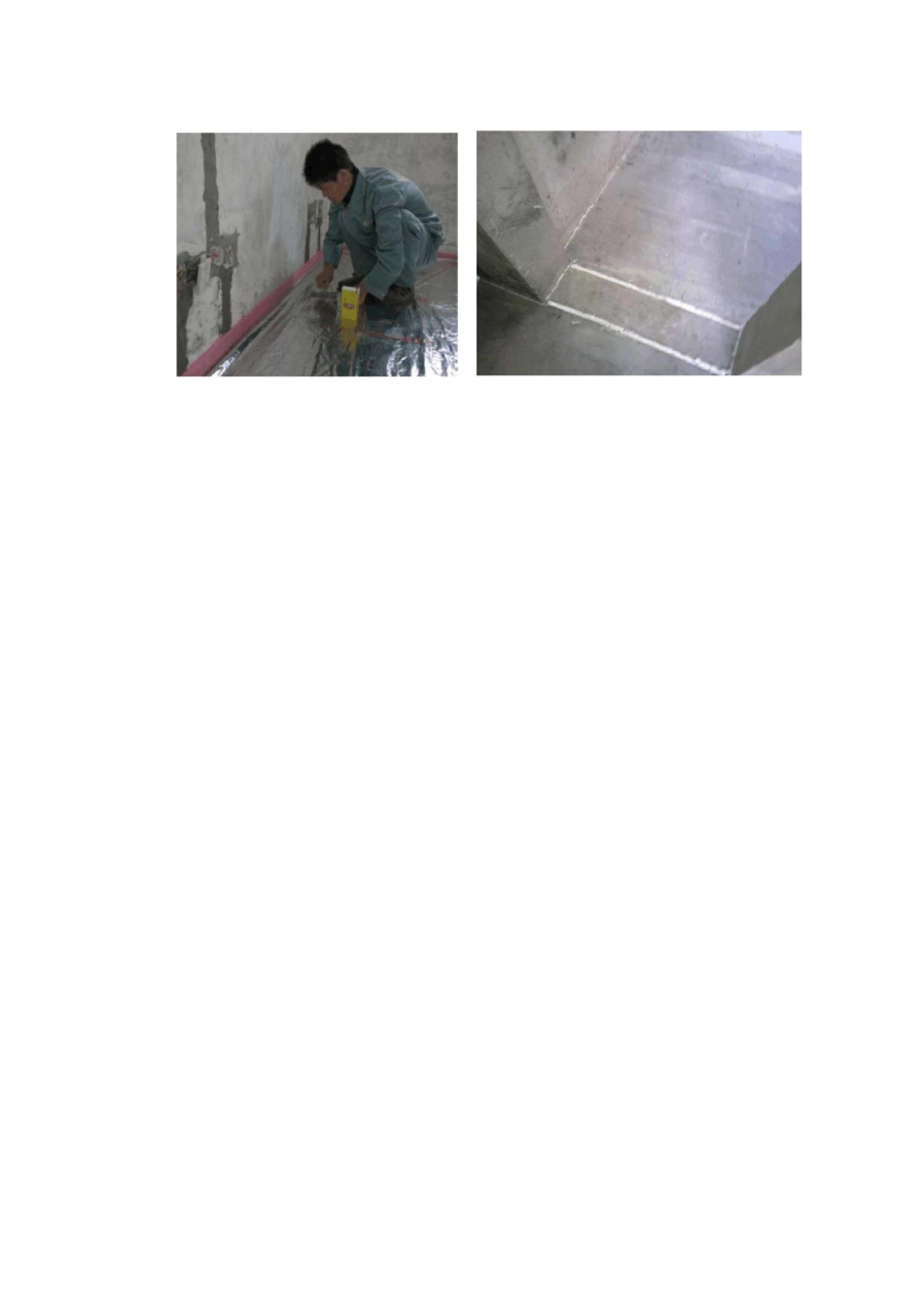

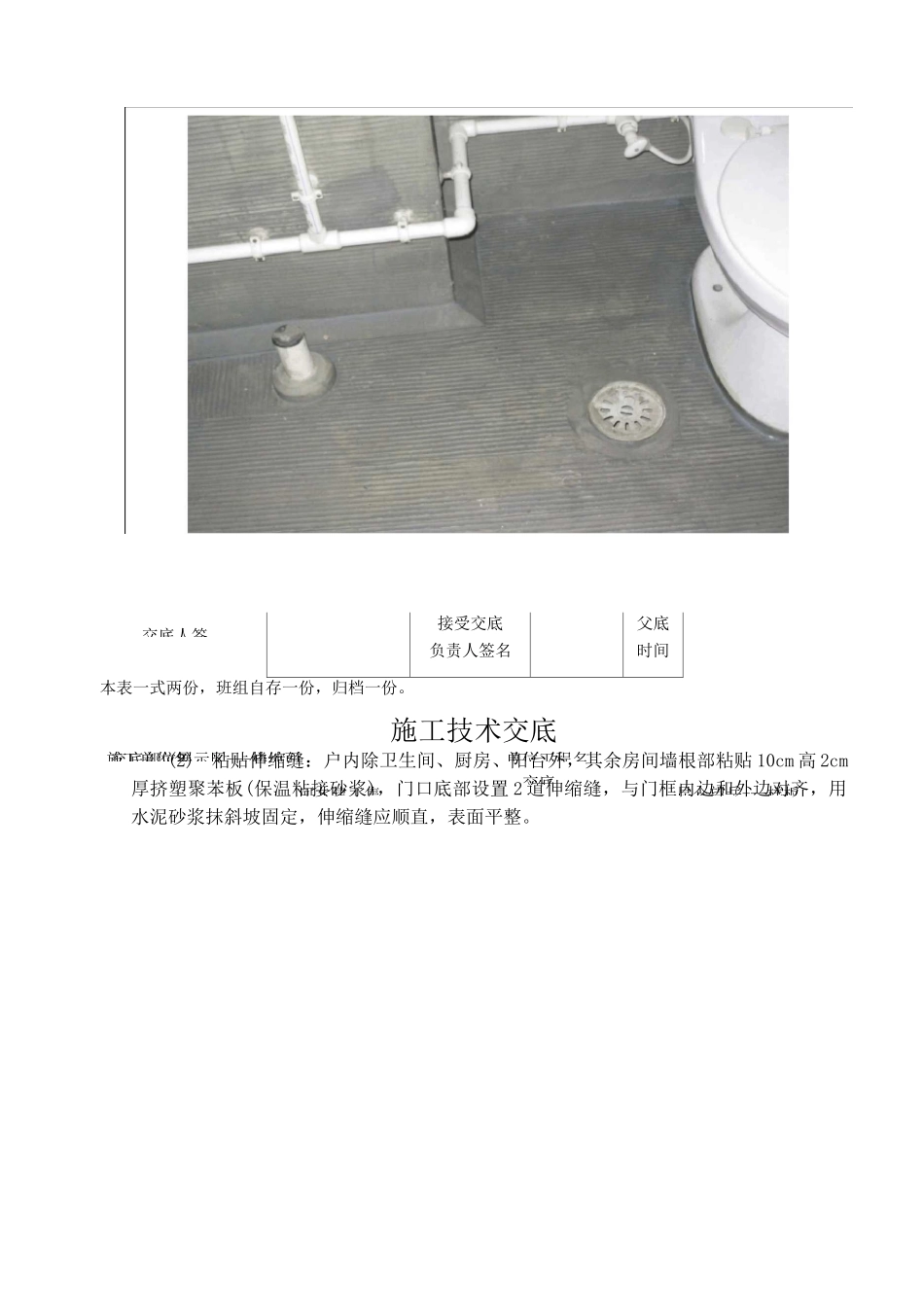

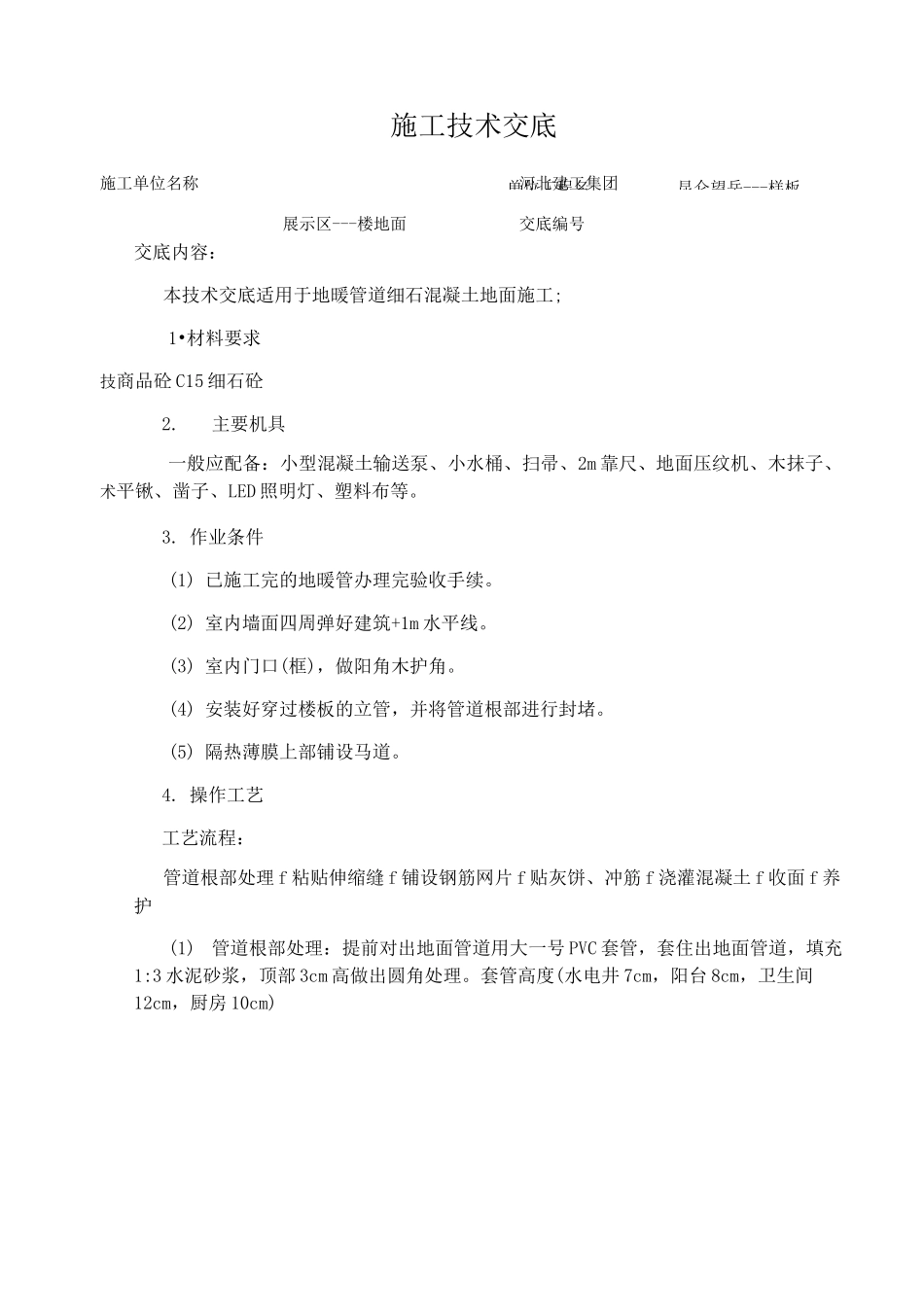

单位工程名昆仑望岳---样板施工技术交底施工单位名称河北建工集团交底内容：本技术交底适用于地暖管道细石混凝土地面施工;1•材料要求技商品砼 C15 细石砼2.主要机具一般应配备：小型混凝土输送泵、小水桶、扫帚、2m 靠尺、地面压纹机、木抹子、术平锹、凿子、LED 照明灯、塑料布等。3. 作业条件(1) 已施工完的地暖管办理完验收手续。(2) 室内墙面四周弹好建筑+1m 水平线。(3) 室内门口(框)，做阳角木护角。(4) 安装好穿过楼板的立管，并将管道根部进行封堵。(5) 隔热薄膜上部铺设马道。4. 操作工艺工艺流程：管道根部处理 f 粘贴伸缩缝 f 铺设钢筋网片 f 贴灰饼、冲筋 f 浇灌混凝土 f 收面 f 养护(1)管道根部处理：提前对出地面管道用大一号 PVC 套管，套住出地面管道，填充1:3 水泥砂浆，顶部 3cm 高做出圆角处理。套管高度(水电井 7cm，阳台 8cm，卫生间12cm，厨房 10cm)展示区---楼地面交底编号交底人签接受交底父底负责人签名时间施工单位名河北建工集单位工程名昆仑望岳---样板交底部位展示区---楼地面交底本表一式两份，班组自存一份，归档一份。施工技术交底(2)粘贴伸缩缝：户内除卫生间、厨房、阳台外，其余房间墙根部粘贴 10cm 高 2cm厚挤塑聚苯板(保温粘接砂浆)，门口底部设置 2 道伸缩缝，与门框内边和外边对齐，用水泥砂浆抹斜坡固定，伸缩缝应顺直，表面平整。交底人签接受交底负责人签名父底时间(3) 铺设钢筋网片：地暖管上下铺设 4@50 双向钢筋网片(配合地暖施工，地暖管下部提前铺设 4@50 双向钢筋网片，不使用垫块)边缘部位用 2cm 高砂浆垫块支撑间距50cm,不得翘边。(4)贴灰饼冲筋：小房间在房间四周根据标高线做出灰饼,大房间制作冲筋间距1.5m，有地漏的房间(卫生间，阳台)做出 0.5%的坡度，坡向地漏处，地漏高出细石混凝土地面 2cm。冲筋和灰饼均采用 1：3 水泥砂浆制作，随后铺细石混凝土，收面前将冲筋剔除。(5)铺细石混凝土：铺细石混凝土后用长刮杠刮平，振捣密实，表面塌陷处应用细石混凝土铺平，再用长刮杠刮一次，然后用木抹子搓平。(5.1)第一遍抹压，用铁抹子抹压面层，把脚印压平。(5.2)第二遍抹压，当面层开始凝结，地面面层上有脚印但不下陷时，用铁抹子进行第二遍抹压，此时要注意不漏压，并将面层上的凹坑、砂眼和脚印压平。(5.3)第三遍抹压，当地面面层上人稍有脚印，而抹压不出现抹子纹时，用铁抹子进行第三遍抹压，此时抹压要用力稍大，将抹子纹抹平厨房、卫...
