CorelDRAW在机械制图教材插图中的应用

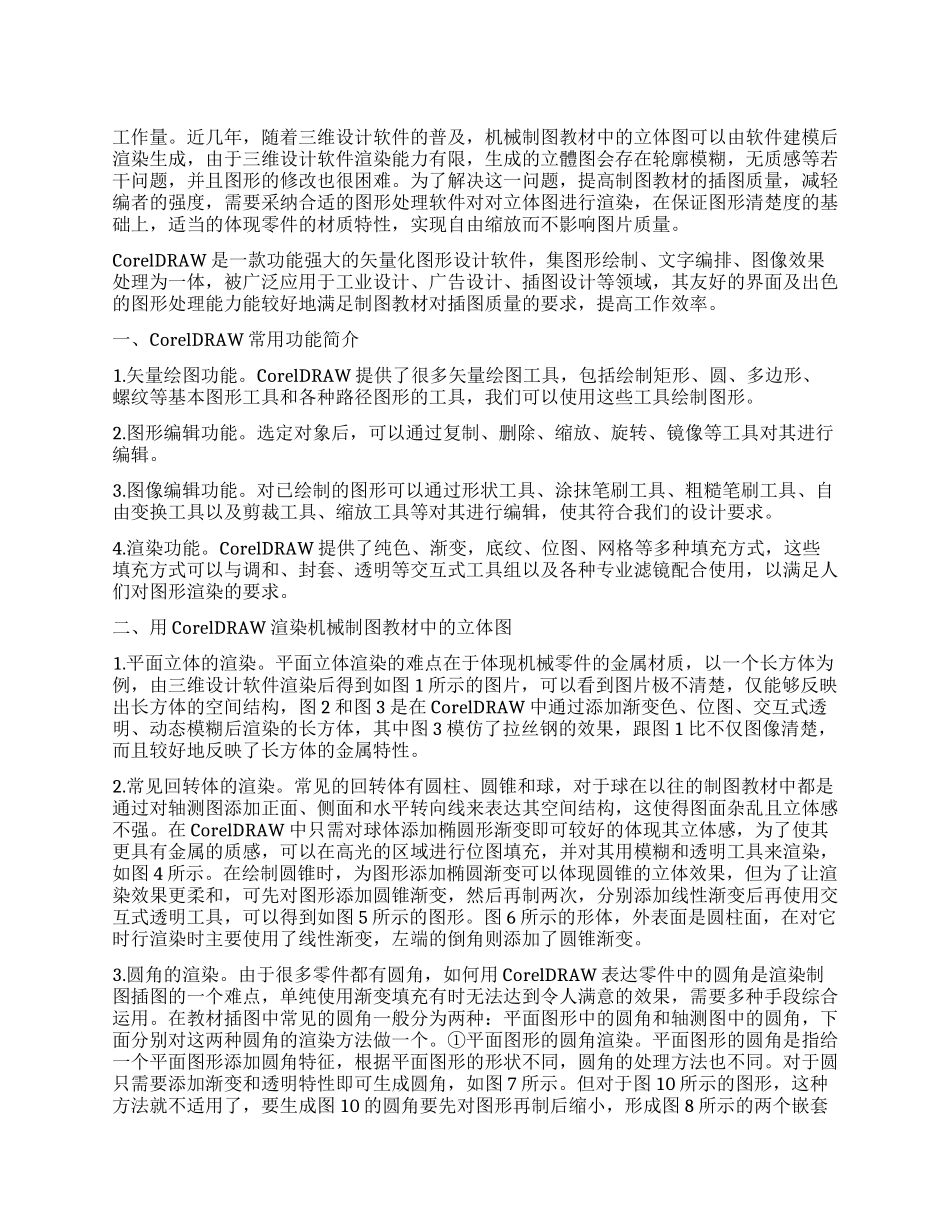

工作量。近几年，随着三维设计软件的普及，机械制图教材中的立体图可以由软件建模后渲染生成，由于三维设计软件渲染能力有限，生成的立體图会存在轮廓模糊，无质感等若干问题，并且图形的修改也很困难。为了解决这一问题，提高制图教材的插图质量，减轻编者的强度，需要采纳合适的图形处理软件对对立体图进行渲染，在保证图形清楚度的基础上，适当的体现零件的材质特性，实现自由缩放而不影响图片质量。CorelDRAW 是一款功能强大的矢量化图形设计软件，集图形绘制、文字编排、图像效果处理为一体，被广泛应用于工业设计、广告设计、插图设计等领域，其友好的界面及出色的图形处理能力能较好地满足制图教材对插图质量的要求，提高工作效率。一、CorelDRAW 常用功能简介1.矢量绘图功能。CorelDRAW 提供了很多矢量绘图工具，包括绘制矩形、圆、多边形、螺纹等基本图形工具和各种路径图形的工具，我们可以使用这些工具绘制图形。2.图形编辑功能。选定对象后，可以通过复制、删除、缩放、旋转、镜像等工具对其进行编辑。3.图像编辑功能。对已绘制的图形可以通过形状工具、涂抹笔刷工具、粗糙笔刷工具、自由变换工具以及剪裁工具、缩放工具等对其进行编辑，使其符合我们的设计要求。4.渲染功能。CorelDRAW 提供了纯色、渐变，底纹、位图、网格等多种填充方式，这些填充方式可以与调和、封套、透明等交互式工具组以及各种专业滤镜配合使用，以满足人们对图形渲染的要求。二、用 CorelDRAW 渲染机械制图教材中的立体图1.平面立体的渲染。平面立体渲染的难点在于体现机械零件的金属材质，以一个长方体为例，由三维设计软件渲染后得到如图 1 所示的图片，可以看到图片极不清楚，仅能够反映出长方体的空间结构，图 2 和图 3 是在 CorelDRAW 中通过添加渐变色、位图、交互式透明、动态模糊后渲染的长方体，其中图 3 模仿了拉丝钢的效果，跟图 1 比不仅图像清楚，而且较好地反映了长方体的金属特性。2.常见回转体的渲染。常见的回转体有圆柱、圆锥和球，对于球在以往的制图教材中都是通过对轴测图添加正面、侧面和水平转向线来表达其空间结构，这使得图面杂乱且立体感不强。在 CorelDRAW 中只需对球体添加椭圆形渐变即可较好的体现其立体感，为了使其更具有金属的质感，可以在高光的区域进行位图填充，并对其用模糊和透明工具来渲染，如图 4 所示。在绘制圆锥时，为图形添加椭圆渐变可以体现圆锥的立体效果，但为了让渲染效果更柔和，可先...
