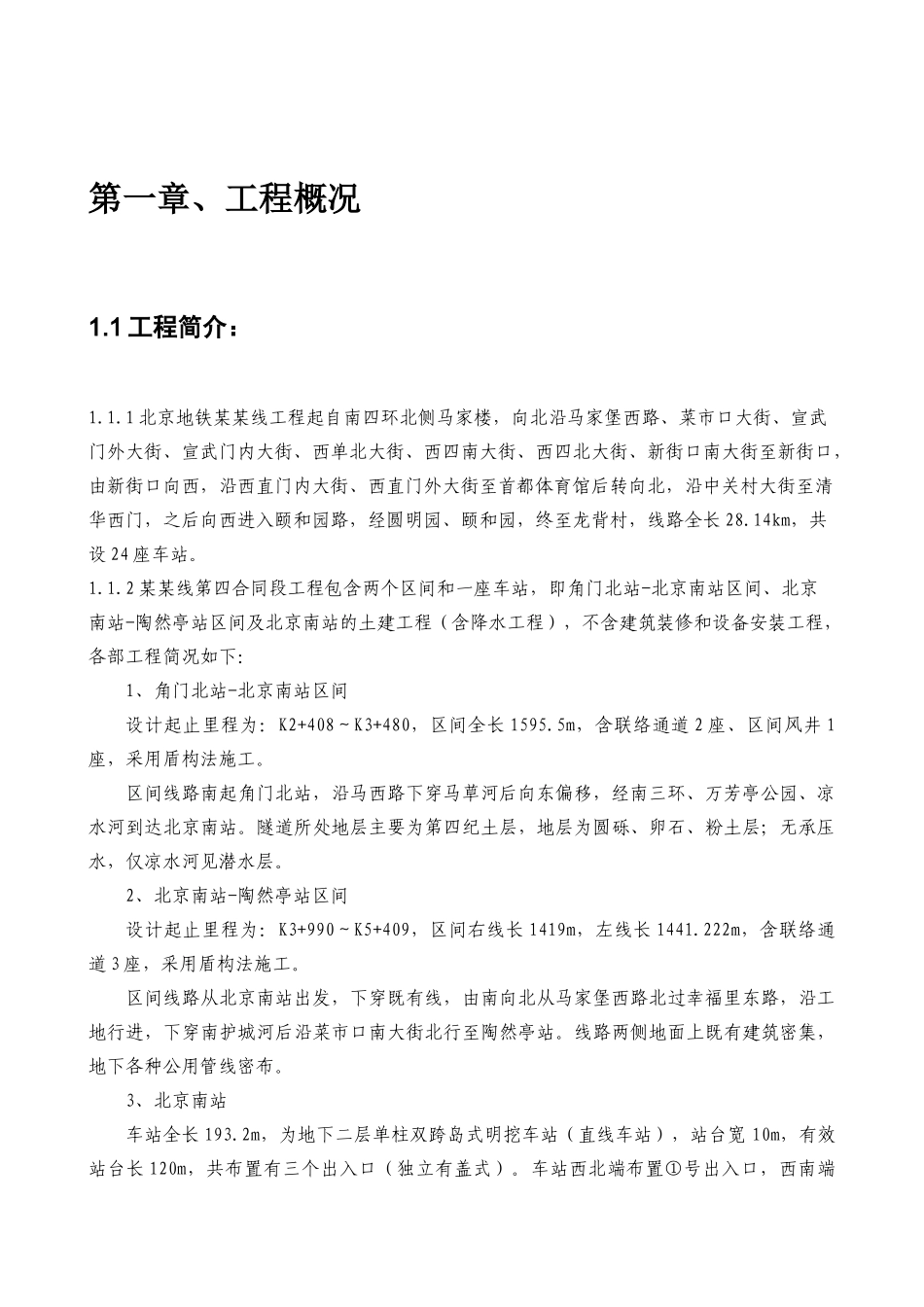

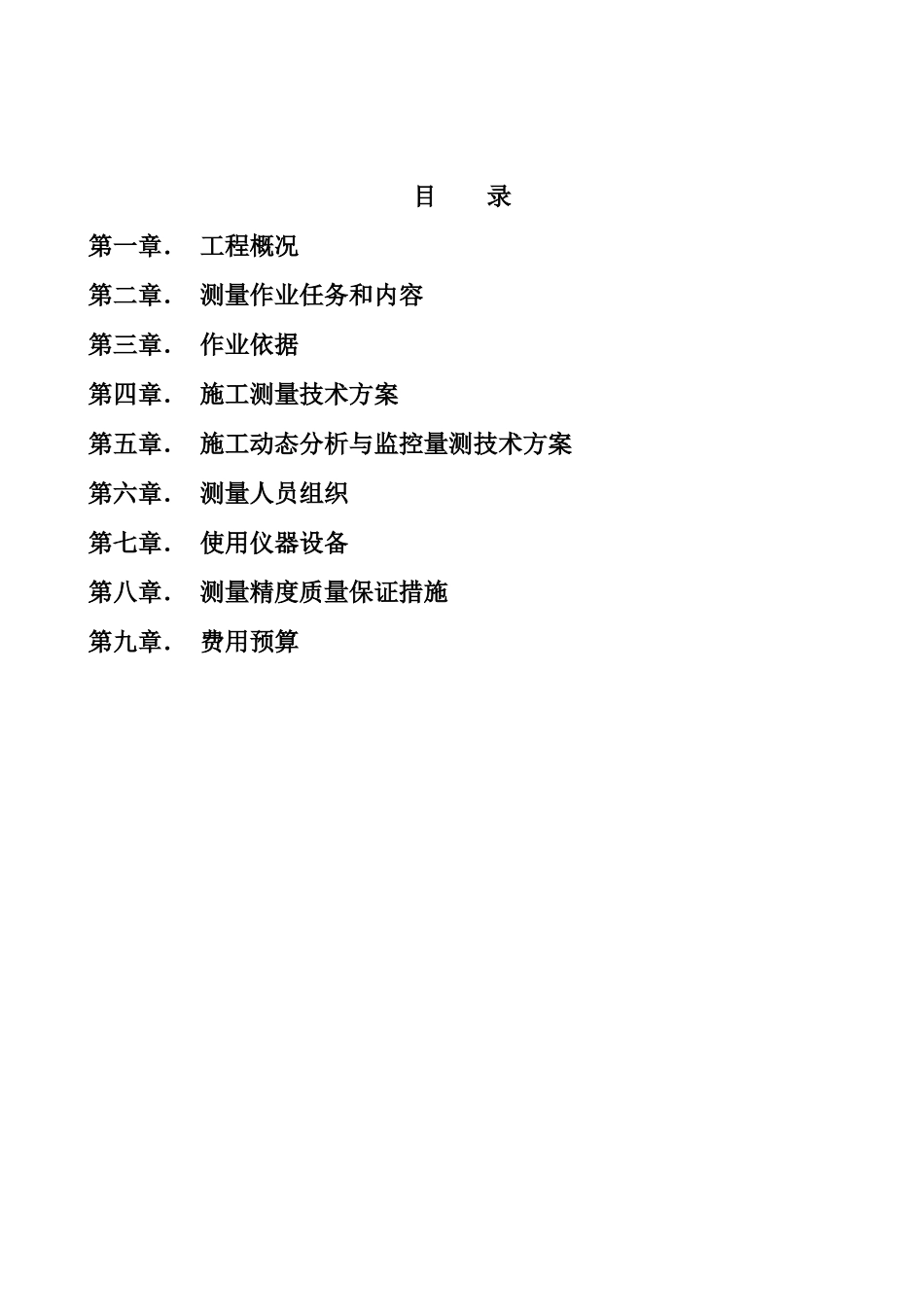

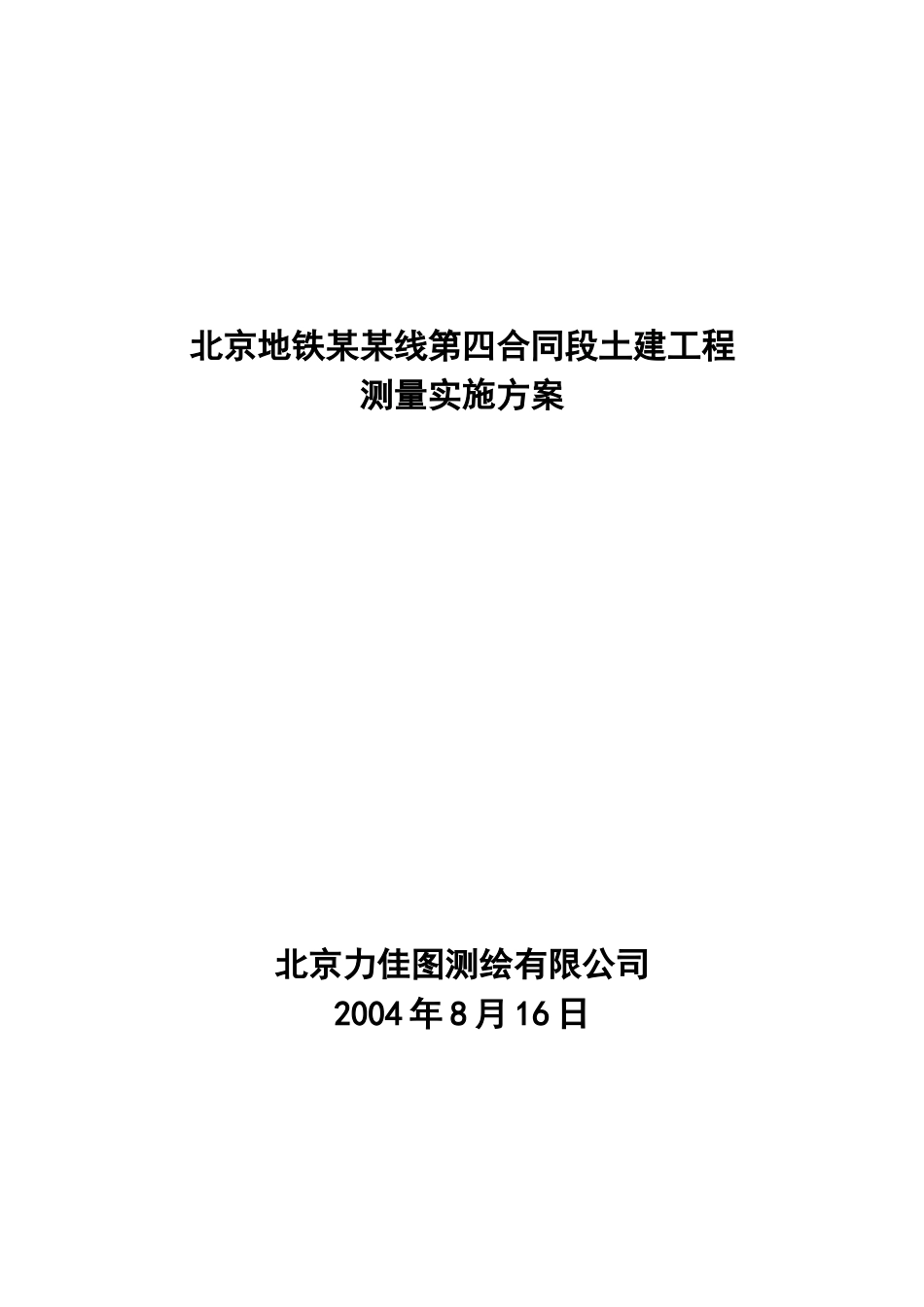

北京地铁某某线第四合同段土建工程测量实施方案北京力佳图测绘有限公司2004 年 8 月 16 日目 录第一章． 工程概况第二章． 测量作业任务和内容第三章． 作业依据第四章． 施工测量技术方案第五章． 施工动态分析与监控量测技术方案第六章． 测量人员组织第七章． 使用仪器设备第八章． 测量精度质量保证措施第九章． 费用预算第一章、工程概况1.1 工程简介：1.1.1 北京地铁某某线工程起自南四环北侧马家楼，向北沿马家堡西路、菜市口大街、宣武门外大街、宣武门内大街、西单北大街、西四南大街、西四北大街、新街口南大街至新街口，由新街口向西，沿西直门内大街、西直门外大街至首都体育馆后转向北，沿中关村大街至清华西门，之后向西进入颐和园路，经圆明园、颐和园，终至龙背村，线路全长 28.14km，共设 24 座车站。1.1.2 某某线第四合同段工程包含两个区间和一座车站，即角门北站-北京南站区间、北京南站-陶然亭站区间及北京南站的土建工程（含降水工程），不含建筑装修和设备安装工程，各部工程简况如下：1、角门北站-北京南站区间设计起止里程为：K2+408～K3+480，区间全长 1595.5m，含联络通道 2 座、区间风井 1座，采用盾构法施工。区间线路南起角门北站，沿马西路下穿马草河后向东偏移，经南三环、万芳亭公园、凉水河到达北京南站。隧道所处地层主要为第四纪土层，地层为圆砾、卵石、粉土层；无承压水，仅凉水河见潜水层。2、北京南站-陶然亭站区间设计起止里程为：K3+990～K5+409，区间右线长 1419m，左线长 1441.222m，含联络通道 3 座，采用盾构法施工。区间线路从北京南站出发，下穿既有线，由南向北从马家堡西路北过幸福里东路，沿工地行进，下穿南护城河后沿菜市口南大街北行至陶然亭站。线路两侧地面上既有建筑密集，地下各种公用管线密布。3、北京南站车站全长 193.2m，为地下二层单柱双跨岛式明挖车站（直线车站），站台宽 10m，有效站台长 120m，共布置有三个出入口（独立有盖式）。车站西北端布置①号出入口，西南端布置②号出入口，东北端布置③号出入口。在车站北端向东布置了一组新风道和排风道，在车站南端向东也布置了一组新风道和排风道。车站覆土平均为 3.1 米左右。站区东侧是进出北京南站（火车站）的京山铁路，西侧为翠林小区、亚林小区、宏泰家园、中房鼎立家园、祥和苑等居住小区，站址周边无重要高大建筑，房屋多为民房。车站西边规划为一般居住用地，东北角规划为绿地，东南...
