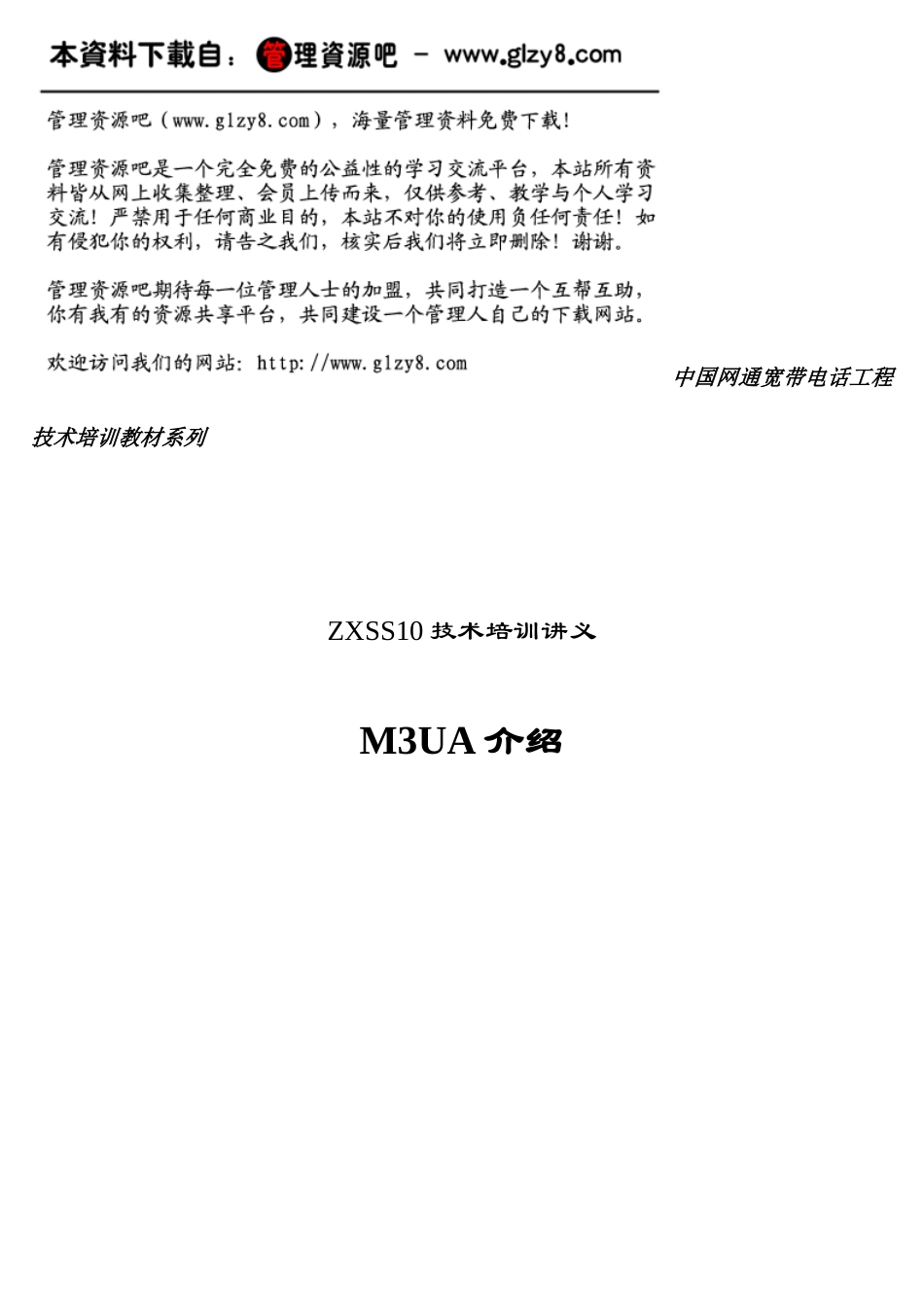

中国网通宽带电话工程技术培训教材系列M3UA协议

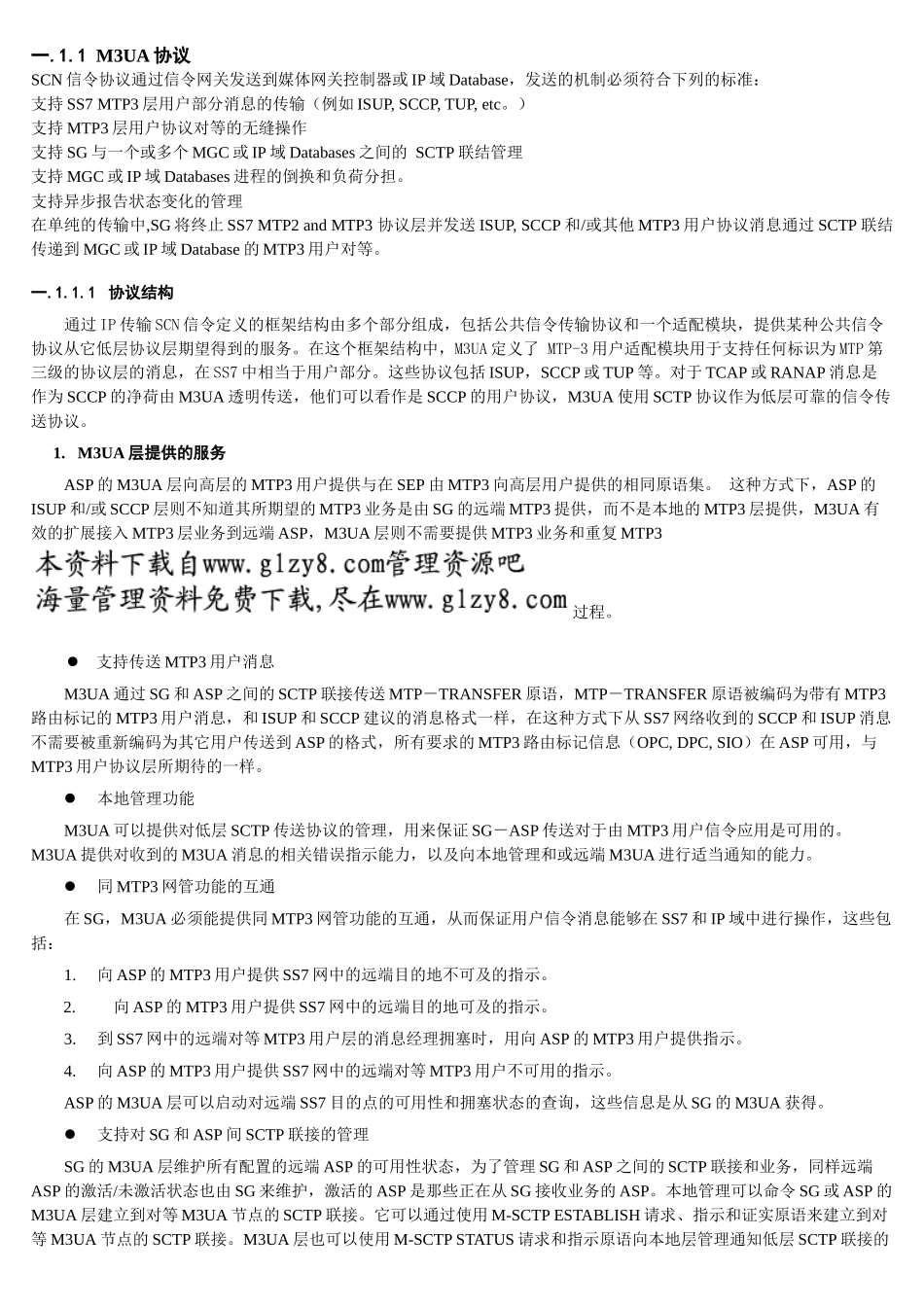

中国网通宽带电话工程技术培训教材系列ZXSS10 技术培训讲义M3UA 介绍一.1.1 M3UA 协议SCN 信令协议通过信令网关发送到媒体网关控制器或 IP 域 Database，发送的机制必须符合下列的标准：支持 SS7 MTP3 层用户部分消息的传输（例如 ISUP, SCCP, TUP, etc。）支持 MTP3 层用户协议对等的无缝操作支持 SG 与一个或多个 MGC 或 IP 域 Databases 之间的 SCTP 联结管理支持 MGC 或 IP 域 Databases 进程的倒换和负荷分担。支持异步报告状态变化的管理在单纯的传输中,SG 将终止 SS7 MTP2 and MTP3 协议层并发送 ISUP, SCCP 和/或其他 MTP3 用户协议消息通过 SCTP 联结传递到 MGC 或 IP 域 Database 的 MTP3 用户对等。一.1.1.1 协议结构通过 IP 传输 SCN 信令定义的框架结构由多个部分组成，包括公共信令传输协议和一个适配模块，提供某种公共信令协议从它低层协议层期望得到的服务。在这个框架结构中，M3UA 定义了 MTP-3 用户适配模块用于支持任何标识为 MTP 第三级的协议层的消息，在 SS7 中相当于用户部分。这些协议包括 ISUP，SCCP 或 TUP 等。对于 TCAP 或 RANAP 消息是作为 SCCP 的净荷由 M3UA 透明传送，他们可以看作是 SCCP 的用户协议，M3UA 使用 SCTP 协议作为低层可靠的信令传送协议。1. M3UA 层提供的服务ASP 的 M3UA 层向高层的 MTP3 用户提供与在 SEP 由 MTP3 向高层用户提供的相同原语集。 这种方式下，ASP 的ISUP 和/或 SCCP 层则不知道其所期望的 MTP3 业务是由 SG 的远端 MTP3 提供，而不是本地的 MTP3 层提供，M3UA 有效的扩展接入 MTP3 层业务到远端 ASP，M3UA 层则不需要提供 MTP3 业务和重复 MTP3过程。支持传送 MTP3 用户消息M3UA 通过 SG 和 ASP 之间的 SCTP 联接传送 MTP－TRANSFER 原语，MTP－TRANSFER 原语被编码为带有 MTP3路由标记的 MTP3 用户消息，和 ISUP 和 SCCP 建议的消息格式一样，在这种方式下从 SS7 网络收到的 SCCP 和 ISUP 消息不需要被重新编码为其它用户传送到 ASP 的格式，所有要求的 MTP3 路由标记信息（OPC, DPC, SIO）在 ASP 可用，与MTP3 用户协议层所期待的一样。本地管理功能M3UA 可以提供对低层 SCTP 传送协议的管理，用来保证 SG－ASP 传送对于由 MTP3 用户信令应用是可用的。M3UA 提供对收到的 M3UA 消息的相关错误指示能力...
