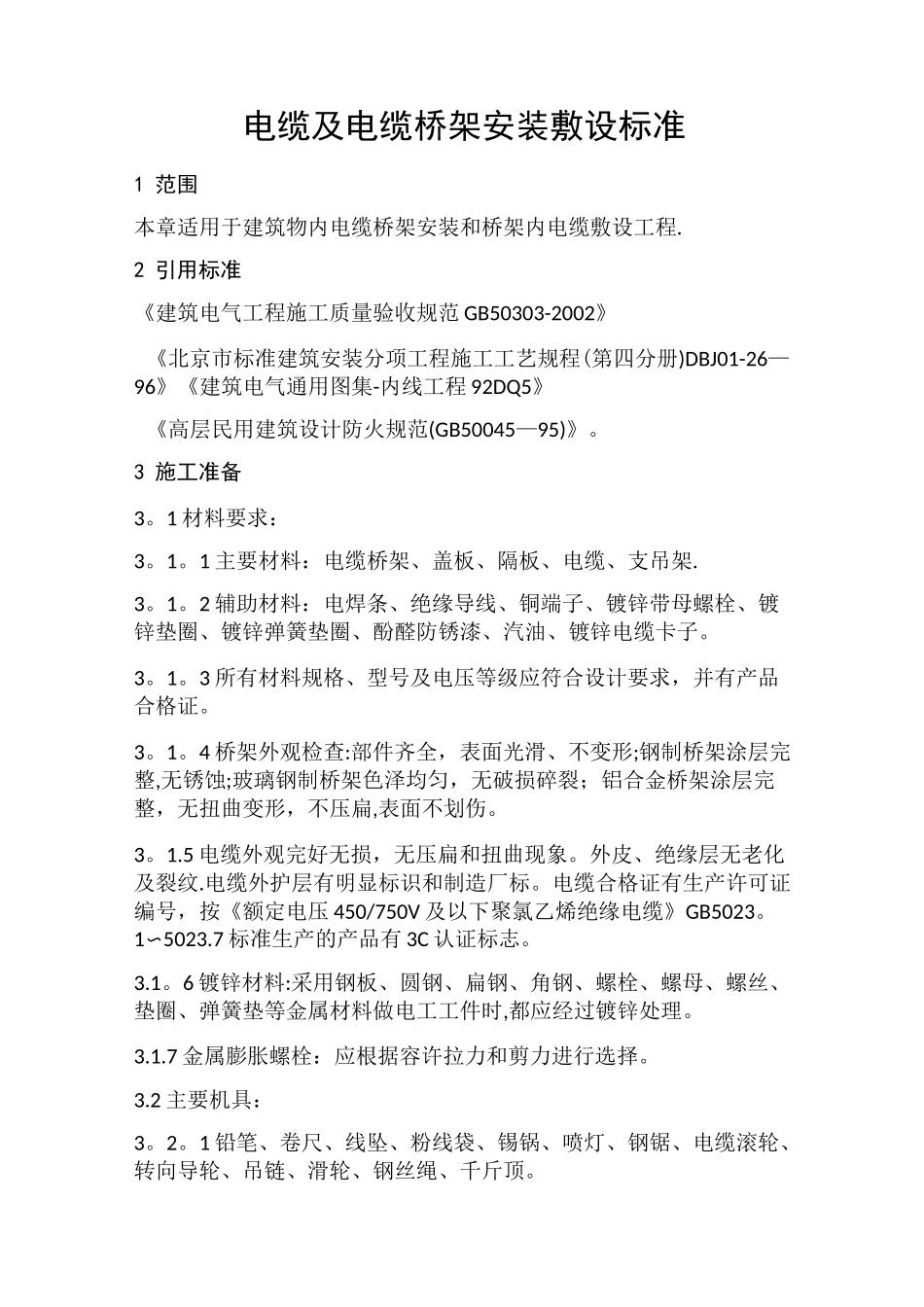

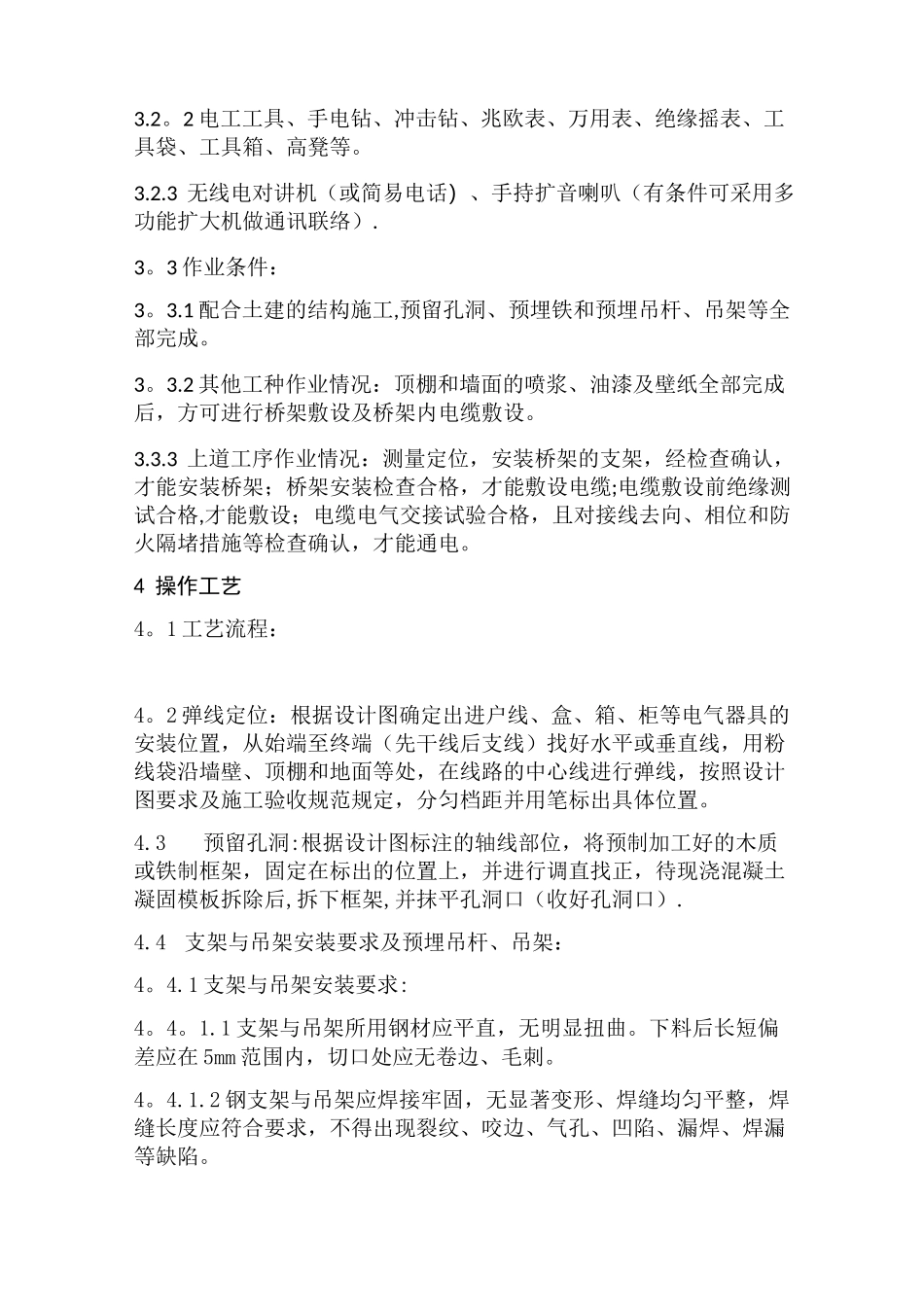

电缆及电缆桥架安装敷设标准1 范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程.2 引用标准《建筑电气工程施工质量验收规范 GB50303-2002》《北京市标准建筑安装分项工程施工工艺规程(第四分册)DBJ01-26—96》《建筑电气通用图集-内线工程 92DQ5》《高层民用建筑设计防火规范(GB50045—95)》。3 施工准备3。1 材料要求：3。1。1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架.3。1。2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。3。1。3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。3。1。4 桥架外观检查:部件齐全，表面光滑、不变形;钢制桥架涂层完整,无锈蚀;玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁,表面不划伤。3。1.5 电缆外观完好无损，无压扁和扭曲现象。外皮、绝缘层无老化及裂纹.电缆外护层有明显标识和制造厂标。电缆合格证有生产许可证编号，按《额定电压 450/750V 及以下聚氯乙烯绝缘电缆》GB5023。1〜5023.7 标准生产的产品有 3C 认证标志。3.1。6 镀锌材料:采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时,都应经过镀锌处理。3.1.7 金属膨胀螺栓：应根据容许拉力和剪力进行选择。3.2 主要机具：3。2。1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。3.2。2 电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。3.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）.3。3 作业条件：3。3.1 配合土建的结构施工,预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。3。3.2 其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。3.3.3 上道工序作业情况：测量定位，安装桥架的支架，经检查确认，才能安装桥架；桥架安装检查合格，才能敷设电缆;电缆敷设前绝缘测试合格,才能敷设；电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。4 操作工艺4。1 工艺流程：4。2 弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照...
