电缆沟技术规范

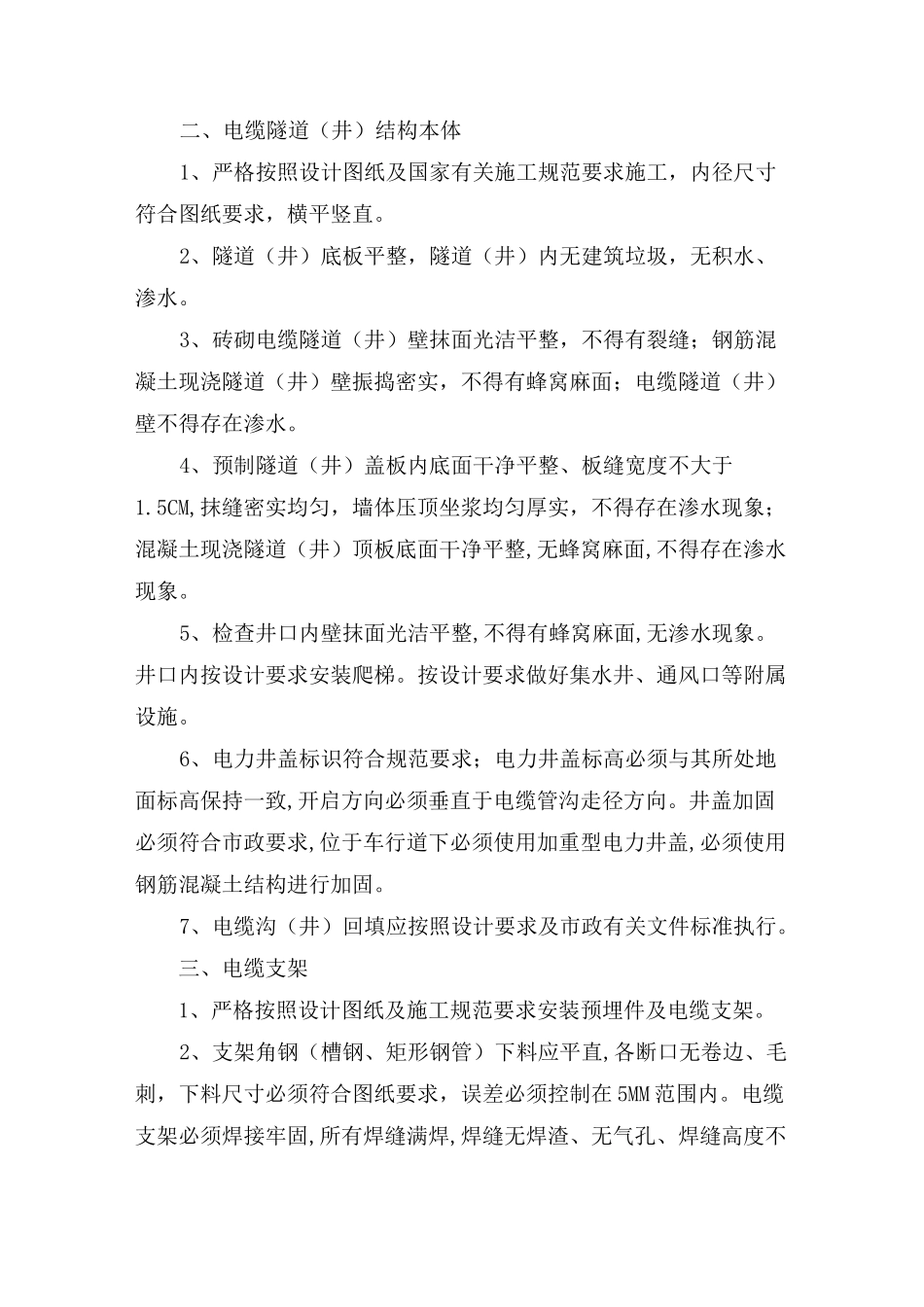

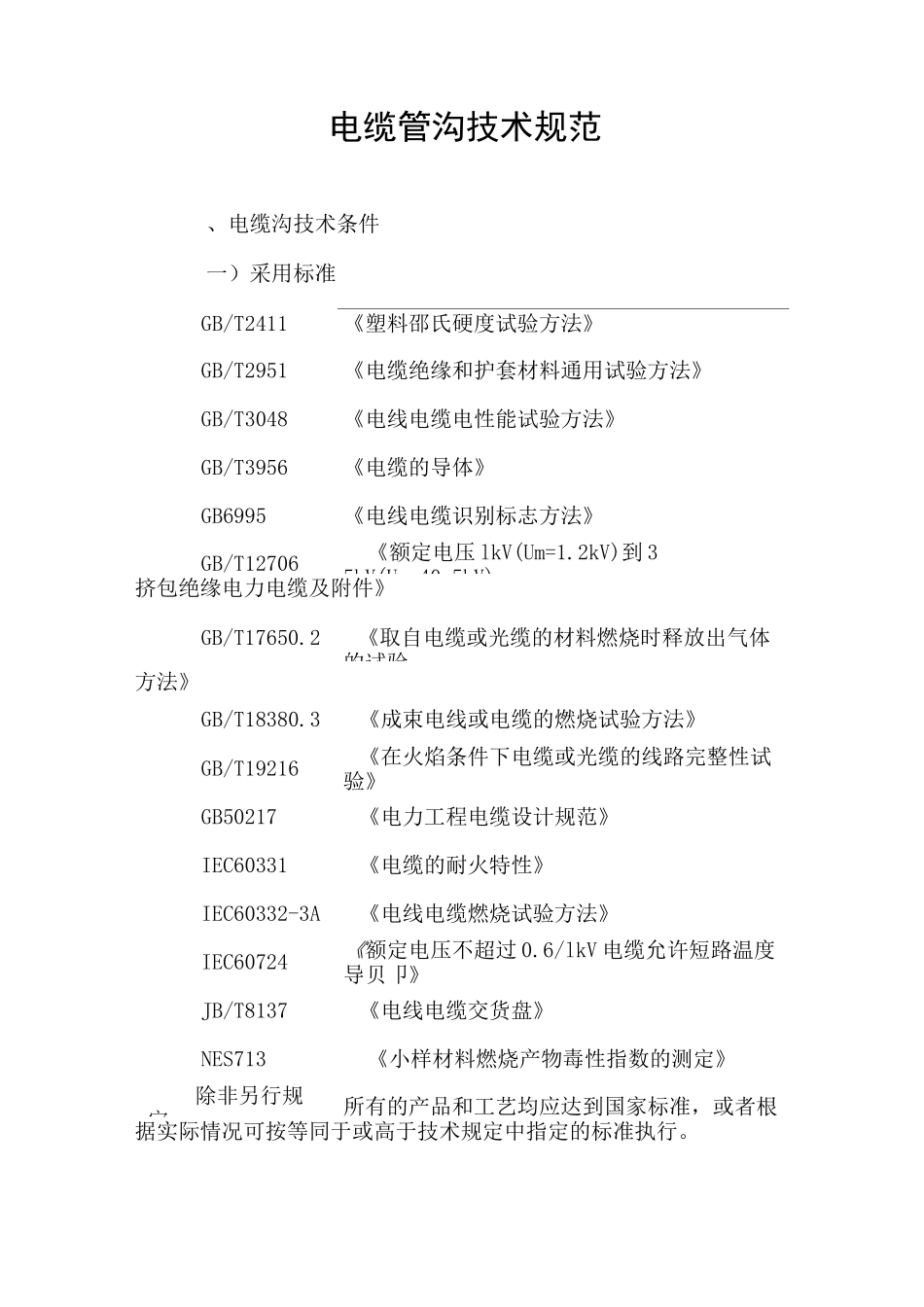

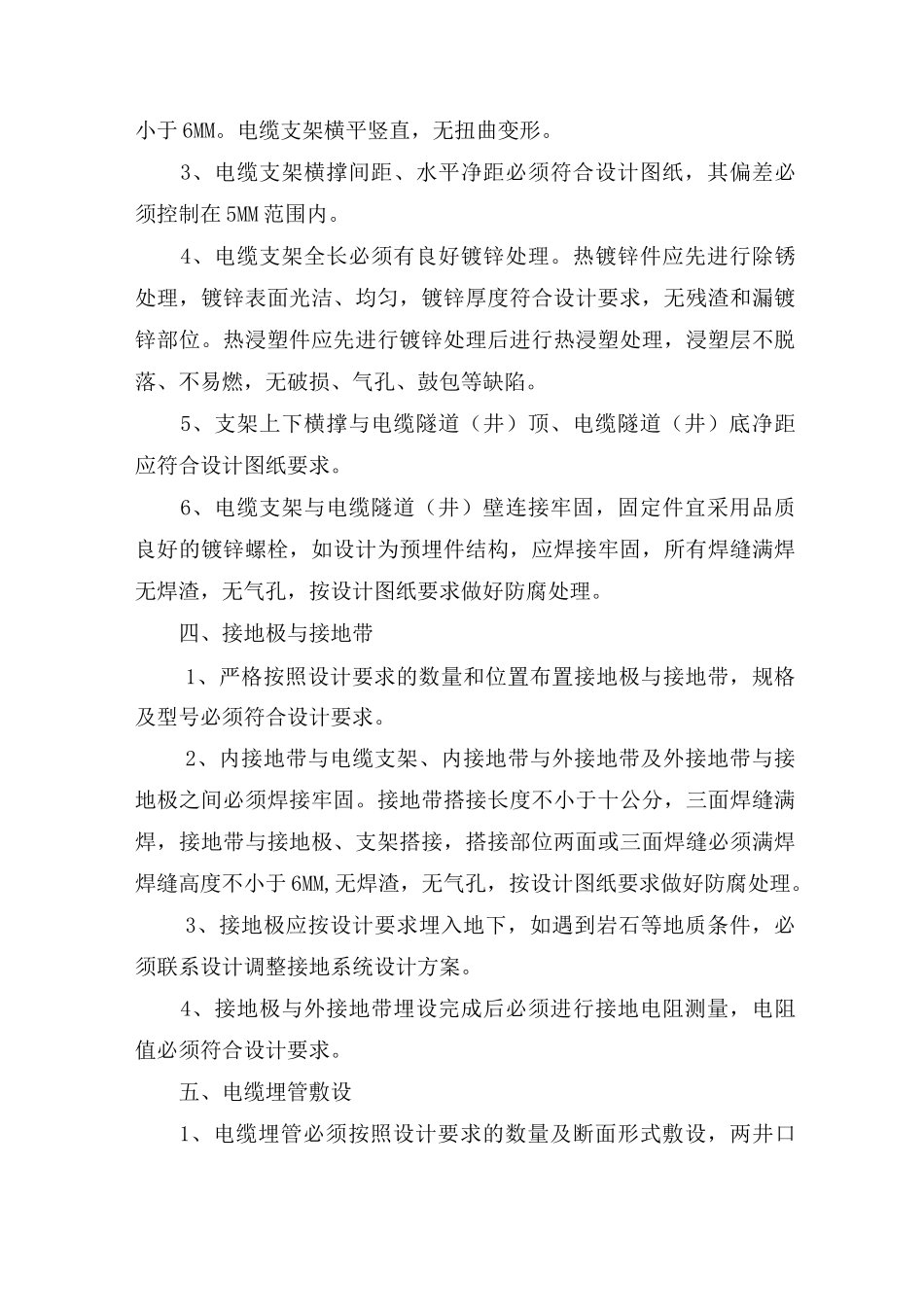

电缆管沟技术规范、电缆沟技术条件一）采用标准GB/T2411《塑料邵氏硬度试验方法》GB/T2951《电缆绝缘和护套材料通用试验方法》GB/T3048《电线电缆电性能试验方法》GB/T3956《电缆的导体》GB6995《电线电缆识别标志方法》GB/T12706《额定电压 lkV(Um=1.2kV)到 35kV(Um=40.5kV)挤包绝缘电力电缆及附件》GB/T17650.2《取自电缆或光缆的材料燃烧时释放出气体的试验方法》GB/T18380.3《成束电线或电缆的燃烧试验方法》GB/T19216《在火焰条件下电缆或光缆的线路完整性试验》GB50217《电力工程电缆设计规范》IEC60331《电缆的耐火特性》IEC60332-3A《电线电缆燃烧试验方法》IEC60724《额定电压不超过 0.6/lkV 电缆允许短路温度导贝卩》JB/T8137《电线电缆交货盘》NES713《小样材料燃烧产物毒性指数的测定》除非另行规定，所有的产品和工艺均应达到国家标准，或者根据实际情况可按等同于或高于技术规定中指定的标准执行。二、电缆隧道（井）结构本体1、严格按照设计图纸及国家有关施工规范要求施工，内径尺寸符合图纸要求，横平竖直。2、隧道（井）底板平整，隧道（井）内无建筑垃圾，无积水、渗水。3、砖砌电缆隧道（井）壁抹面光洁平整，不得有裂缝；钢筋混凝土现浇隧道（井）壁振捣密实，不得有蜂窝麻面；电缆隧道（井）壁不得存在渗水。4、预制隧道（井）盖板内底面干净平整、板缝宽度不大于1.5CM,抹缝密实均匀，墙体压顶坐浆均匀厚实，不得存在渗水现象；混凝土现浇隧道（井）顶板底面干净平整,无蜂窝麻面,不得存在渗水现象。5、检查井口内壁抹面光洁平整,不得有蜂窝麻面,无渗水现象。井口内按设计要求安装爬梯。按设计要求做好集水井、通风口等附属设施。6、电力井盖标识符合规范要求；电力井盖标高必须与其所处地面标高保持一致,开启方向必须垂直于电缆管沟走径方向。井盖加固必须符合市政要求,位于车行道下必须使用加重型电力井盖,必须使用钢筋混凝土结构进行加固。7、电缆沟（井）回填应按照设计要求及市政有关文件标准执行。三、电缆支架1、严格按照设计图纸及施工规范要求安装预埋件及电缆支架。2、支架角钢（槽钢、矩形钢管）下料应平直,各断口无卷边、毛刺，下料尺寸必须符合图纸要求，误差必须控制在 5MM 范围内。电缆支架必须焊接牢固,所有焊缝满焊,焊缝无焊渣、无气孔、焊缝高度不小于 6MM。电缆支架横平竖直，无扭曲变形。3、电缆支架横撑间距、水平净距必须符合设计图纸，其偏差必须控制在 5MM 范围内。4、电缆支架全长必须有良...
