水泵水轮机简介

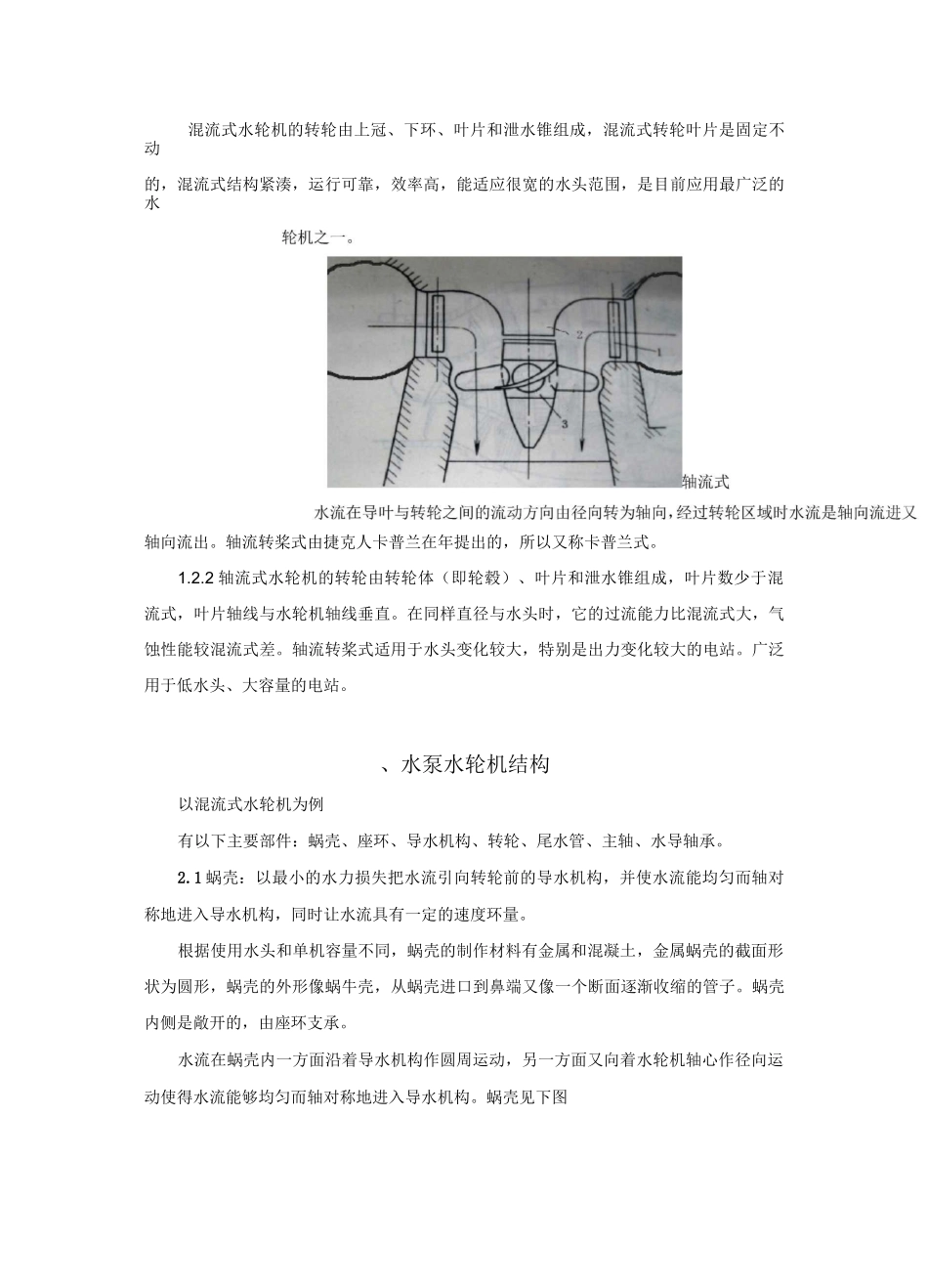

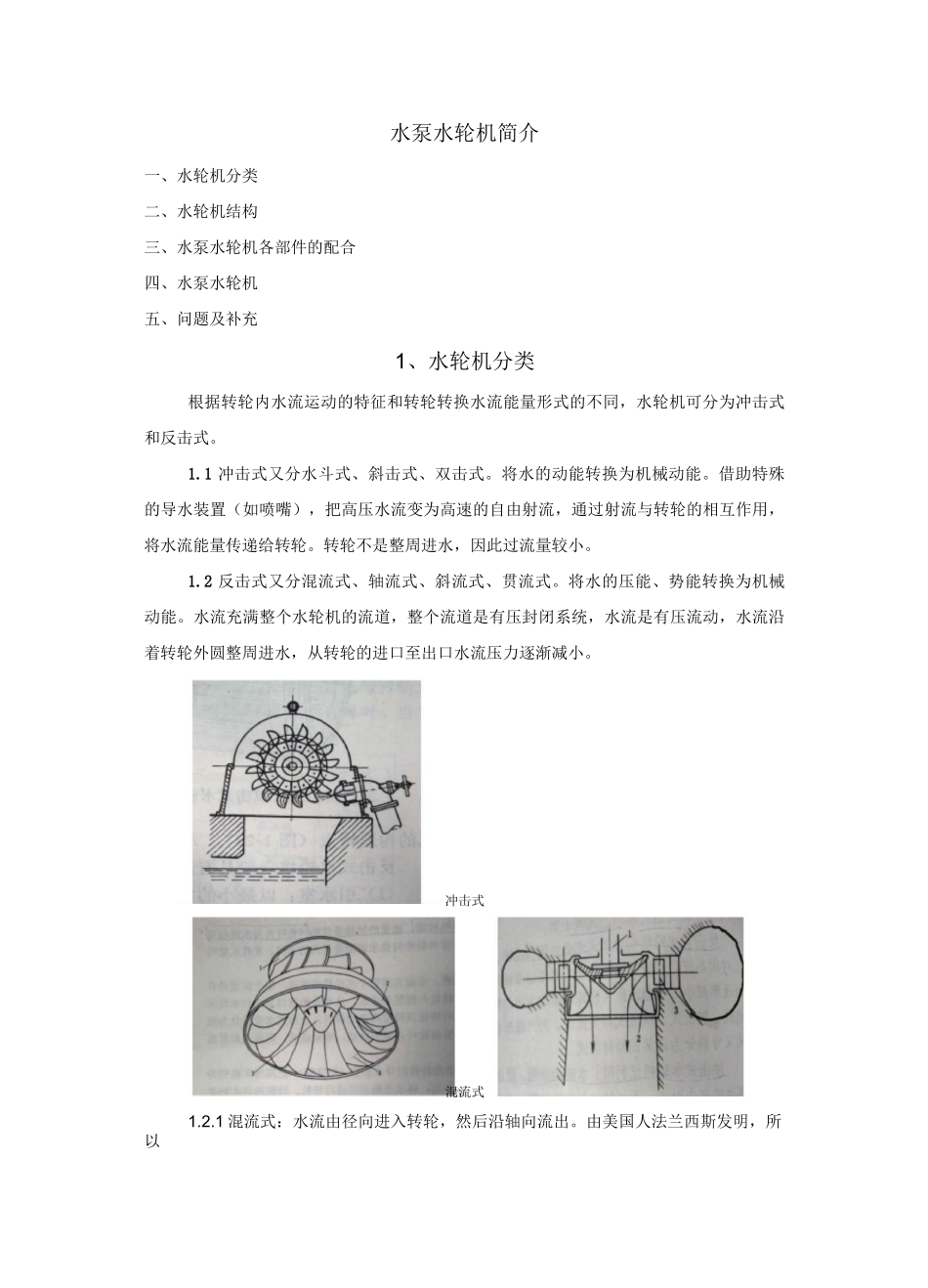

水泵水轮机简介一、水轮机分类二、水轮机结构三、水泵水轮机各部件的配合四、水泵水轮机五、问题及补充1、水轮机分类根据转轮内水流运动的特征和转轮转换水流能量形式的不同，水轮机可分为冲击式和反击式。1.1 冲击式又分水斗式、斜击式、双击式。将水的动能转换为机械动能。借助特殊的导水装置（如喷嘴），把高压水流变为高速的自由射流，通过射流与转轮的相互作用，将水流能量传递给转轮。转轮不是整周进水，因此过流量较小。1.2 反击式又分混流式、轴流式、斜流式、贯流式。将水的压能、势能转换为机械动能。水流充满整个水轮机的流道，整个流道是有压封闭系统，水流是有压流动，水流沿着转轮外圆整周进水，从转轮的进口至出口水流压力逐渐减小。冲击式混流式1.2.1 混流式：水流由径向进入转轮，然后沿轴向流出。由美国人法兰西斯发明，所以又称法兰西斯式。混流式水轮机的转轮由上冠、下环、叶片和泄水锥组成，混流式转轮叶片是固定不动的，混流式结构紧湊，运行可靠，效率高，能适应很宽的水头范围，是目前应用最广泛的水轴向流出。轴流转桨式由捷克人卡普兰在年提出的，所以又称卡普兰式。1.2.2 轴流式水轮机的转轮由转轮体（即轮毂）、叶片和泄水锥组成，叶片数少于混流式，叶片轴线与水轮机轴线垂直。在同样直径与水头时，它的过流能力比混流式大，气蚀性能较混流式差。轴流转桨式适用于水头变化较大，特别是出力变化较大的电站。广泛用于低水头、大容量的电站。、水泵水轮机结构以混流式水轮机为例有以下主要部件：蜗壳、座环、导水机构、转轮、尾水管、主轴、水导轴承。2.1 蜗壳：以最小的水力损失把水流引向转轮前的导水机构，并使水流能均匀而轴对称地进入导水机构，同时让水流具有一定的速度环量。根据使用水头和单机容量不同，蜗壳的制作材料有金属和混凝土，金属蜗壳的截面形状为圆形，蜗壳的外形像蜗牛壳，从蜗壳进口到鼻端又像一个断面逐渐收缩的管子。蜗壳内侧是敞开的，由座环支承。水流在蜗壳内一方面沿着导水机构作圆周运动，另一方面又向着水轮机轴心作径向运动使得水流能够均匀而轴对称地进入导水机构。蜗壳见下图2.2 座环：用来承受发电机组的轴向载荷，并把载荷传递给混凝土基础。混流式水轮机的座环一般由上环、下环和固定导叶组成，固定导叶横截面形状与活动导叶一样为翼型，从而保证水流绕支柱流动时水力损失最小。2.3 导水机构：导水机构主要作用：、使水流进入转轮之前形成旋转并改变水流的入射角度；、通过...
