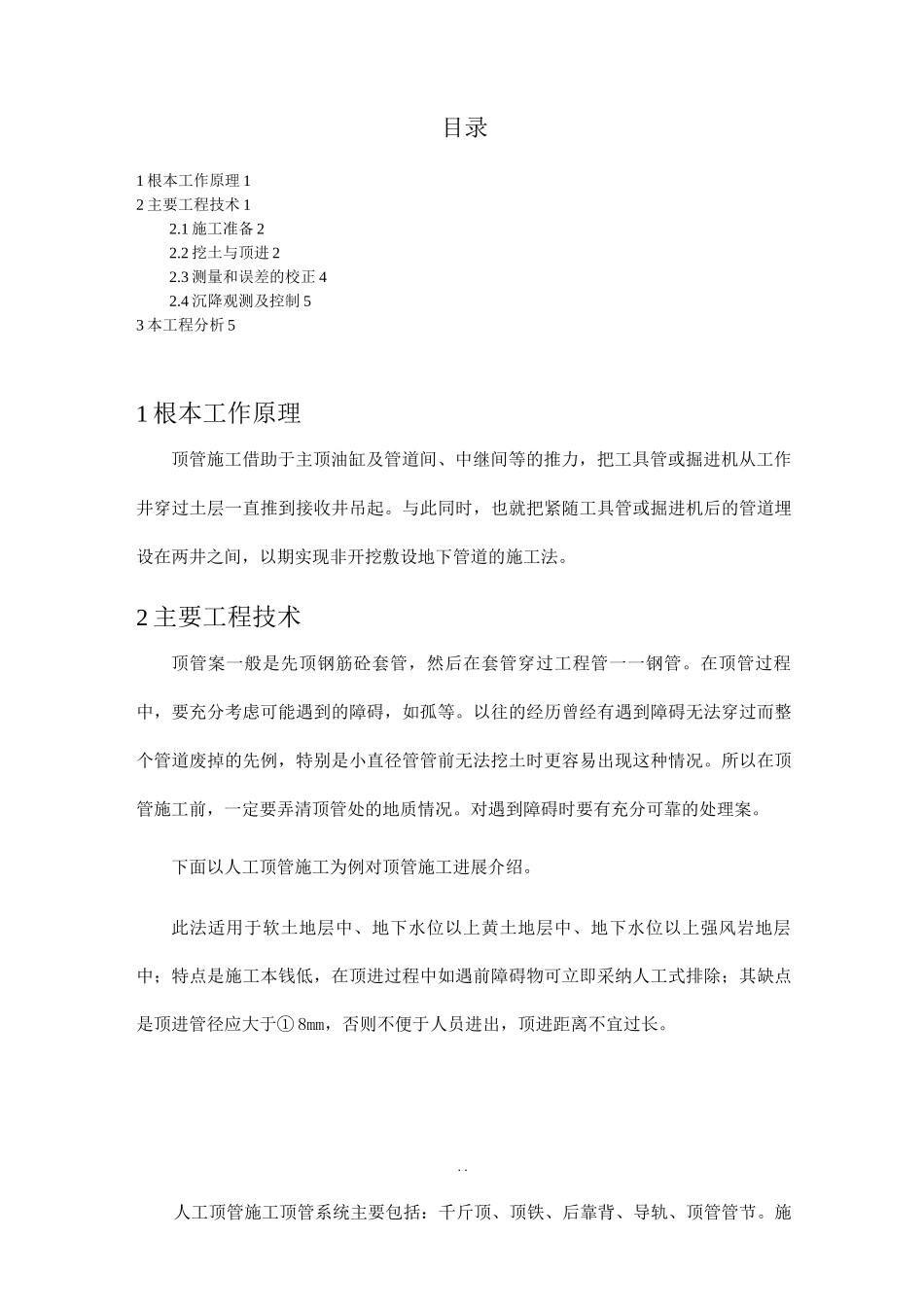

目录1 根本工作原理 12 主要工程技术 12
1 施工准备 22
2 挖土与顶进 22
3 测量和误差的校正 42
4 沉降观测及控制 53 本工程分析 51 根本工作原理顶管施工借助于主顶油缸及管道间、中继间等的推力，把工具管或掘进机从工作井穿过土层一直推到接收井吊起
与此同时，也就把紧随工具管或掘进机后的管道埋设在两井之间，以期实现非开挖敷设地下管道的施工法
2 主要工程技术顶管案一般是先顶钢筋砼套管，然后在套管穿过工程管一一钢管
在顶管过程中，要充分考虑可能遇到的障碍，如孤等
以往的经历曾经有遇到障碍无法穿过而整个管道废掉的先例，特别是小直径管管前无法挖土时更容易出现这种情况
所以在顶管施工前，一定要弄清顶管处的地质情况
对遇到障碍时要有充分可靠的处理案
下面以人工顶管施工为例对顶管施工进展介绍
此法适用于软土地层中、地下水位以上黄土地层中、地下水位以上强风岩地层中；特点是施工本钱低，在顶进过程中如遇前障碍物可立即采纳人工式排除；其缺点是顶进管径应大于① 8mm，否则不便于人员进出，顶进距离不宜过长
人工顶管施工顶管系统主要包括：千斤顶、顶铁、后靠背、导轨、顶管管节
施工示意图如下：顶管施工示意图2
1 施工准备1、顶管工作井施工，井设集水坑，便于抽排积水；2、后靠背设置，工作井根底设定后，根据管道走向设置后靠背
3、导轨安装，导轨安装结实与准确对管子的顶进质量有较大的影响，因此导轨安装依据管径大小、管道坡度、顶进向确定，顶进向必须平直，标高、轴线准确
导轨可用轻型钢轨制作
4、顶进设备采纳千斤顶，头部设刃工具管，起切土作用并保护管道及导向作用
为防止土体坍塌，在工具管设格栅
5、其它设备工作坑上设活动式工作平台，一般采纳 30 号槽钢作梁，上铺木
下管采纳临时吊车吊运下管，出土采纳摇头扒杆
6、注意：顶管工作坑四必须采纳围护措施，采纳彩钢瓦围护，
