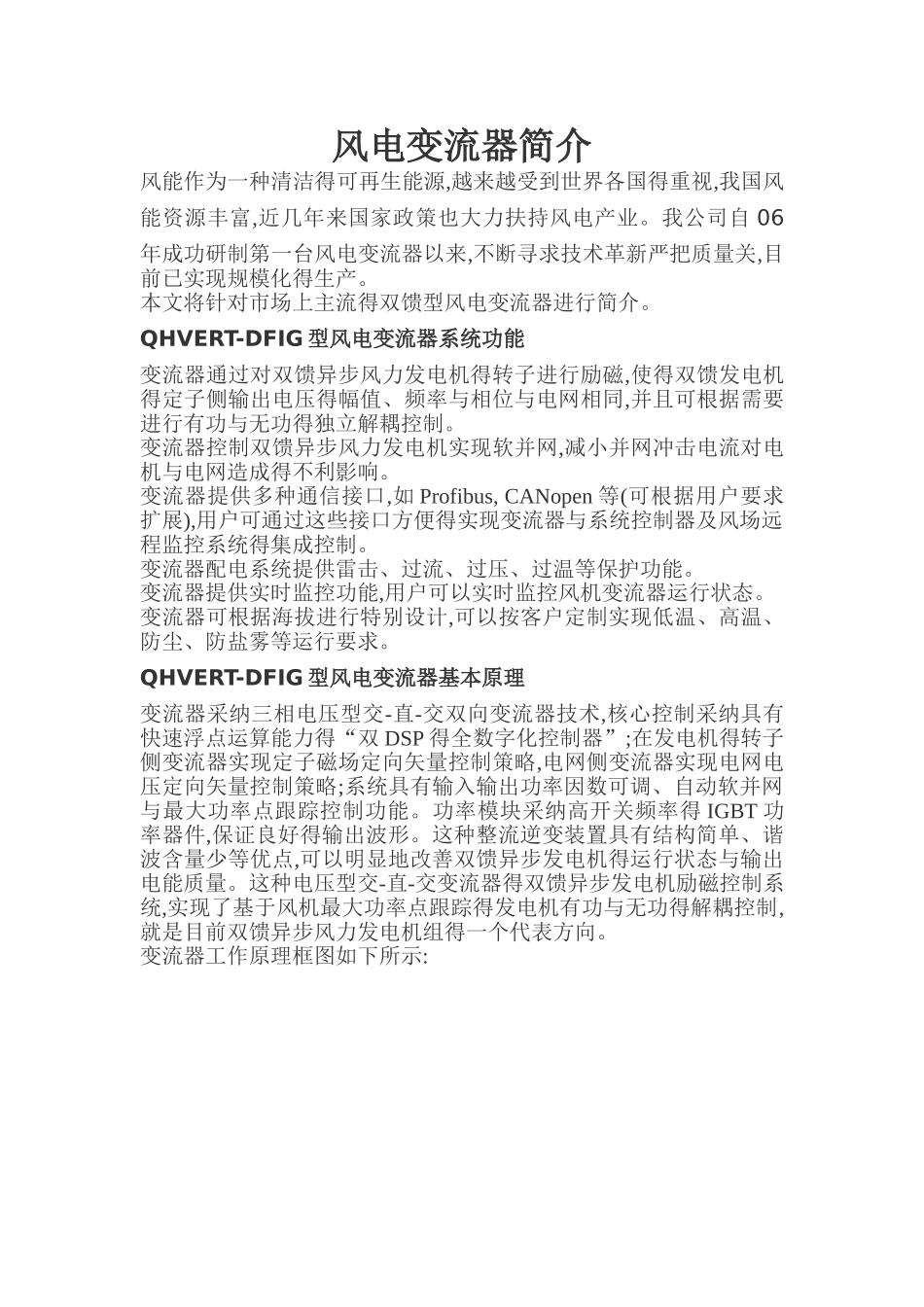

风电变流器简介

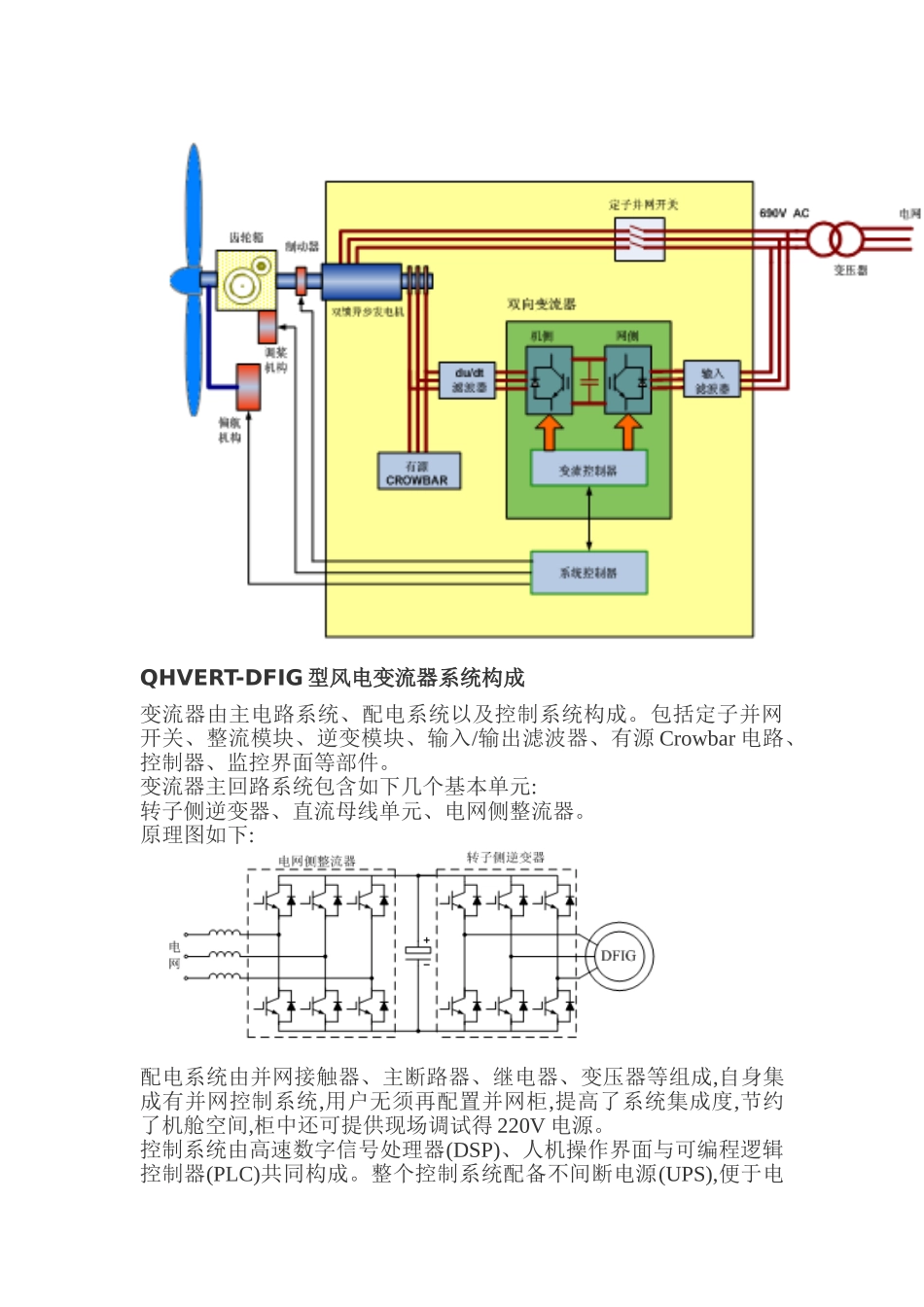

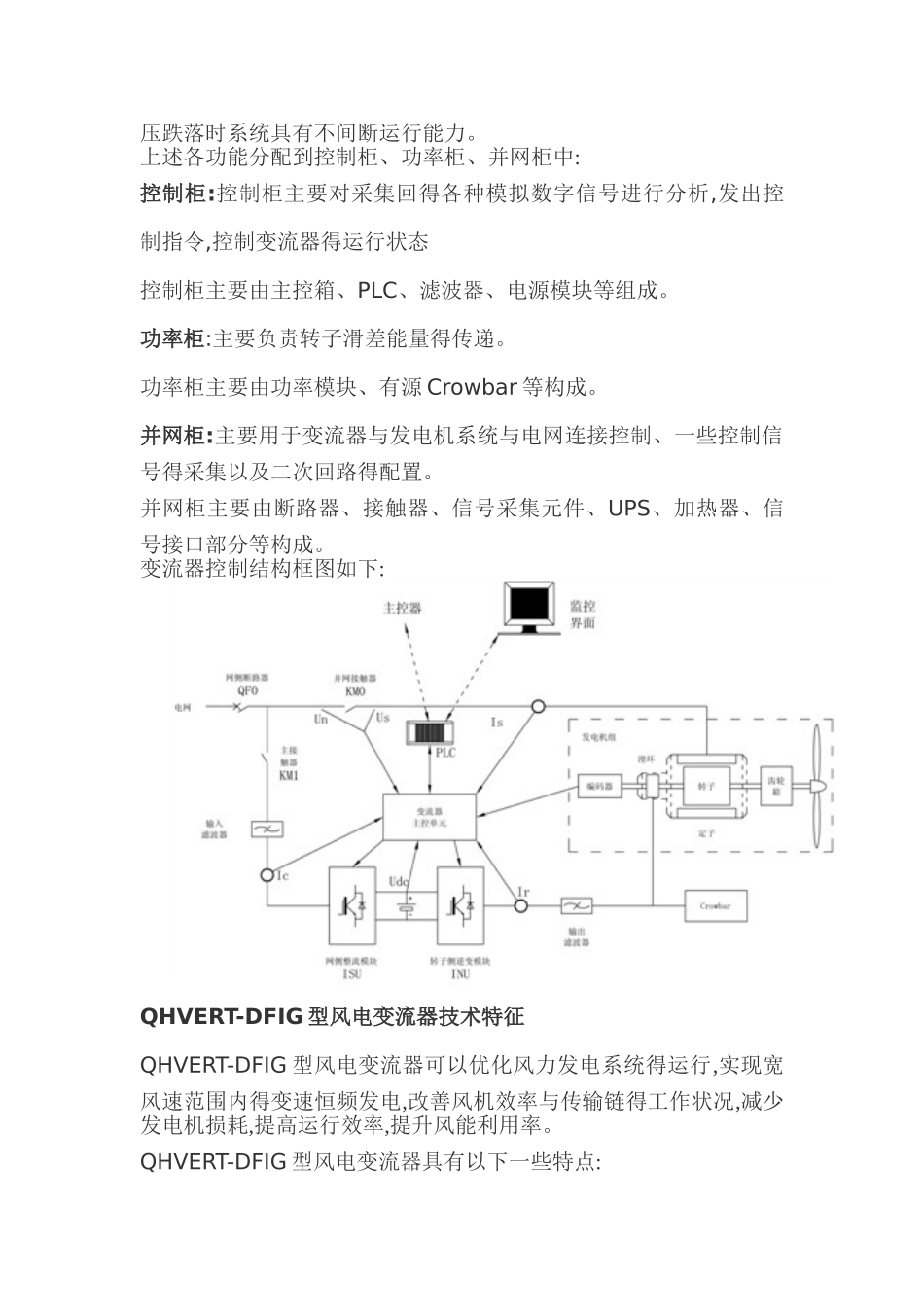

风电变流器简介风能作为一种清洁得可再生能源,越来越受到世界各国得重视,我国风能资源丰富,近几年来国家政策也大力扶持风电产业。我公司自 06年成功研制第一台风电变流器以来,不断寻求技术革新严把质量关,目前已实现规模化得生产。本文将针对市场上主流得双馈型风电变流器进行简介。QHVERT-DFIG 型风电变流器系统功能变流器通过对双馈异步风力发电机得转子进行励磁,使得双馈发电机得定子侧输出电压得幅值、频率与相位与电网相同,并且可根据需要进行有功与无功得独立解耦控制。变流器控制双馈异步风力发电机实现软并网,减小并网冲击电流对电机与电网造成得不利影响。变流器提供多种通信接口,如 Profibus, CANopen 等(可根据用户要求扩展),用户可通过这些接口方便得实现变流器与系统控制器及风场远程监控系统得集成控制。变流器配电系统提供雷击、过流、过压、过温等保护功能。变流器提供实时监控功能,用户可以实时监控风机变流器运行状态。变流器可根据海拔进行特别设计,可以按客户定制实现低温、高温、防尘、防盐雾等运行要求。QHVERT-DFIG 型风电变流器基本原理变流器采纳三相电压型交-直-交双向变流器技术,核心控制采纳具有快速浮点运算能力得“双 DSP 得全数字化控制器”;在发电机得转子侧变流器实现定子磁场定向矢量控制策略,电网侧变流器实现电网电压定向矢量控制策略;系统具有输入输出功率因数可调、自动软并网与最大功率点跟踪控制功能。功率模块采纳高开关频率得 IGBT 功率器件,保证良好得输出波形。这种整流逆变装置具有结构简单、谐波含量少等优点,可以明显地改善双馈异步发电机得运行状态与输出电能质量。这种电压型交-直-交变流器得双馈异步发电机励磁控制系统,实现了基于风机最大功率点跟踪得发电机有功与无功得解耦控制,就是目前双馈异步风力发电机组得一个代表方向。变流器工作原理框图如下所示:QHVERT-DFIG 型风电变流器系统构成变流器由主电路系统、配电系统以及控制系统构成。包括定子并网开关、整流模块、逆变模块、输入/输出滤波器、有源 Crowbar 电路、控制器、监控界面等部件。变流器主回路系统包含如下几个基本单元:转子侧逆变器、直流母线单元、电网侧整流器。原理图如下:配电系统由并网接触器、主断路器、继电器、变压器等组成,自身集成有并网控制系统,用户无须再配置并网柜,提高了系统集成度,节约了机舱空间,柜中还可提供现场调试得 220V 电源。控制系统由高速数字信号处理器(DSP)、人机操作界面与可编程...
