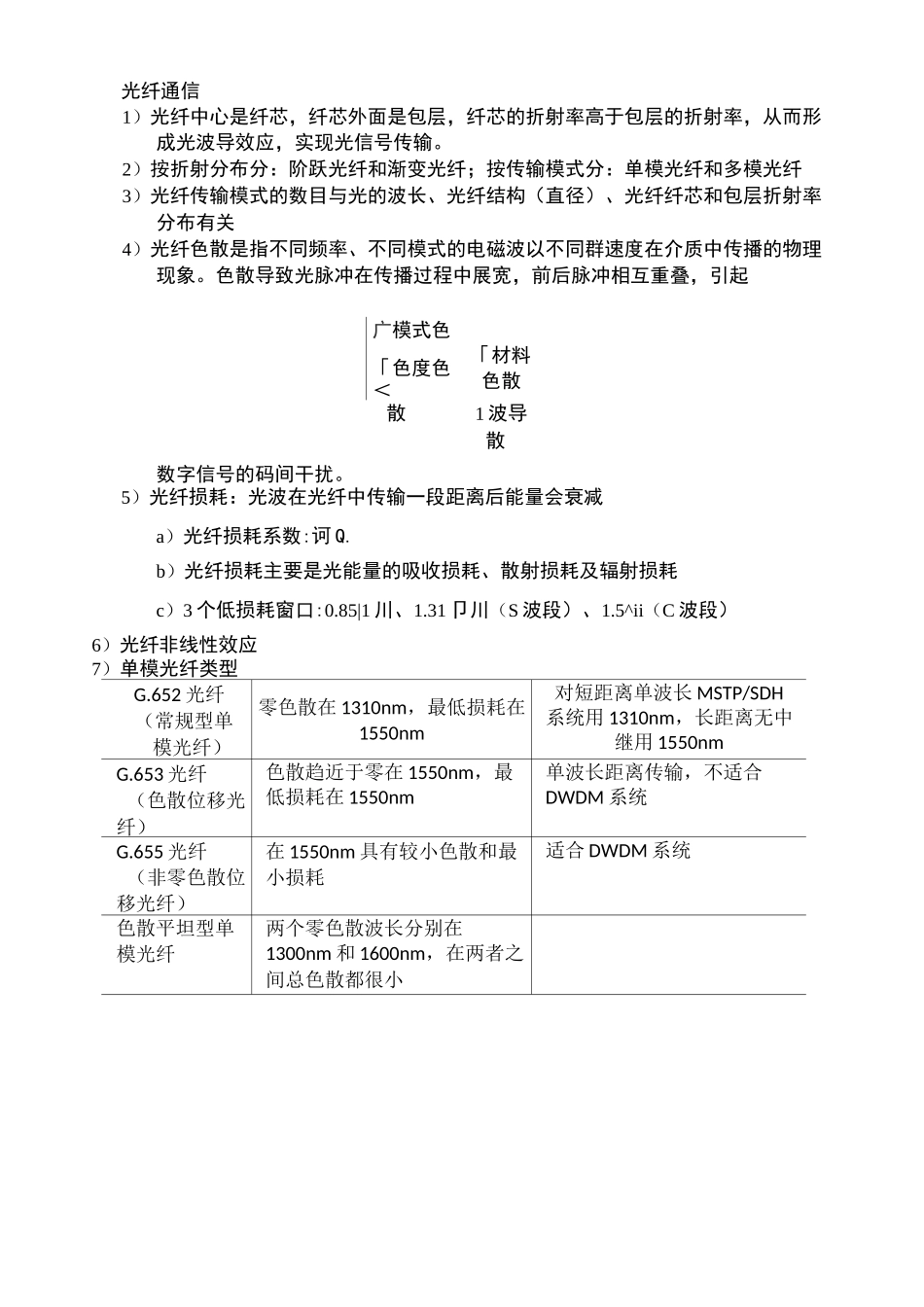

通信中级工程师传输与接入实务笔记(总 14页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除光纤通信1）光纤中心是纤芯，纤芯外面是包层，纤芯的折射率高于包层的折射率，从而形成光波导效应，实现光信号传输。2）按折射分布分：阶跃光纤和渐变光纤；按传输模式分：单模光纤和多模光纤3）光纤传输模式的数目与光的波长、光纤结构（直径）、光纤纤芯和包层折射率分布有关4）光纤色散是指不同频率、不同模式的电磁波以不同群速度在介质中传播的物理现象。色散导致光脉冲在传播过程中展宽，前后脉冲相互重叠，引起广模式色「色度色＜「材料色散散1 波导色散数字信号的码间干扰。5）光纤损耗：光波在光纤中传输一段距离后能量会衰减a）光纤损耗系数:诃 Q.b）光纤损耗主要是光能量的吸收损耗、散射损耗及辐射损耗c）3 个低损耗窗口:0.85|1 川、1.31 卩川（S 波段）、1.5^ii（C 波段）6）光纤非线性效应7）单模光纤类型G.652 光纤（常规型单模光纤）零色散在 1310nm，最低损耗在1550nm对短距离单波长 MSTP/SDH系统用 1310nm，长距离无中继用 1550nmG.653 光纤（色散位移光纤）色散趋近于零在 1550nm，最低损耗在 1550nm单波长距离传输，不适合DWDM 系统G.655 光纤（非零色散位移光纤）在 1550nm 具有较小色散和最小损耗适合 DWDM 系统色散平坦型单模光纤两个零色散波长分别在1300nm 和 1600nm，在两者之间总色散都很小（LED）件率较低半导阈值器受激辐射，光功率随注入电流不同而改10）光检测器目前主要采用半导体光检测器，光检测器有光电二极管（PIN）和雪崩光电二极管（APD）11）光放大器a）掺饵光纤放大器（EDFA）对 1550nm 波长窗口光信号进行放大，通常采用 980nm 和 1480nm 波长的泵浦光进行泵浦。EDFA 基本组成包括：泵浦激光、耦合器、光隔离器和掺饵光纤。常用结构由同向泵浦、反向泵浦和双向泵浦b）受激拉曼光纤放大器：能够提供整个波段的光放大。通过适当改变泵浦激光器的光波波长，可以得到任意波段的宽带放大器，能够在1279〜1670nm 整个波段提供放大c）半导体光放大器（SOA）类似于半导体激光器，为受激辐射。d）线路放大器、前置放大器和功率放大器12）无源器件包括光纤连接器、光纤耦合器、光纤光栅、光隔离器a）光纤连接器是一个实现两根光纤之间的永久或可拆装连接的器件，主要参数有插入损耗、回波损耗和可重复性等。b）光纤耦合器把光信号在光路上由一路向两路或多路...
