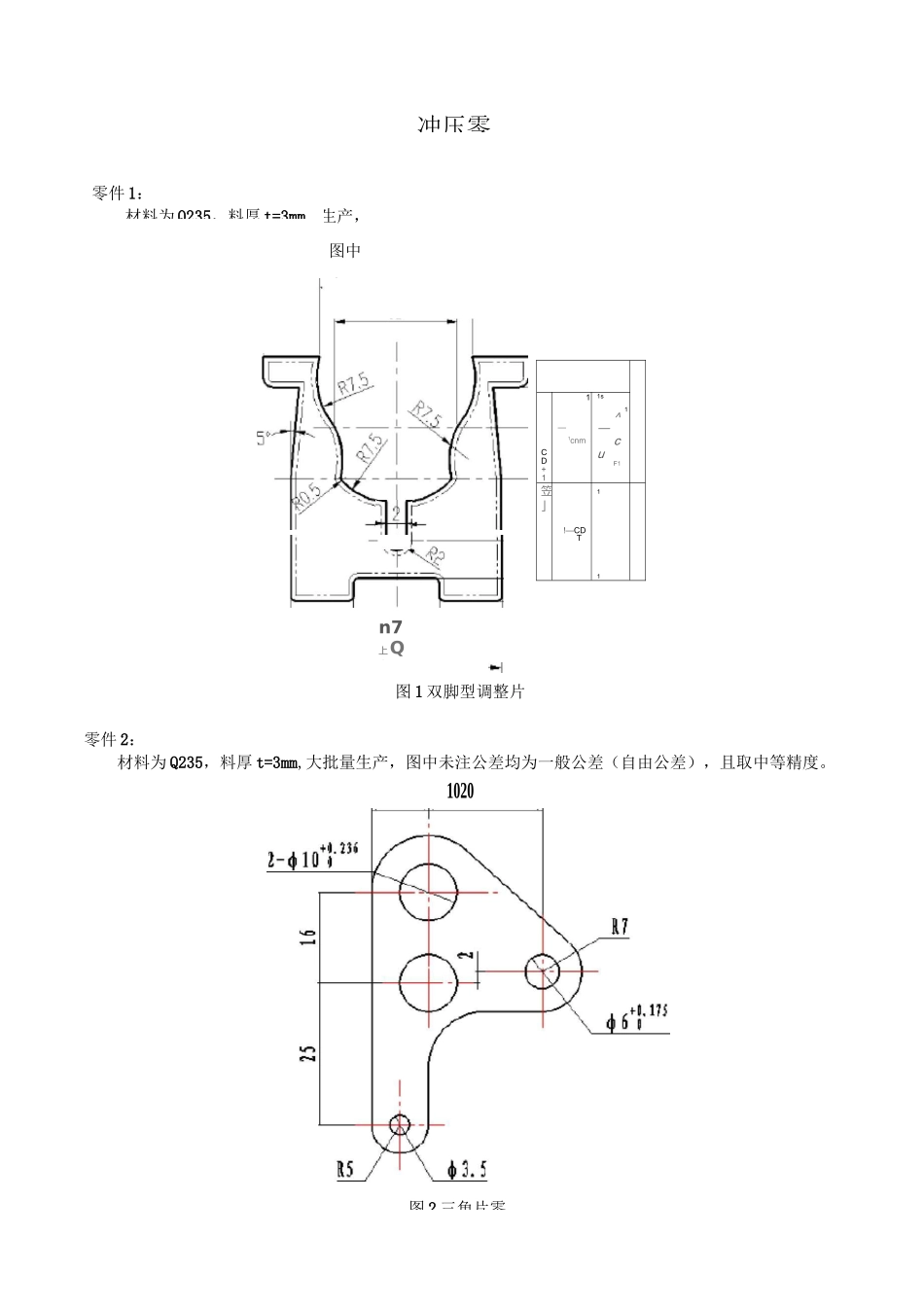

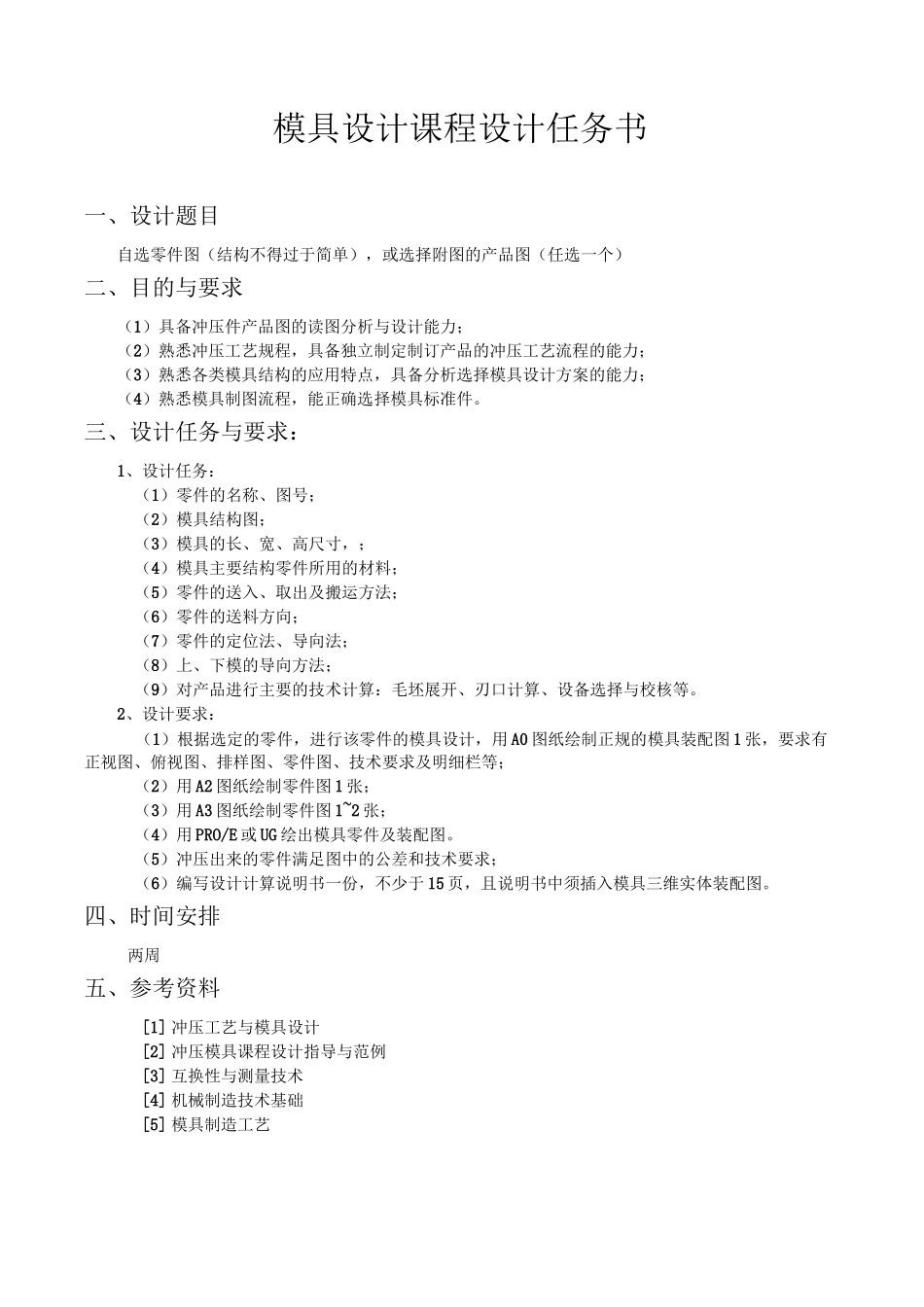

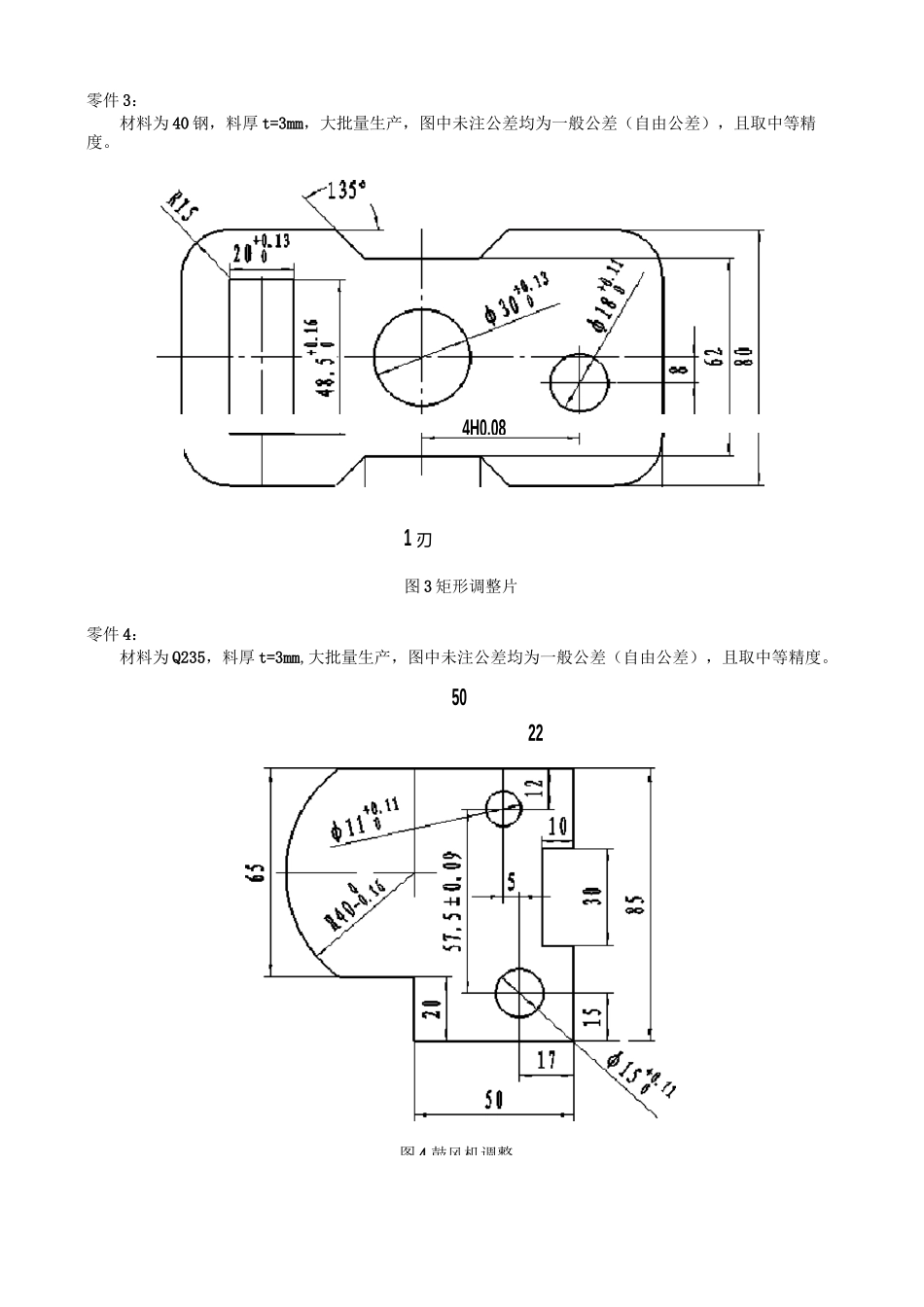

模具设计课程设计任务书一、设计题目自选零件图（结构不得过于简单），或选择附图的产品图（任选一个）二、目的与要求（1）具备冲压件产品图的读图分析与设计能力；（2）熟悉冲压工艺规程，具备独立制定制订产品的冲压工艺流程的能力；（3）熟悉各类模具结构的应用特点，具备分析选择模具设计方案的能力；（4）熟悉模具制图流程，能正确选择模具标准件。三、设计任务与要求：1、设计任务：（1）零件的名称、图号；（2）模具结构图；（3）模具的长、宽、高尺寸，；（4）模具主要结构零件所用的材料；（5）零件的送入、取出及搬运方法；（6）零件的送料方向；（7）零件的定位法、导向法；（8）上、下模的导向方法；（9）对产品进行主要的技术计算：毛坯展开、刃口计算、设备选择与校核等。2、设计要求：（1）根据选定的零件，进行该零件的模具设计，用 A0 图纸绘制正规的模具装配图 1 张，要求有正视图、俯视图、排样图、零件图、技术要求及明细栏等；（2）用 A2 图纸绘制零件图 1 张；（3）用 A3 图纸绘制零件图 1~2 张；（4）用 PRO/E 或 UG 绘出模具零件及装配图。（5）冲压出来的零件满足图中的公差和技术要求；（6）编写设计计算说明书一份，不少于 15 页，且说明书中须插入模具三维实体装配图。四、时间安排两周五、参考资料[1] 冲压工艺与模具设计[2] 冲压模具课程设计指导与范例[3] 互换性与测量技术[4] 机械制造技术基础[5] 模具制造工艺冲压零零件 1：材料为 Q235，料厚 t=3mm,大批量生产，图中未注公差CD+11—1cnm1s1^―cuF1笠」!—CDT11n7上Q十图 1 双脚型调整片零件 2：材料为 Q235，料厚 t=3mm,大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。1020图 2 三角片零零件 3：材料为 40 钢，料厚 t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。1 刃图 3 矩形调整片零件 4：材料为 Q235，料厚 t=3mm,大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。50224H0.08图 4 鼓风机调整大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。零件 5：材料为 40 钢，料厚2 0140大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。44」大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。图 6 扇形旋转式连接图 8E 字定位片零件 10：材料为料厚 t=3mm，大批量生产，图中未注公差均...
