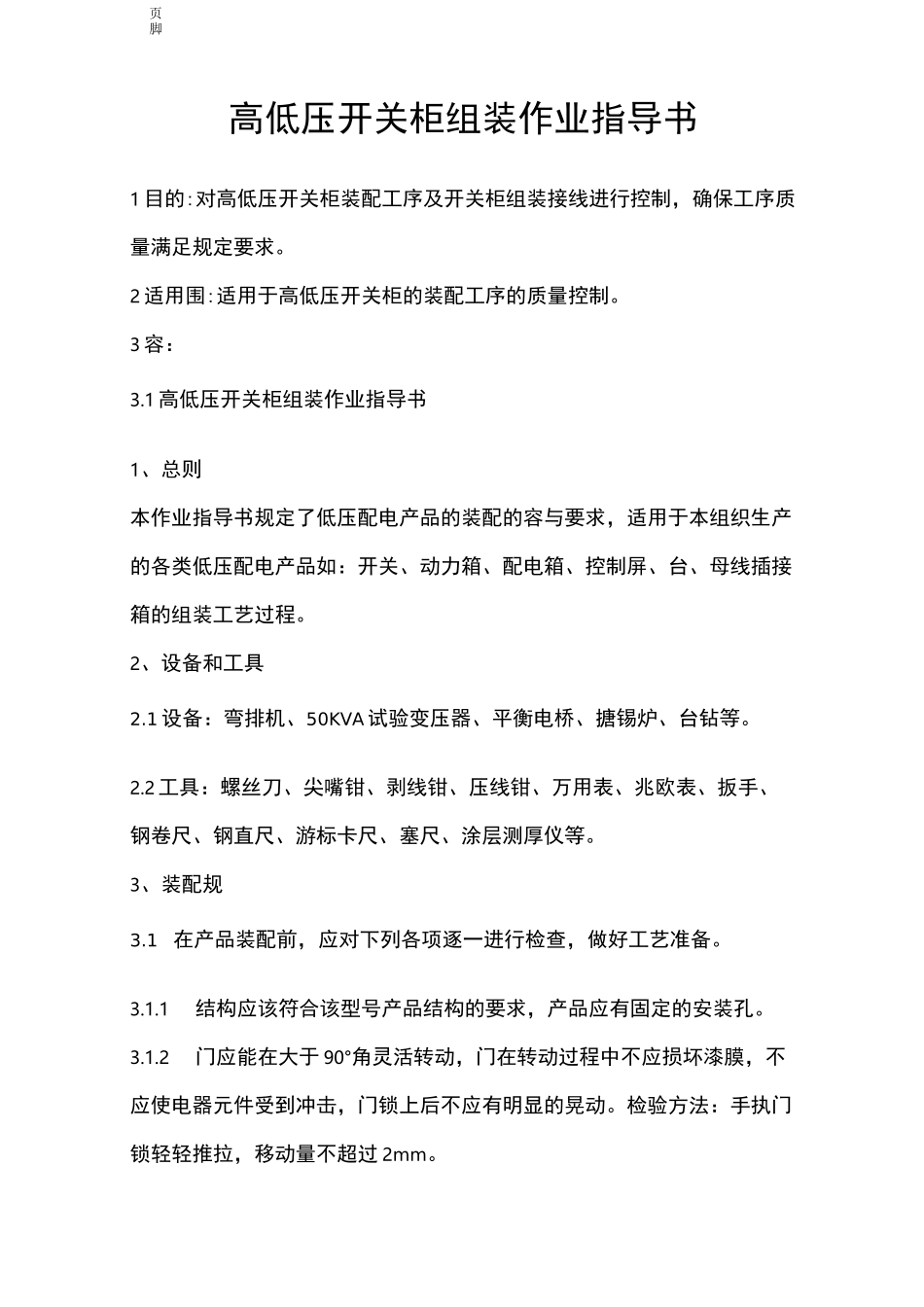

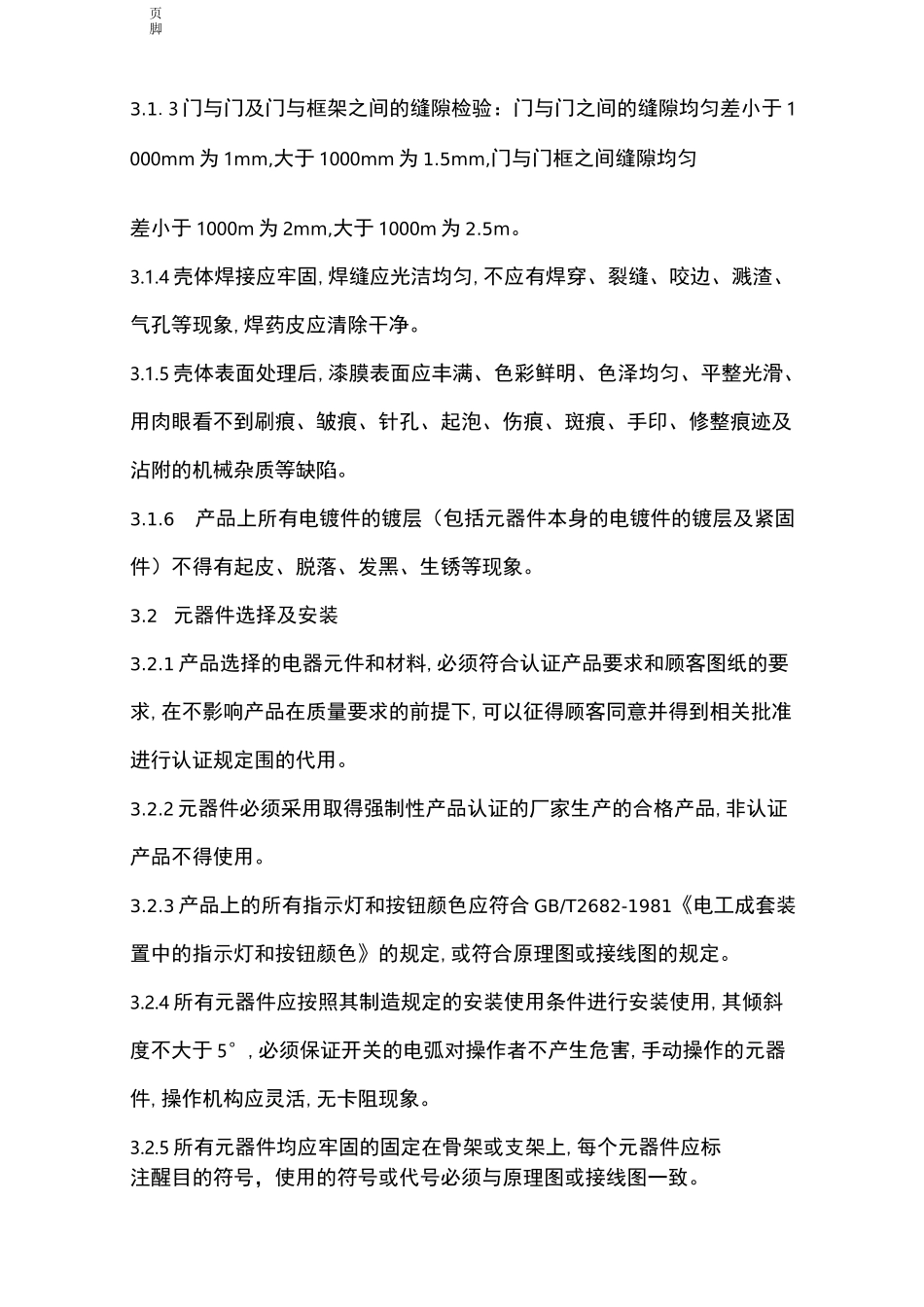

页脚高低压开关柜组装作业指导书1 目的:对高低压开关柜装配工序及开关柜组装接线进行控制，确保工序质量满足规定要求。2 适用围:适用于高低压开关柜的装配工序的质量控制。3 容：3.1 高低压开关柜组装作业指导书1、总则本作业指导书规定了低压配电产品的装配的容与要求，适用于本组织生产的各类低压配电产品如：开关、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。2、设备和工具2.1 设备：弯排机、50KVA 试验变压器、平衡电桥、搪锡炉、台钻等。2.2 工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。3、装配规3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。3.1.1结构应该符合该型号产品结构的要求，产品应有固定的安装孔。3.1.2门应能在大于 90°角灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。检验方法：手执门锁轻轻推拉，移动量不超过 2mm。页脚3.1.3 门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于 1000mm 为 1mm,大于 1000mm 为 1.5mm,门与门框之间缝隙均匀差小于 1000m 为 2mm,大于 1000m 为 2.5m。3.1.4 壳体焊接应牢固,焊缝应光洁均匀,不应有焊穿、裂缝、咬边、溅渣、气孔等现象,焊药皮应清除干净。3.1.5 壳体表面处理后,漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。3.1.6产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。3.2 元器件选择及安装3.2.1 产品选择的电器元件和材料,必须符合认证产品要求和顾客图纸的要求,在不影响产品在质量要求的前提下,可以征得顾客同意并得到相关批准进行认证规定围的代用。3.2.2 元器件必须采用取得强制性产品认证的厂家生产的合格产品,非认证产品不得使用。3.2.3 产品上的所有指示灯和按钮颜色应符合 GB/T2682-1981《电工成套装置中的指示灯和按钮颜色》的规定,或符合原理图或接线图的规定。3.2.4 所有元器件应按照其制造规定的安装使用条件进行安装使用,其倾斜度不大于 5°,必须保证开关的电弧对操作者不产生危害,手动操作的元器件,操作机构应灵活,无卡阻现象。3.2.5 所有元器件均应牢固的固定在骨架或支架上,每个元器件应标注醒目的符号，使用的符号或代号必须与...
