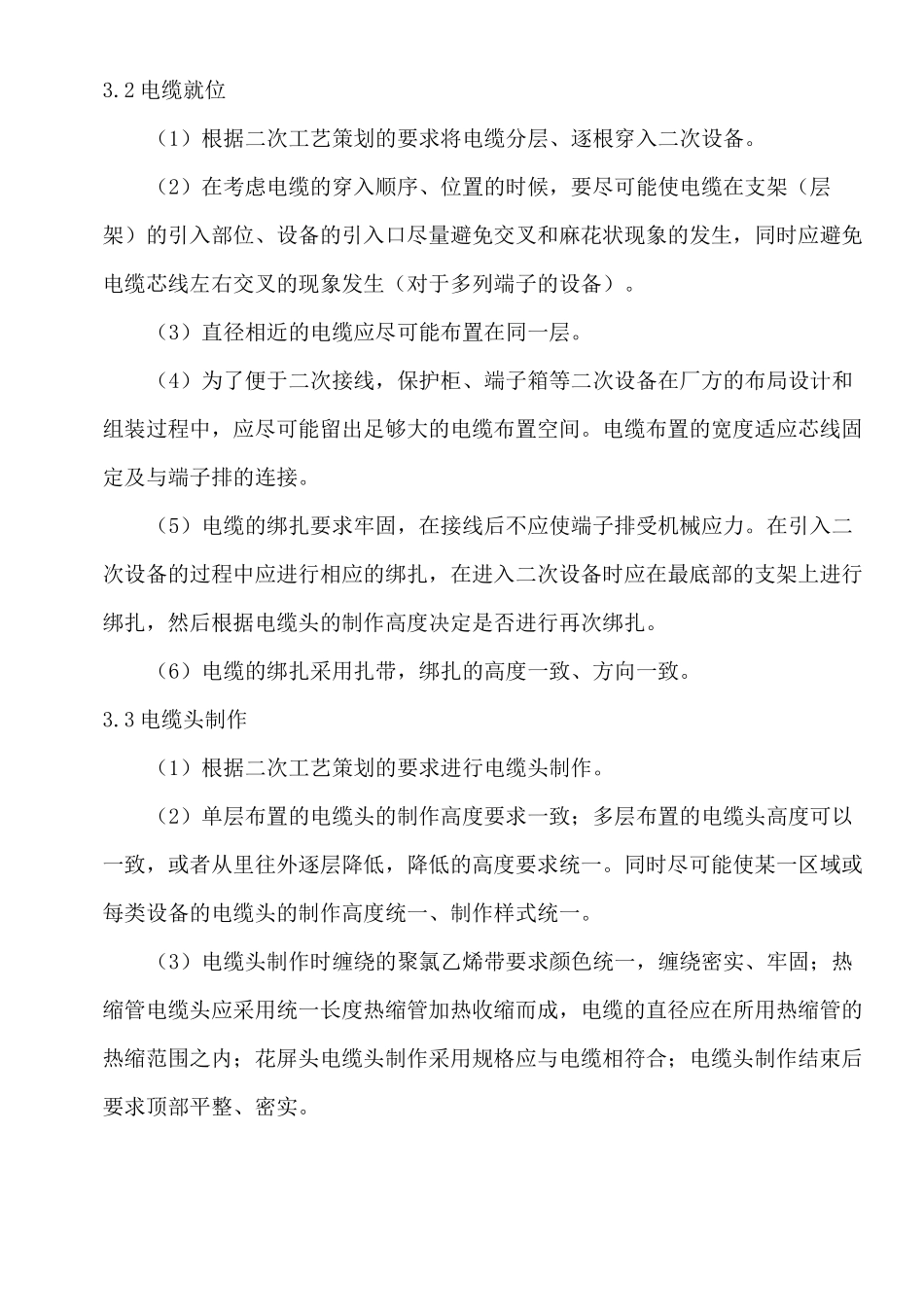

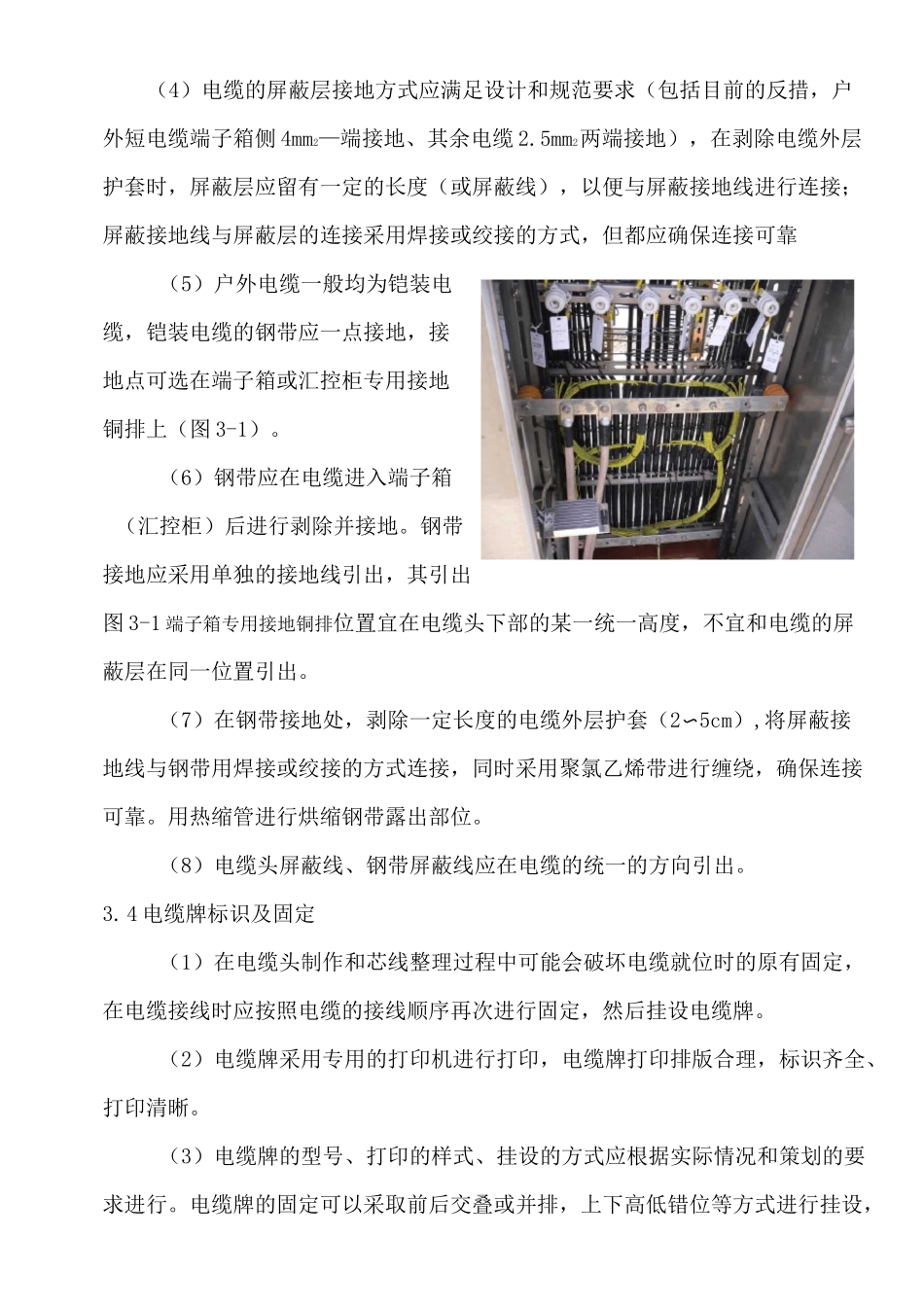

次电缆、接线施工工艺一、适用范围变电工程的各种盘、柜、端子箱内二次接线施工二、施工流程施工流程图见图 1-1。三、流程说明及主要施工工艺质量控制要求 3.1 施工准备（1）技术准备：熟悉二次接线图、原理图，核对接线图的准确性；熟悉二次接线有关规范；根据电缆清册全部电缆敷设结束、电缆沟、电缆层的电缆整理工作结束；统计各类二次设备的电缆根数，根据电缆的根数、电缆型号、设备接线空间的大小等因素进行二次接线工艺的策划。（2）材料准备：相色带、屏蔽线、扎带、线帽管、电缆牌等二次接线的消耗性材料的准备。3）人员组织：技术人员，安全、质量负责人，二次接线施工人员。（4）机具准备：打号机、电缆牌打印机、计算机及二次接线用工具。3.2 电缆就位（1）根据二次工艺策划的要求将电缆分层、逐根穿入二次设备。（2）在考虑电缆的穿入顺序、位置的时候，要尽可能使电缆在支架（层架）的引入部位、设备的引入口尽量避免交叉和麻花状现象的发生，同时应避免电缆芯线左右交叉的现象发生（对于多列端子的设备）。（3）直径相近的电缆应尽可能布置在同一层。（4）为了便于二次接线，保护柜、端子箱等二次设备在厂方的布局设计和组装过程中，应尽可能留出足够大的电缆布置空间。电缆布置的宽度适应芯线固定及与端子排的连接。（5）电缆的绑扎要求牢固，在接线后不应使端子排受机械应力。在引入二次设备的过程中应进行相应的绑扎，在进入二次设备时应在最底部的支架上进行绑扎，然后根据电缆头的制作高度决定是否进行再次绑扎。（6）电缆的绑扎采用扎带，绑扎的高度一致、方向一致。3.3 电缆头制作（1）根据二次工艺策划的要求进行电缆头制作。（2）单层布置的电缆头的制作高度要求一致；多层布置的电缆头高度可以一致，或者从里往外逐层降低，降低的高度要求统一。同时尽可能使某一区域或每类设备的电缆头的制作高度统一、制作样式统一。（3）电缆头制作时缠绕的聚氯乙烯带要求颜色统一，缠绕密实、牢固；热缩管电缆头应采用统一长度热缩管加热收缩而成，电缆的直径应在所用热缩管的热缩范围之内；花屏头电缆头制作采用规格应与电缆相符合；电缆头制作结束后要求顶部平整、密实。（4）电缆的屏蔽层接地方式应满足设计和规范要求（包括目前的反措，户外短电缆端子箱侧 4mm2—端接地、其余电缆 2.5mm2两端接地），在剥除电缆外层护套时，屏蔽层应留有一定的长度（或屏蔽线），以便与屏蔽接地线进行连接；屏蔽接地线与屏蔽层的连接采用...
